C
ONTENU

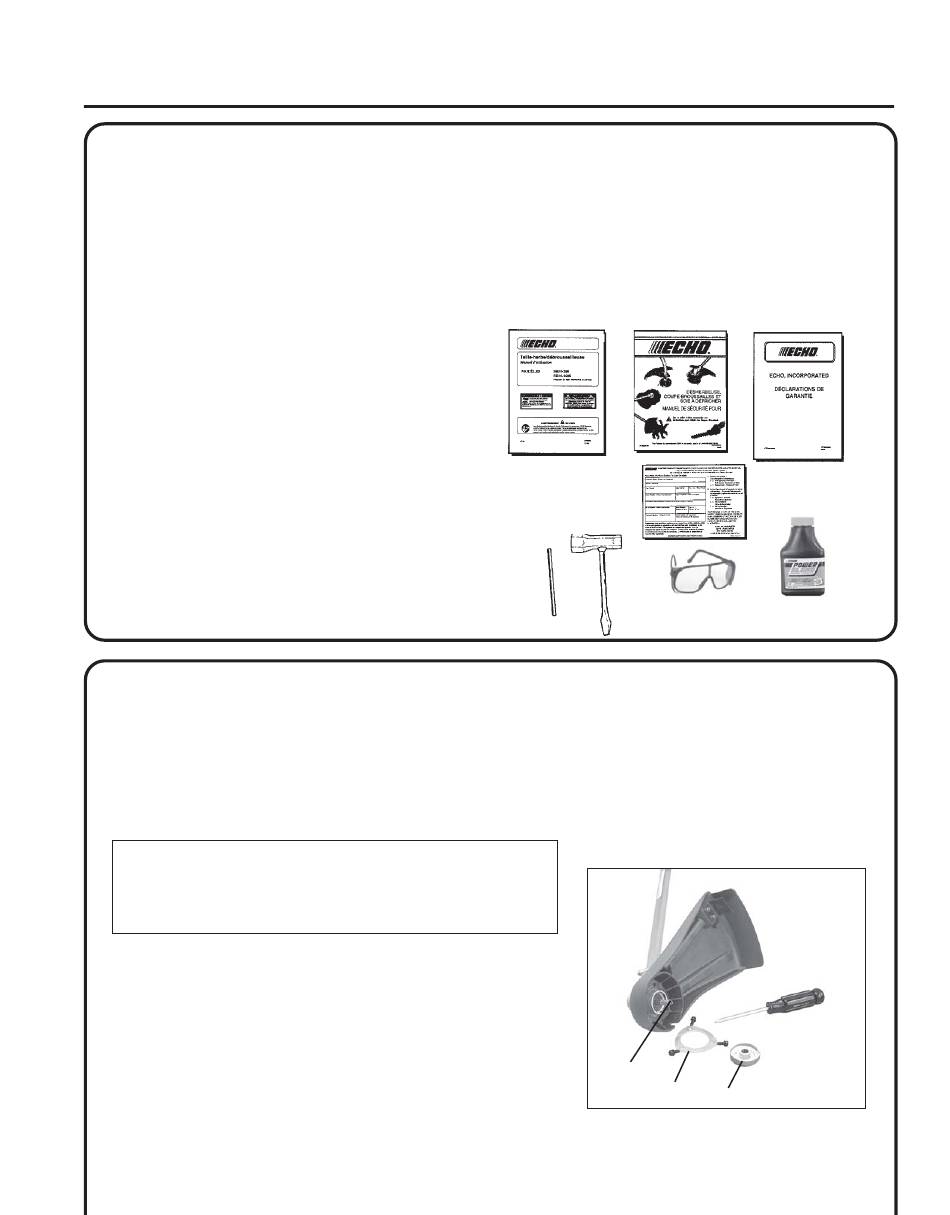

Le produit ECHO que vous venez d'acheter a été pré-assemblé en usine. L'assemblage du pare-débris et de certaines
pièces peut être nécessaire.
Une fois le carton ouvert, inspecter l'outil en vue de dommages. Notifier immédiatement le détaillant ou le concessionnaire
ECHO de toute pièce endommagée ou manquante. Se reporter à la liste de contrôle pour vérifier si des pièces manquent.
*
Certains modèles sont assembles en usine. La tête de coupe à ligne nylon, le pare-débris en plastique et la boulonnerie
de montage illustrée dans la liste des pièces sont installés sur l'outil. Aucun outil d'assemblage n'est requis. Il peut
toutefois être nécessaire d'ajuster la poignée avant pour assurer le confort d'utilisation.
______1 - Bloc moteur, arbre moteur
______ - 1, manuel d'utilisation
______ - 1, manuel de sécurité
______ - 1, carte d'enregistrement en garantie
______ - 1, énoncé de garantie limitée
______ - 1, paire de lunettes de sécurité
______ - 1, Flacon d'huile 2 temps Echo Power
TM
______ Blend Universal
* ___
- 1 tête de coupe à ligne nylon
* ___
- 1 joints de 17x19 mm, réf. 89541008030
* ___
- 1 outil de blocage, réf. 89751801131
* ___
--1 pare-débris en plastique
* ___
--1 plaque de pare-débris
* ___
--3 vis 5 mm x 15 mm (pare-débris)
A
SSEMBLAGE
INSTALLATION DU PARE
(pour ligne nylon)
Outils nécessaires : Tournevis
Pièces nécessaires : Pare-débris en plastique, plaque de protection,
trois (3) vis de 5mm x 15mm.
REMARQUE
Le pare-débris en plastique est conçu uniquement pour être utilisé
avec des lignes de coupe en nylon.
Installer un pare-débris en métal pour l'utilisation avec lames
plastique ou métal.
1. Retirer le manchon fileté en plastique et la plaque adaptatrice (C)
de l'arbre de PDF (A).
2. Emboîter le pare-débris sur le rebord inférieur du carter
d'engrenages.
3. Placer la plaque (B) sur le pare-débris et aligner les trous. Par le
dessous, insérer trois (3) vis au travers de la plaque et du pare-
débris pour les visser dans le carter d'engrenages
4. Monter la plaque adaptatrice (C) sur l'arbre de PDF.
T
AILLE
-
DÉBRIS EN PLASTIQUE
- /
HERBE DÉBROUSSAILLEUSE
M '
ANUEL D UTILISATION
A
B
C
9
