control unit
IB
Instructions and warnings for the fitter
Istruzioni ed avvertenze per l'installatore
Instructions et recommandations pour l'installateur
Anweisungen und Hinweise für den Installateur
Instrucciones y advertencias para el instalador
Instrukcje i uwagi dla instalatora
Téléchargé sur www.confort-electrique.fr
Table des Matières
loading

Manuels Connexes pour Nice IB

Sommaire des Matières pour Nice IB

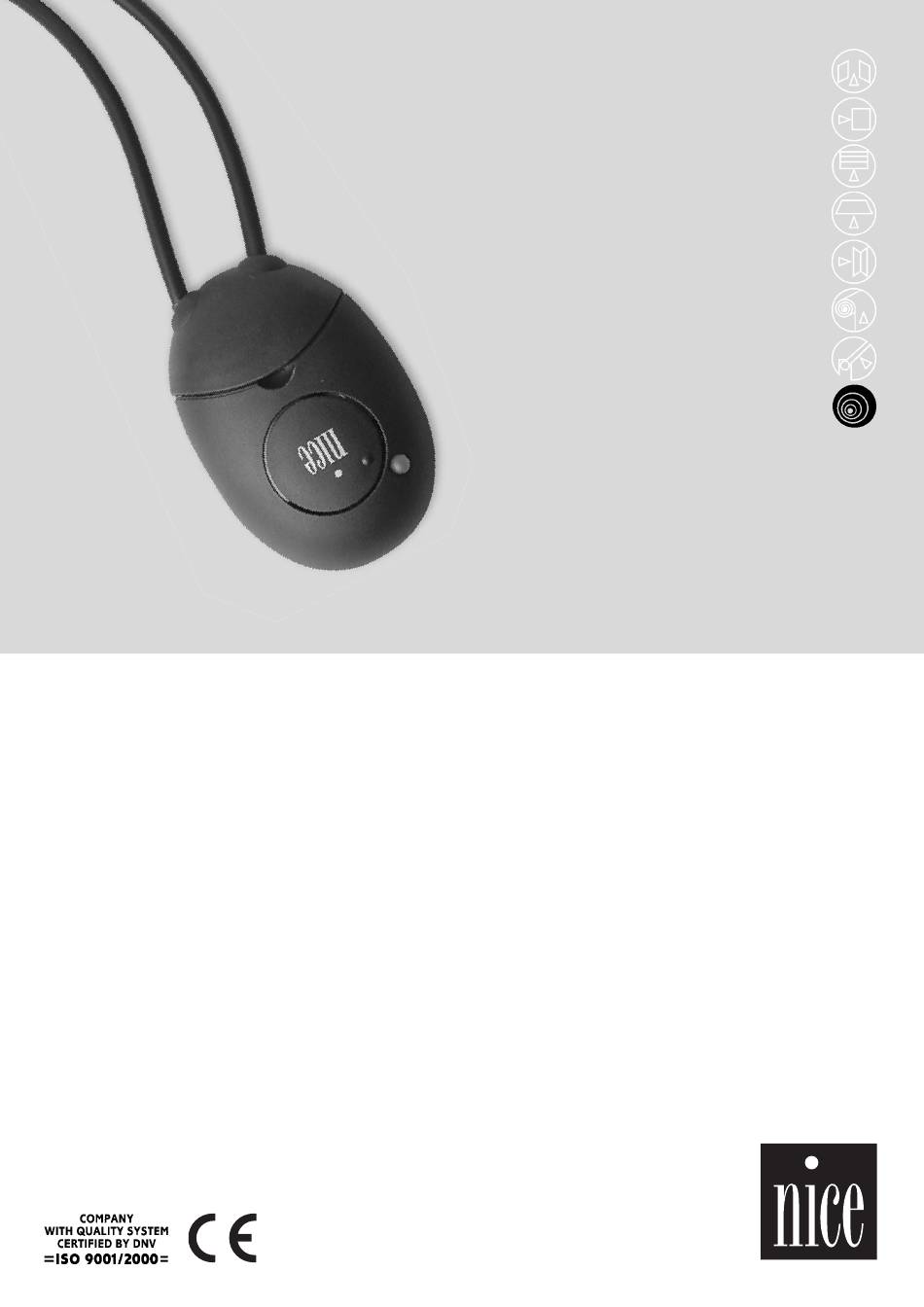

  • Page 1 Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr control unit Instructions and warnings for the fitter Istruzioni ed avvertenze per l’installatore Instructions et recommandations pour l’installateur Anweisungen und Hinweise für den Installateur Instrucciones y advertencias para el instalador Instrukcje i uwagi dla instalatora Téléchargé...

  • Page 2: Avertissements

    IB reconnaîtra automatiquement les dispositifs effectivement présents. Pour qu’IB puisse reconnaître les photocellules connectées à bluebus il faut attribuer à chacune d’elle une adresse suivant la fonction exer- cée. L’opération d’adressage s’effectue en plaçant les cavaliers suivant les indications du tableau 2 sur chaque paire de TX et RX.
  • Page 3 “foto 2”. Note C: la photocellule FOTO 3 agit sur l’état du relais “foto” et “foto 2”, il suffit que la photocellule soit obscurcie pour qu’IB ouvre le contact des deux relais “foto” et “foto 2”.
  • Page 4 IB reconnaîtra automatiquement les dispositifs effectivement présents. Pour qu’IB puisse reconnaître les photocellules connectées à bluebus il faut attribuer à chacune d’elle une adresse suivant la fonction exer- cée. L’opération d’adressage s’effectue en plaçant les cavaliers suivant les indications du tableau 3 sur chaque paire de TX et RX.

  • Page 5: Connexions

    Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr 3.3) Connexions électriques. IB dispose de 3 sorties à relais “foto”, “foto 1” et “foto 2” avec contact normalement fermé (NC) prévues pour être connectées aux entrées respectives des logiques de commande de l’automatisme.
  • Page 6 Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr 3.3.3) Exemple d’utilisation d’IB avec logique de commande A60 et fototest. La figure 7 est un exemple de connexion du dispositif IB à une logique de commande A60 avec fototest. FERME OUVRE P.P.

  • Page 7: Essai Et Mise En Service

    Presser et maintenir enfoncée la touche “P”, au bout d’environ trois secondes la led “L” s’allume avec lumière fixe Tout en continuant à presser la touche, attendre environ quatre secondes qu’IB complète l’apprentissage des dispositifs connectés, à la fin de l’apprentissage la led “L” s’éteint et reprend le clignotement normal Relâcher la touche “P”.

  • Page 8: Mise En Service

    8) Diagnostic et signalisations Sur le dispositif IB est présente une led “L” (voir figure 7) qui émet des signaux lumineux suivant l’état de fonctionnement. Tableau 6 diagnostic led “L” Signalisation Led L État...

  • Page 9: Caractéristiques Techniques

    9) Caractéristiques techniques Dans le but d’améliorer ses produits, NICE S.p.A. se réserve le droit de modifier les caractéristiques techniques à tout moment et sans préavis, en garantissant dans tous les cas le bon fonctionnement et le type d’utilisation prévus.
