3006835-2025-02-17
Nettoyage de
l'échangeur rotatif

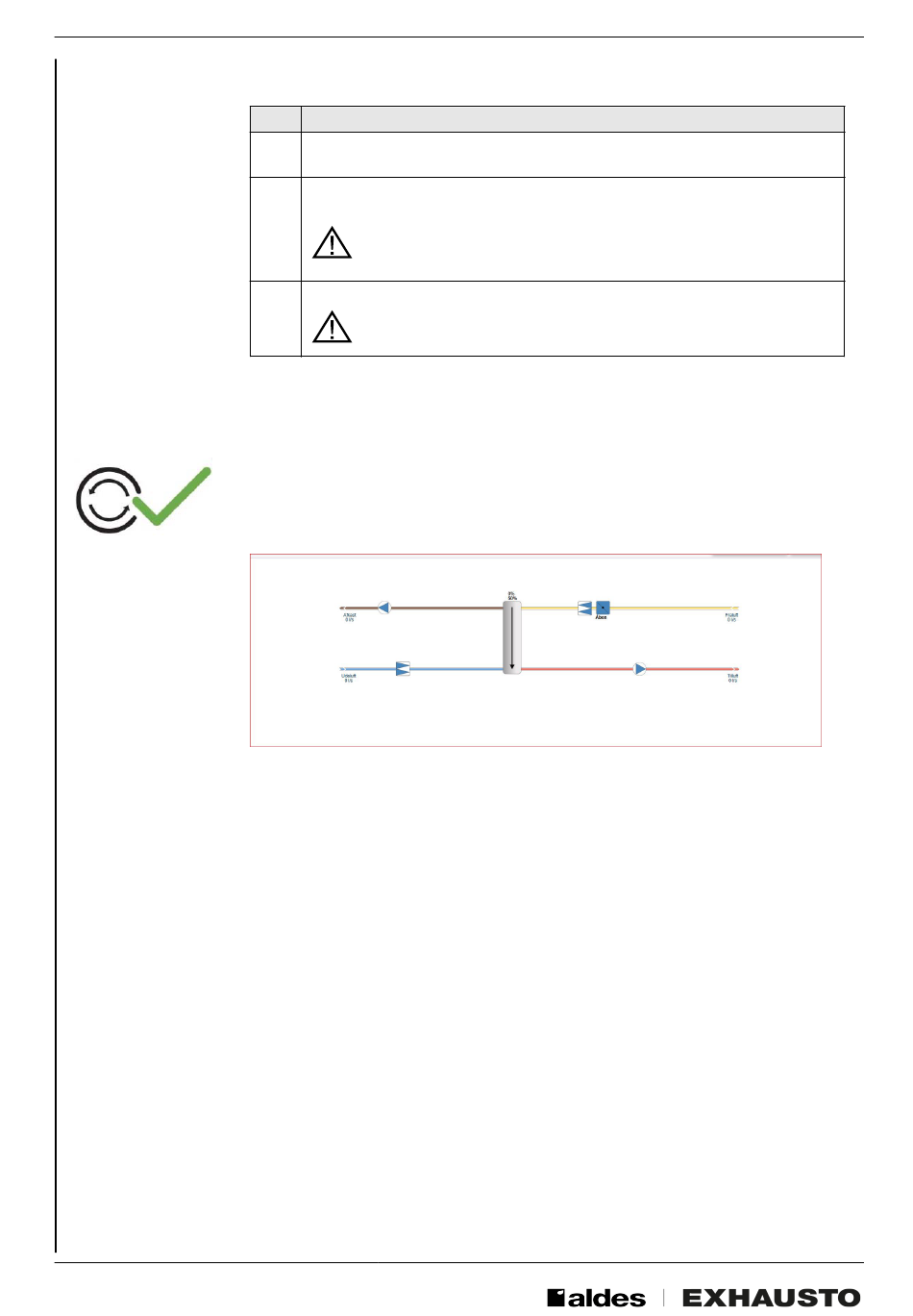

5.2.2 Accessoire Automatic Leakage Control (ALC)
Application
Prérequis
Attention :
Fonctionnelles
Conditions d'exploi-
tation
Étape
Opération
1
Avant d'ouvrir les portes, mettre le dispositif hors tension à l'aide de l'interrupteur d'alimen-
tation.
2
Délicatement aspirer l'échangeur. Il convient pour ce faire d'utiliser l'embouchure avec la
brosse douce
Éviter de toucher les ailettes de l'échangeur avec des objets durs ou tran-
chants. En effet, les ailettes sont très fragiles et se déforment facilement,
ce qui réduit le rendement de la VEX.
3
Contrôler que les ailettes de l'échangeur ne sont pas déformées.
Les ailettes sont coupantes.
Automatic Leakage Control (ALC) est une fonction qui empêche les fuites dans les appareils de traite-
ment de l'air équipés d'échangeurs de chaleur rotatifs. L'ALC mesure et contrôle en continu la différen-
ce de pression entre le débit d'air soufflé et le débit d'air extrait pour s'assurer qu'aucun air contaminé
ne recircule vers la colonne air soufflé propre dans l'alimentation de l'appareil.
NB!L'appareil ALC est entièrement monté dans l'unité et configuré dans l'HMI comme réglage d'usine.
L'ALC peut être configuré et activé dans les applications avec :
● Échangeurs de chaleur rotatifs
● Registre régulé par Modbus dans l'air extrait
● Transmetteur de pression monté entre l'air soufflé et l'air extrait dans la section de rotor
● Zone de purge
● EXcon+ version logicielle 1,00 ou supérieure
L'ALC ne peut pas être utilisé dans les applications contrôlées par :
● Échangeurs de chaleur croisés, à double flux, à contreflux ou raccordés au liquide
● Registre de recirculation (marche/arrêt, 0-10 V)
● Régulation CO2/VOC/Fan Optimiser
● Systèmes de régulation tiers
Le principe de la fonction est de maintenir une dépression minimale de 20 Pa du côté air extrait (côté
évacuation) de l'échangeur de chaleur rotatif par rapport au côté air soufflé (côté air frais).
Si la pression différentielle se déplace vers une valeur inférieure à 20 Pa en raison des changements
de pression dynamique, le registre d'air extrait se ferme progressivement vers le minimum pour main-
tenir la pression différentielle positive.
● Chute de pression maximale dans la gaine sur l'air extérieur : 100 Pa à un débit d'air ERP maxi-
mal.
● Chute de pression minimale dans la gaine sur l'air extrait : 150 Pa à un débit d'air ERP maximal.
● Déséquilibre maximal autorisé du débit d'air entre l'air soufflé et l'air extrait : 50 %
● Décalage maximum +/- 20 % sur la régulation esclave.
23/28
Entretien
