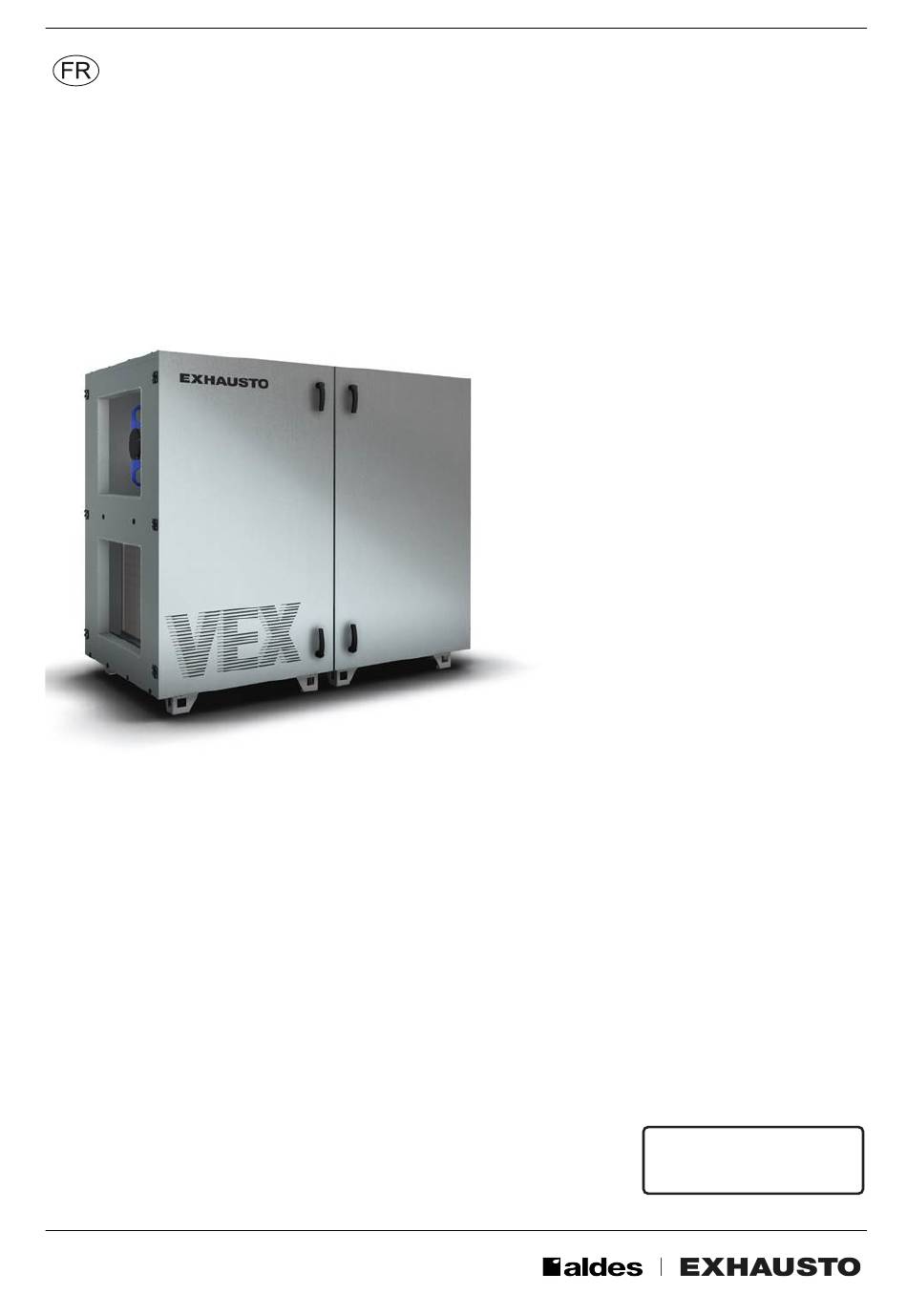

- Page 1 VEX1000 - Montage mécanique 3006835-2025-02-17 VEX1000 RS Montage mécanique Système de régulation EXcon+ Manuel d'instructions original EXHAUSTO A/S Tel. +45 65 66 12 34 Odensevej 76 Fax +45 65 66 11 10 DK-5550 Langeskov exhausto@exhausto.dk Denmark www.exhausto.dk...
- Page 2 3006835-2025-02-17 1. Informations sur le produit 1.1. Aperçu des configurations........................7 1.1.1. Aperçu des configurations......................7 1.2. Application.............................. 8 1.3. Exigences lors du montage........................8 1.3.1. Espace nécessaire .........................8 1.3.2. Exigences relatives au sol......................8 1.3.3. Exigences du réseau de gaine......................8 1.4.
- Page 3 Les instructions doivent être strictement respectées afin de garantir la sécurité des personnes, de pro- téger l’équipement et d’assurer son bon fonctionnement. EXHAUSTO A/S décline toute responsabilité en cas d’accidents causés par une utilisation de l’équipement non conforme aux instructions et recom- mandations du manuel.
- Page 4 ● Code QR pour accéder à la do- cumentation ● Informations de contact EX- HAUSTO Ayez toujours le numéro de production à portée de main lorsque vous contactez EXHAUSTO A/S. Important! Vérifiez toujours si la dernière version du manuel est disponible.
- Page 5 3006835-2025-02-17 Plaquette signaléti- que de la section Les plaquettes signalétiques de la section de l'appareil VEX sont situées au bas de chaque section et indi- quent : ● Numéro de production ● Informations sur la section ● Poids de la section Plaquette Signaléti- que EXcon+ La plaquette signalétique EXcon+ montre comment se connecter à...
- Page 6 3006835-2025-02-17 Interface HMI ou Reportez-vous aux instructions de l'EXcon+ pour plus d'informations sur l'accès au menu technicien pour vérifier l'état de fonctionnement de l'appareil. Niveau Nom d’utilisateur Mot de passe Gestionnaire professionel de user 111111 l'installation Technicien de régulation inter- service 333333 Configuration et raccordement...
- Page 7 Informations sur le produit 3006835-2025-02-17 1. Informations sur le produit 1.1 Aperçu des configurations 1.1.1 Aperçu des configurations Emplacement du ventilateur, moteur Éléments Explication (M) et régulation du Ventilateur moteur (MC) Compact filter Direction de l'air, air extrait Direction de l'air, air soufflé Emplacement du ventilateur Filtres compacts, ventilateurs et sens de l'air Droite...
- Page 8 L'appareil est conçu pour un montage en intérieur. L'appareil peut être livré pour un montage en exté- rieur (accessoire Outdoor, OD). Remarque: EXHAUSTO recommande d’installer la VEX1000 dans une pièce mécanique fermée à clé afin d’éviter tout accès non autorisé à l’appareil..
- Page 9 Informations sur le produit 3006835-2025-02-17 Isolation Le réseau de conduit doit être isolé concernant les points suivants : ● Risque de condensation ● Risque de bruit ● Risque de pertes thermiques Condensat En cas d'humidité de l'air particulièrement élevée dans l'air rejeté/ le conduit d'air extérieur de la con- densation peut être accumulée dans les conduits.
- Page 10 Informations sur le produit 3006835-2025-02-17 Caisson Le caisson est construit à l'intérieur et à l'extérieur en plaques d'Zinc-Magnelis®. Le caisson est isolé avec de la laine minérale de 50 mm d'épaisseur. Ventilateurs Le dispositif est doté d'un ventilateur centrifuge à commutation de pôles sur l'air extrait ainsi que l'air soufflé.
- Page 11 Informations sur le produit 3006835-2025-02-17 Schéma VEX1000 Modèle A mm A (CW/DX) E mm F mm I mm J mm K mm L mm M ø VEX1000 1005 1405 1541 1010 1446 1581 1239 1015 1560 1695 1239 1020 1560 1695 1239 Modèle...
- Page 12 Manipulation 3006835-2025-02-17 2. Manipulation 2.1 Déballage Livraison The following components are supplied: ● Centrale VEX1000 ● Accessoires en option (selon l’configuration EXselectPro fourni avec L’appareil) Emballage À la livraison, l'appareil est fixé sur une palette jetable ou placé sur un cadre en bois et emballé dans du plastique transparent.
- Page 13 Manipulation 3006835-2025-02-17 2.2.1 Passage par les ouvertures Taille Hauteur avec Profon- Largeur Section de Dimensions Plus grande piè- Rotor (mm) pieds (mm) deur (mm) mélange des sections ce de tôle lors (mm) les plus cour- de la séparation 1005 859x1405x60 492x570x290 1010 1239...
- Page 14 Manipulation 3006835-2025-02-17 Dépose des pla- Les piles peuvent toutes être retirées à la main en toute sécurité. La batterie de chauffage glisse en ques réfrigérantes/ douceur. Lors du retrait de la plaque réfrigérante, assurez-vous que les tuyaux sont tirés vers l’arrière chauffantes afin de faire glisser la plaque réfrigérante.
- Page 15 Manipulation 3006835-2025-02-17 Modèle VEX1000 Ventilateur [kg] Rotor [kg] VEX1005 VEX1010 VEX1015 12.5 VEX1020 13.2 VEX1030 20.8 VEX1035 21.4 VEX1045 28.3 VEX1050 28.8 VEX1060 34.7 VEX1065 36.4 VEX1080 60.5 15/28...
- Page 16 Montage mécanique 3006835-2025-02-17 3. Montage mécanique 3.1 Installation du dispositif Contexte Le dispositif VEX est installé de façon à ce qu'il soit à niveau. 3.1.1 Installed directly onto the floor Il est supposé que les exigences relatives au sol sont satisfaites, voir section « Exigences relatives au sol ».
- Page 17 Montage mécanique 3006835-2025-02-17 3.1.3 Raccordement des batteries de chauffage/refroidissement La batterie de chauffage ou de refroidissement interne peut être connectée au système de tuyauterie à l’aide de tuyaux flexibles pour empêcher la propagation des vibrations au système de tuyauterie si néces- saire.
- Page 18 Montage mécanique 3006835-2025-02-17 3.1.4 Avertissements généraux pour une appareil avec refroidissement DX (expansion directe) Le fluide frigorigène de l'évaporateur doit être collecté et éliminé conformément aux ré- glementations nationales relatives à l'élimination des fluides frigorigènes. En cas d'ouverture de la porte de la section de refroidissement, il existe un risque d'en- gelures lors du contact avec des composants froids.
- Page 19 Montage mécanique 3006835-2025-02-17 3.3 Raccords de gaine 3.3.1 Raccords de gaine L’appareil peut être fourni avec un raccord de gaine/des brides. 3.3.2 Raccords de systèmes de gaines flexibles (en option) L’appareil de traitement de l’air de la série VEX1000 peut être commandé avec des raccords de systèmes de gaines flexibles.
- Page 20 Installation électrique 3006835-2025-02-17 4. Installation électrique 4.1 Installation électrique See the attached instructions “VEX1000 Electrical installation guide for EXcon+ control system”: 20/28...
- Page 21 ● L'utilisation de filtres n'étant pas d'origine peut entraîner des problèmes de fuite de la VEX et un fonctionnement médiocre des filtres. ● EXHAUSTO recommande de noter la date de changement des filtres pour mieux vérifier si les in- tervalles de changement des filtres sont respectés.
- Page 22 Entretien 3006835-2025-02-17 5.2 Service Remplacement de filtre Utiliser des filtres Utiliser exclusivement des filtres d'origine, voir section « Schéma d'entretien » d'origine Remplacement de Avant d'ouvrir la porte, mettre le dispositif hors tension à l'aide de l'interrupteur filtre d'alimentation. Retirer les filtres. Attention au sens du flux (voir les flèches sur le filtre). Placer immédiatement les filtres retirés dans un sac en plastique, le fermer hermétiquement et l'élimi- ner de manière responsable.
- Page 23 Entretien 3006835-2025-02-17 Nettoyage de l'échangeur rotatif Étape Opération Avant d'ouvrir les portes, mettre le dispositif hors tension à l'aide de l'interrupteur d'alimen- tation. Délicatement aspirer l'échangeur. Il convient pour ce faire d'utiliser l'embouchure avec la brosse douce Éviter de toucher les ailettes de l'échangeur avec des objets durs ou tran- chants.
- Page 24 Entretien 3006835-2025-02-17 Remarques : Si les conditions préalables de fonctionnement ne sont pas remplies, il peut y avoir une instabilité et/ou une fuite de l’air extrait vers l’air soufflé. Arrêt ALC Il est recommandé d’éteindre l’interrupteur du système uniquement pendant l’en- tretien et la maintenance, car des fuites peuvent se produire brièvement au dé- marrage.
- Page 25 Caractéristique techniques 3006835-2025-02-17 6. Caractéristique techniques 6.1 Poids, classe de résistance à la corrosion, plages de température, etc. 6.1.1 Poids (en kg) Modèle VEX1000 Poids complet 1005 1010 1015 1020 Modèle Section Ventilateu- Section VentilateurS Section de mélange Total sans mélangeur VEX1000 1030 1035...
- Page 26 VEX1000 et sur la plaquette signalétique. Contact Contactez votre distributeur EXHAUSTO pour commander une pièce détachée. Le numéro de télépho- ne figure au dos de ces instructions. Si nécessaire, reportez-vous au chapitre 2 - « Description » pour une vue d’ensemble des positions de chaque pièce individuelle.
- Page 27 3006835-2025-02-17 27/28...
