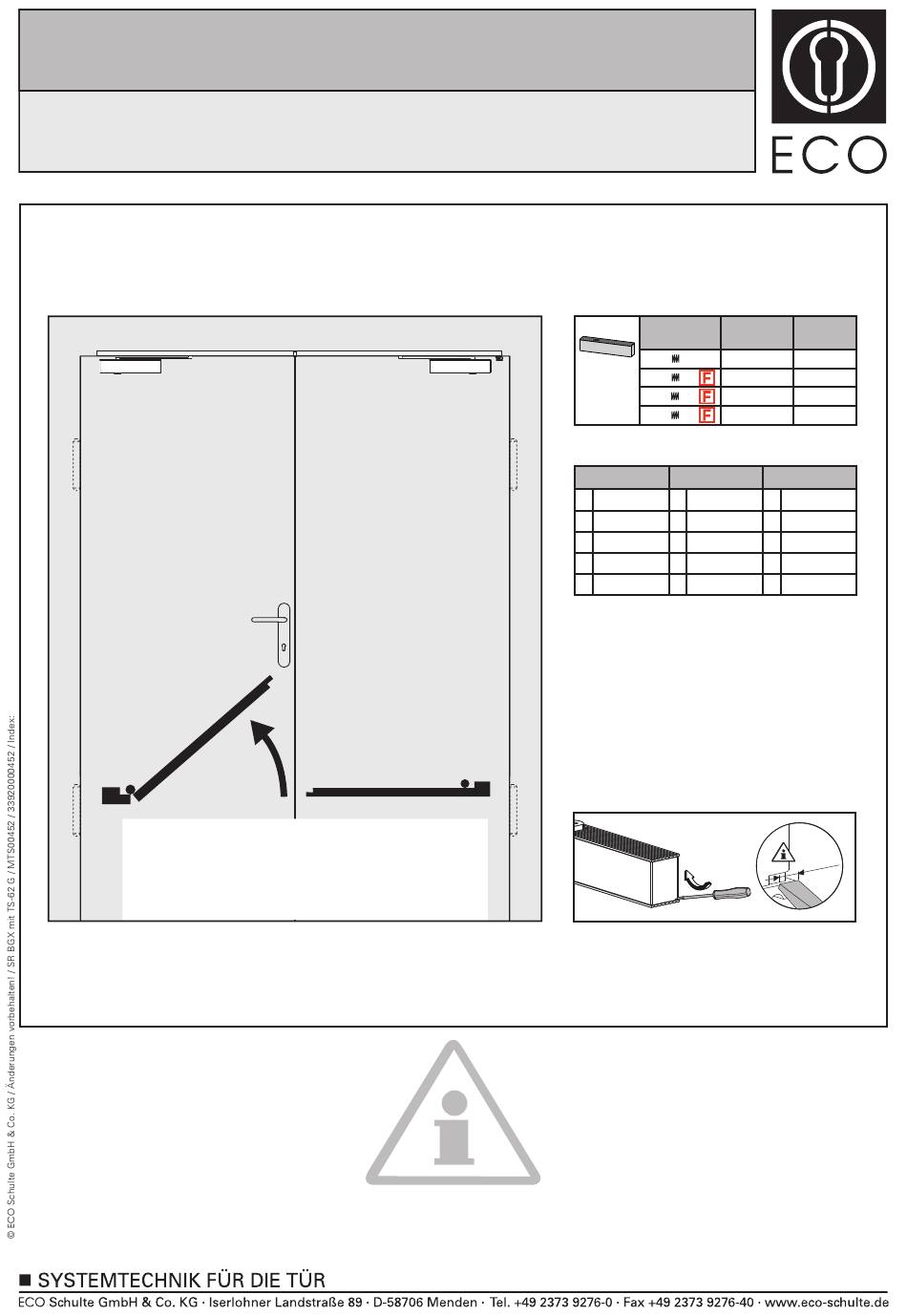

ECO Schulte SR BGX Notice De Montage

Montageanleitung / Assembly instruction / Notice de montage
SR BGX mit TS-62 G
SR BGX with TS-62 G
SR BGX avec TS-62 G
G
DIN links - spiegelbildlich
DIN left - mirror image
DIN gauche - inverser l´illustration
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montagearbeiten müssen gemäß Anleitung von
einer qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch. Diese Anleitung ist vom Monteur
nach der Montage an den Betreiber weiterzugeben!
Only original parts have to be used. The assembly has to be made by a qualified person according to the mounting instruction. In case of
non-respect the guarantee is invalid. This instruction is to be handed over to the operator by the fitter after assembly!
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et le montage doivent être exécutés par du person-
nel qualifié. Le non respect de ces règles annule catégoriquement tout droit de garantie. Cette instruction est à remettre par le poseur
à l'exploitant après montage.
Leistungserklärung nach Verordnung (EU) Nr. 305/2011 finden Sie unter http://www.eco-schulte.de/leistungserklaerungen
Declaration of performance according to Regulation (EU) No 305/2011 see http://www.eco-schulte.de/declarationofperformance
Déclaration des performances conformément au règlement (UE) N° 305/2011 voir http://www.eco-schulte.de/declarationdesperformances
(DIN rechts / DIN links spiegelbildlich)
(DIN right / DIN left mirror image)
(DIN droite / DIN gauche inverser l'illustration)
S
Türschließergröße Max. Türbreite
Door closer size Max. door width
Force du ferme-portes Largeur de porte max.
2 850 mm
3 950 mm
TS-62 G
4 1100 mm
EN 2-5
5 1250 mm
Abkürzungen
Abbreviations
Schließ-
SG CS Closing speed
geschwindigkeit
ES Endschlag LS Latching speed
Öffnungs-
BC
ÖD Back check
dämpfung
SK CF Closing force
Schließkraft
Schließ-
SV DA Delay action
verzögerung
Umdrehungen
Rotations
Rotations
-2
0
+6
+11
Abréviations
Vitesse de
VF
fermeture
CF Coup final
Frein á
FO
l'ouverture
Force de
FF
fermeture
Temporisation à
TF
la fermeture
m a x .
3 , 5 m m
1/12
