4 Description du matériel – Aperçu rapide
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
11
12
099-003412-EW502
07.02.2011
Description du matériel – Aperçu rapide
0
Canal d'introduction
Elément de guidage pour le réglage des trajectoires d'affûtage
Tête d'affûtage
Gabarit de profondeur
Vis de serrage de la tête d'affûtage
Interrupteur Marche/Arrêt
Carter du filtre
Échelle d'angle d'affûtage
Grille d'aération pour le refroidissement du poste
Vis de retenue
Moteur
Régulateur de vitesse

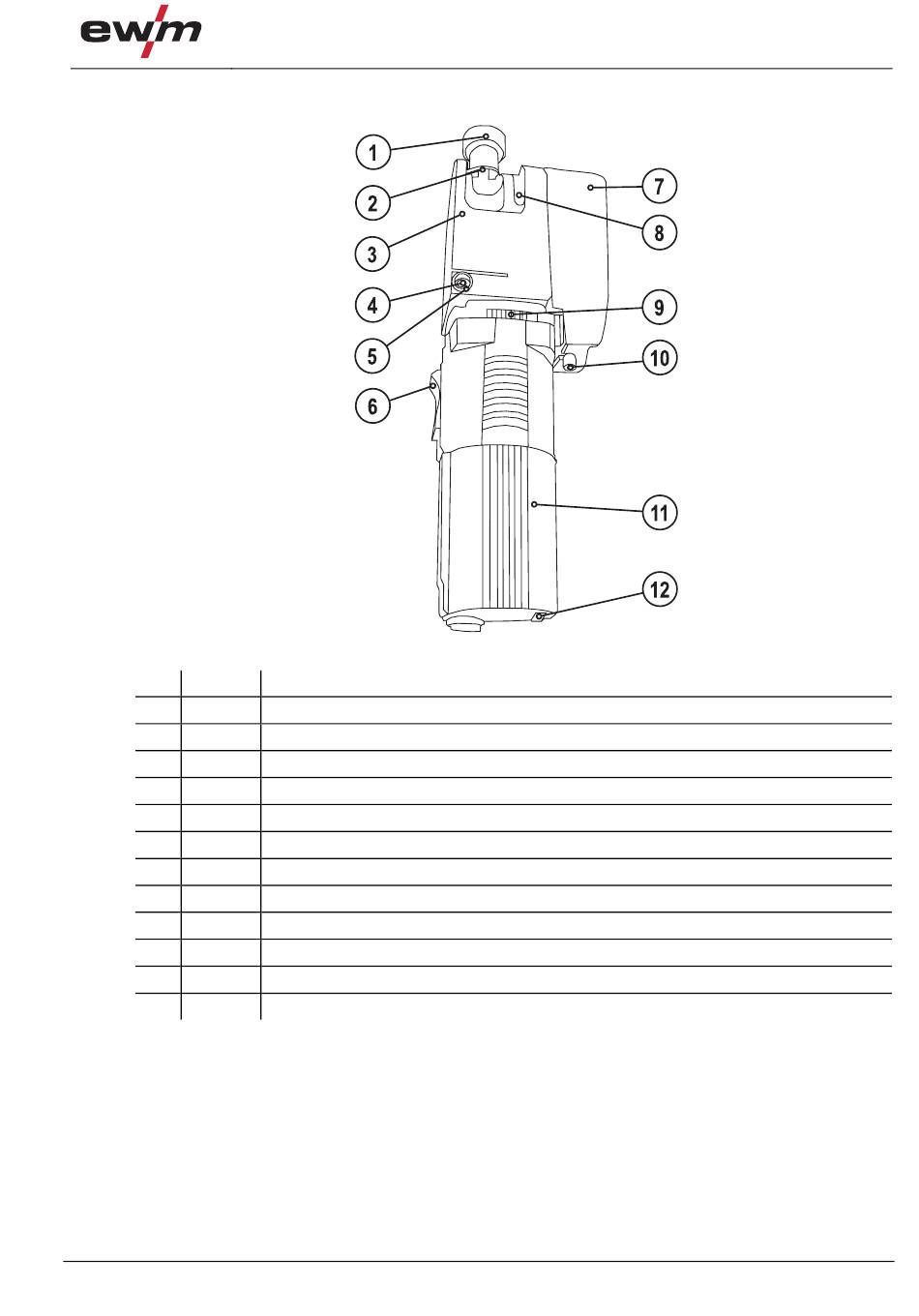

Illustration 4-1
