AVERTISSEMENT: POUR ÉVITER DES DOMMAGES SÉRIEUX, AVANT DE FAIRE TOUS LES RÉVISIONS OU
RÉ GLA GES.
•
Appuyez sur la pédale de frein/embrayage et engagez le frein de stationnement.
•
Placez le levier de la commande de mouvement en position point mort (N).
•
Placez l'embrayage d'accessoire en position débrayée (DISENGAGED).
•
Tournez la clé de contact à la position d'arrêt (STOP) et enlevez-la.
•
Assurez-vous que les lames et toutes les pièces tournantes se soient arrêtées.
•
Débranchez le câble de bougie d'allumage et posez-le de telle façon qu'il ne puisse pas entrer en con tact avec la
bougie d'allumage.
TRACTEUR
POUR ENLEVER LA TONDEUSE

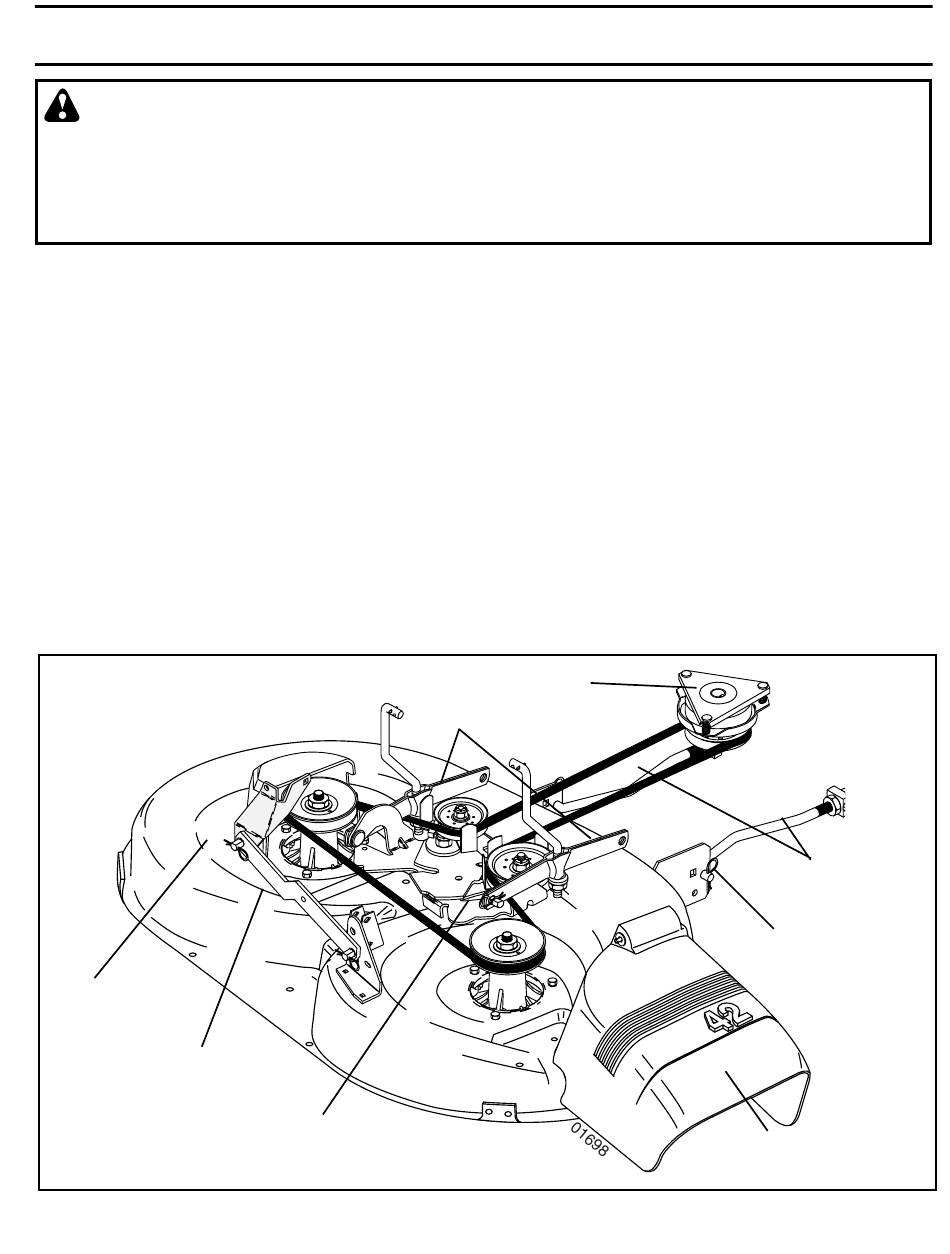

(Voir la Fig. 17)
La tondeuse sera plus facile à enlever du côté droit du tracteur.
•
Mettez l'interrupteur d'embrayage d'accessoire dans la po-
si tion débrayée (DISENGAGED).
•
Déplacez vers l'avant le levier de levage d'accessoire pour
baisser la tondeuse à la position la plus basse.
•
Enlevez la courroie de la poulie d'embrayage électrique.
•
Détachez la barre antiroulis du support de châssis en enlevant
le ressort de retenue.
•
Détachez les bras de suspension des supports de carter
arrière en enlevant les ressorts de retenue.
•
Détachez les raccords avant du carter de tondeuse en enl-
evant les ressorts de retenue.
•
Soulevez le levier de levage pour élever les bras de sus-
pen sion. Glissez la tondeuse du dessous du tracteur.
IMPORTANT: SI VOUS POSEZ UN ACCESSOIRE AUTRE
QUE LA TONDEUSE SUR LE TRACTEUR, LES BRAS DE
SUSPENSION DE GAUCHE ET DE DROIT DEVRAIENT ÊTRE
ENLEVÉS DU TRACTEUR.
RESSORT DE
RE TE NUE
BARRE
ANTIROULIS
REVISION ET REGLAGES
RESSORTS DE
RETENUE (LES
DEUX CÔTÉS)
POUR INSTALLER LA TONDEUSE
(Voir la Fig. 17)
•
Mettez le levier de levage d'accessoire à sa position plus
élevée.
•
Glissez la tondeuse sous le tracteur avec le défl ecteur de
déchargement au côté droit du tracteur.
•
Abaissez le levier de levage à sa position plus basse.
•
Reliez les raccords antérieurs au carter de tondeuse et fi xez-
les avec les ressorts de retenue.
•
Reliez les bras de suspension aux ressorts arrière du carter
et fi xez-les avec les ressorts de retenue.
•
Reliez la barre de non mouvement au support du châssis et
fi xez-la avec le ressort de retenue.
•
Installez la courroie dans la rainure de la poulie d'em braya ge
électrique.
POUR NIVELER LE BOÎTIER DE TONDEUSE
Réglez la tondeuse pendant que le tracteur soit stationné sur un
terrain plat ou une sortie de voiture plate. Assurez-vous que la
pression de pneu soit correcte (Voir la section de "SPECIFICA-
TIONS DE PRODUIT"). Si les pneus ne sont pas suffi samment
ou trop gonfl és, vous ne réglerez pas correctement votre
ton deu se.
POULIE D'EM BRAYA GE
ÉLEC TRI QUE
BRAS DE
SUSPENSION
FIG. 17
19
RACCORD
AVANT
RESSORTS
DE RETENUE
(LES DEUX
CÔTÉS)
DÉFLECTEUR DE
DÉ CHAR GE
