Raccordements vidéo analogiques
Le 540D V2 peut produire de la vidéo en format entièrement numérique
(HDMI) et analogique (Combiné, S-Vidéo, RGB/SCART et combiné). Si
votre téléviseur supporte l'HDMI, alors il s'agira du format à privilégier
(cf. Section suivante).
Si votre téléviseur ne supporte que de la vidéo analogique, le
raccordement à privilégier (selon l'ordre de qualité) sera composante,
RGB/SCART, S-vidéo et enfin combiné.
Téléviseur / écran
Class 1 Laser Product
Luokan 1 Laserplaite
Klass 1 Laserapparat
Caution
Risk of electric shock.
Do not open.
Avis
Risque de choc electrique.
Ne pas ouvrir.
Achtung
Vorm öffnen des gerätes.
Netzstecker ziehen.
Téléviseur / écran
Raccordements HDMI
HDMI (Interface multimédia haute définition) est une liaison numérique
pure qui peut supporter un seul câble pour l'audio et la vidéo. Le
transfert numérique direct d'une vidéo et le fait qu'il supporte différents
types de contenu vidéo haute définition font de ce raccordement le
meilleur type à utiliser pour obtenir une bonne qualité d'image.
La sortie DVI peut être admise en utilisant simplement des adaptateurs
DVI et HDMI étant donné que ces types de raccordements sont
compatibles. Lorsque vous utilisez du DVI, seule la vidéo sera transmise
sur votre téléviseur / écran. Un raccordement coaxial (SPDIF) ou un
raccordement optique audio numérique (TOSlink) doit être obtenu du
On
Power
Off
Class 1 Laser Product
Luokan 1 Laserplaite
Klass 1 Laserapparat
Power AC
Caution
Risk of electric shock.
Do not open.
Avis
Risque de choc electrique.
Ne pas ouvrir.
Achtung
Vorm öffnen des gerätes.
Netzstecker ziehen.
1

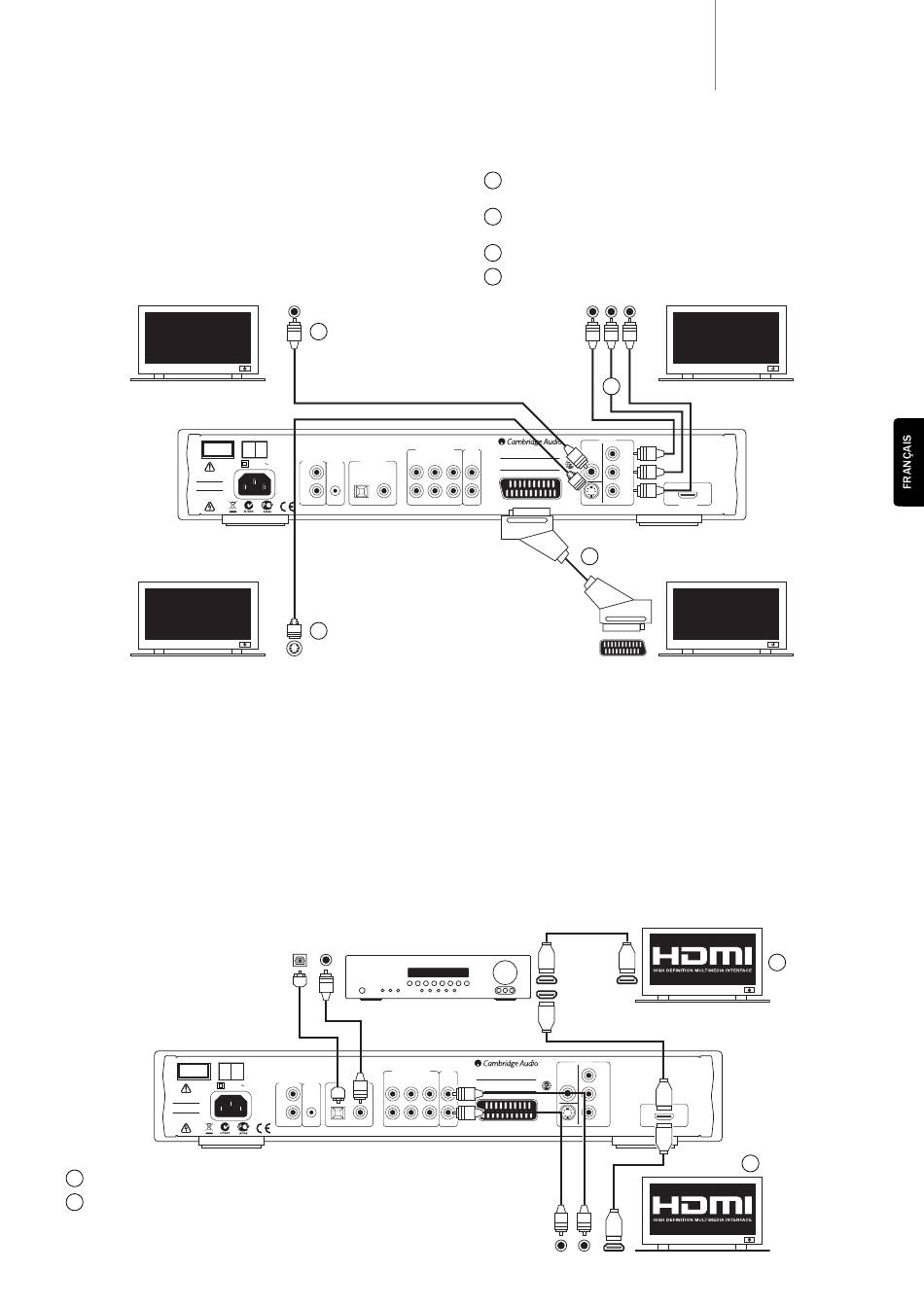

Raccordement à un téléviseur par le biais d'un récepteur AV
2
Raccordement direct à un téléviseur
4
On
Power
Off
Control Bus
IR Emitter
Digital Outputs
C
Power AC
Toslink
S/P DIF
Optical
Co-axial
In
In
Out
SW
3
*
Récepteur AV
OR
5.1 Channel Audio Out
IR Emitter
Control Bus
Digital Outputs
C
SL
Toslink
S/P DIF
Optical
Co-axial
In
In
Out
SW
SR
1
Composante - A raccorder avec des câbles vidéo composants de 75
ohms (3RCA-3RCA).
2
SCART/RGB - A raccorder avec un câble audio / vidéo Scart
spécifique.
3
S-Vidéo - A raccorder avec un câble S-vidéo.
4
Combiné - A connecter avec un seul câble phono vidéo de 75 ohms
(RCARCA).
Designed in London, England
5.1 Channel Audio Out
Stereo
Composite
Out
azur 540D V2.0 DVD Player
SL
L
L
Power Rating
:
100-240V AC ~ 50/60Hz
Max Power Consumption
:
25W
www.cambridge-audio.com
SR
R
R
S-Video
SCART (Composite/RGB/Stereo Audio)
2
540D V2 et du récepteur AV afin qu'ils puissent recevoir l'audio et
décoder le son surround...
Comme l'HDMI peut supporter l'audio numérique et la vidéo, il peut être
utilisé pour raccorder le système à des récepteurs AV qui acceptent
cette fonction. Si votre récepteur AV peut recevoir de l'audio par le biais
de l'HDMI, seul un câble est nécessaire *.
* Si votre récepteur AV peut basculer en HDMI mais ne peut pas
recevoir de l'audio de cette manière, un câble SPDIF ou TOSlink
supplémentaire sera nécessaire.
Câble HDMI
Sortie
Entrée
Câble HDMI
Video Out
