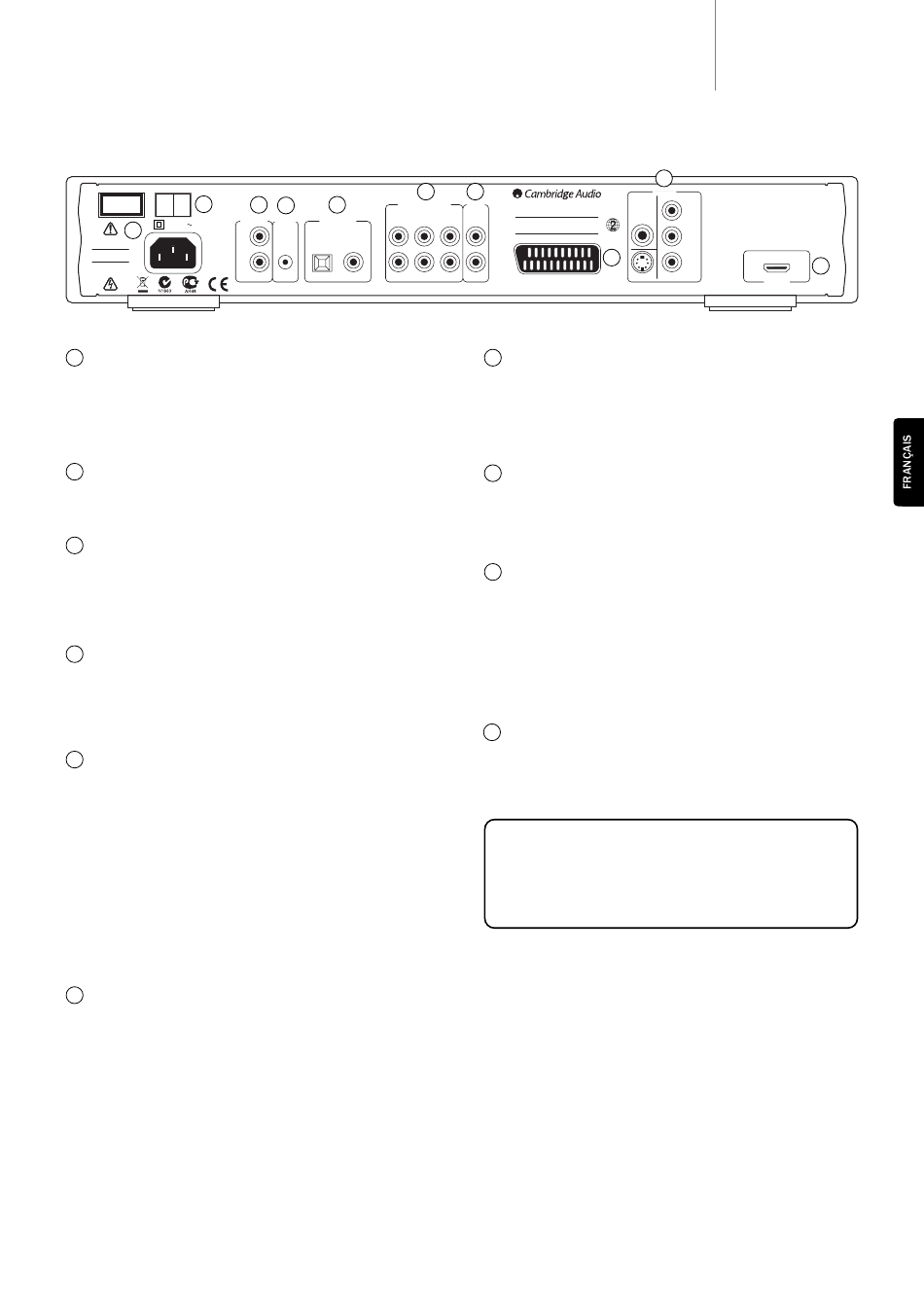

Raccordements sur la face arrière
On
Power
Off
Class 1 Laser Product
2
Luokan 1 Laserplaite
Klass 1 Laserapparat
Power AC
1
Caution
Risk of electric shock.
Do not open.
Avis
Risque de choc electrique.
Ne pas ouvrir.
Out
Achtung
Vorm öffnen des gerätes.
Netzstecker ziehen.
Prise AC
1
Une fois que vous avez effectué tous les raccordements audio et vidéo,
branchez le câble d'alimentation AC de type IEC à l'arrière de l'unité et à
une prise appropriée, puis allumez l'unité. Votre lecteur DVD est
désormais prêt à être utilisé.
2
Bouton Marche / Arrêt
Permet d'allumer et d'éteindre l'unité.
Bus de contrôle
3
In - permet à l'unité de recevoir les commandes non modulées des
systèmes multi-room ou d'autres composants.
Out - conçu pour les commandes de bus de contrôle sur une autre unité.
IR (Infra-Red) Emitter In
4
Allows modulated IR commands from multi-room systems or IR repeater
systems to be received by the unit. Commands received here are not
looped out of the Control Bus. Refer to the 'Custom Installation' section
of this manual for more information.
5
Sorties numériques
Les sorties audio numériques sont normalement utilisées pour se
connecter à un récepteur audio / vidéo compatible pour décoder le son
surround (La sortie doit être configurée pour " un train de bits RAW " -
reportez-vous à la section " Configuration audio ") Ces sorties peuvent
aussi être utilisées pour se connecter à un DAC séparé ou à un appareil
d'enregistrement numérique (La sortie doit être configurée pour " Stéréo
PCM " - reportez-vous à la section " Configuration audio ").
Toslink optique - Utilisez un câble à fibre optique TOSLINK.
S/P DIF Coaxial numérique - Utilisez une liaison RCA/phono numérique
de 75 ohms de haute qualité conçue spécialement pour l'utilisation
audio numérique.
5.1 Sortie canal audio
6
Si le downmix est en position " Arrêt " dans la section de paramétrage
du haut-parleur des menus de configuration du 540D V2, ces prises
fournissent du 5.1 à partir du Dolby numérique intégré au 540 D V2 /
décodeur Pro Logic II. Ce système peut être utilisé pour se connecter à
des entrées audio 5.1 " line-level " d'un amplificateur / récepteur AV ou
d'un ensemble de haut-parleurs amplifiés si nécessaire.
Si le downmix est en position " Marche ", seules les sorties gauche et
droite sont activées et fournissent une sortie downmix stéréo.
3
5
4
5.1 Channel Audio Out
IR Emitter
Control Bus
Digital Outputs
C
Toslink
S/P DIF
Optical
Co-axial
In
In
SW
6
7
Designed in London, England
Stereo
Out
azur 540D V2.0 DVD Player
SL
L
L
Power Rating
:
100-240V AC ~ 50/60Hz
Max Power Consumption
:
25W
www.cambridge-audio.com
SR
R
R
SCART (Composite/RGB/Stereo Audio)
Sortie audio stéréo
7
Une sortie stéréo séparée et permanente (ou un downmix stéréo pour
l'équipement multicanaux) est disponible pour le raccordement aux
entrées stéréo analogiques d'un amplificateur / récepteur AV...Il s'agit
du meilleur raccordement à utiliser pour écouter des CDs.
RGB/SCART
8
Utilisez un câble péritel / SCART pour vous connecter au jack de sortie
scart de 21 pin d'un téléviseur. SCART est à la fois un connecteur audio
(stéréo) et vidéo (en tant que combiné, S-Vidéo ou RGB).
9
Sorties vidéo analogiques
Combiné - Se raccorde à votre téléviseur par le biais d'un câble RCA /
phono de 75 ohms conçu spécialement pour l'usage vidéo.
S-Vidéo - Se raccorde à votre téléviseur par le biais d'un câble S-Vidéo.
Combiné - Se raccorde à vos terminaux YCbCR ou YPbPR d'un téléviseur
par le biais de trois câbles RCA / phono conçus spécialement pour
l'usage vidéo.
10
Sortie HDMI
HDMI (Interface multimédia haute définition) est une liaison numérique
pure audio et vidéo. Utilisez un câble HDMI spécifique pour vous
raccorder à l'écran / au téléviseur ayant une entrée HDMI compatible.
Important : La méthode de raccordement à privilégier pour les
sources vidéo reste l'HDMI (meilleure qualité et supporte
également l'audio dans certains cas), ensuite viennent le
composant vidéo, le RGB / SCART, la S-vidéo et enfin le combiné
vidéo (qualité la plus médiocre). Les sorties HDMI et composants
supportent également le balayage progressif qui donne une
meilleure qualité d'image si votre téléviseur le permet.
azur
540D V2
9
Video Out
This product complies with DHHS rules 21 CFR, Chapter 1,
Subchapter J, Part 1040 at date of manufacture.
Apparatus claims of US patent nos. 4,631,603; 4,577,216;
4,819,098 and 4,907,093 licensed for limited viewing only.
Composite
"DTS" is a trademark of Digital Theatre Systems Inc.
Y
Manufactured under license from Dolby Laboratories.
"Dolby" and the double-D symbol are trademarks of Dolby Laboratories.
Confidential Unpublished Works
©1992-1997 Dolby Laboratories. All rights reserved.
This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions: 1) This device may not cause
Cb/Pb
harmful interference; 2) This device must accept any interference,
including interference that may cause undesired operation.
8
Cr/Pr
S-Video
Component
HDMI Out
Manufactured in an ISO9002 approved facility.
10
