Raccordements Audio
Ne branchez pas l'unité à l'alimentation secteur et ne l'allumez pas tant
que tous les raccordements n'ont pas été faits.

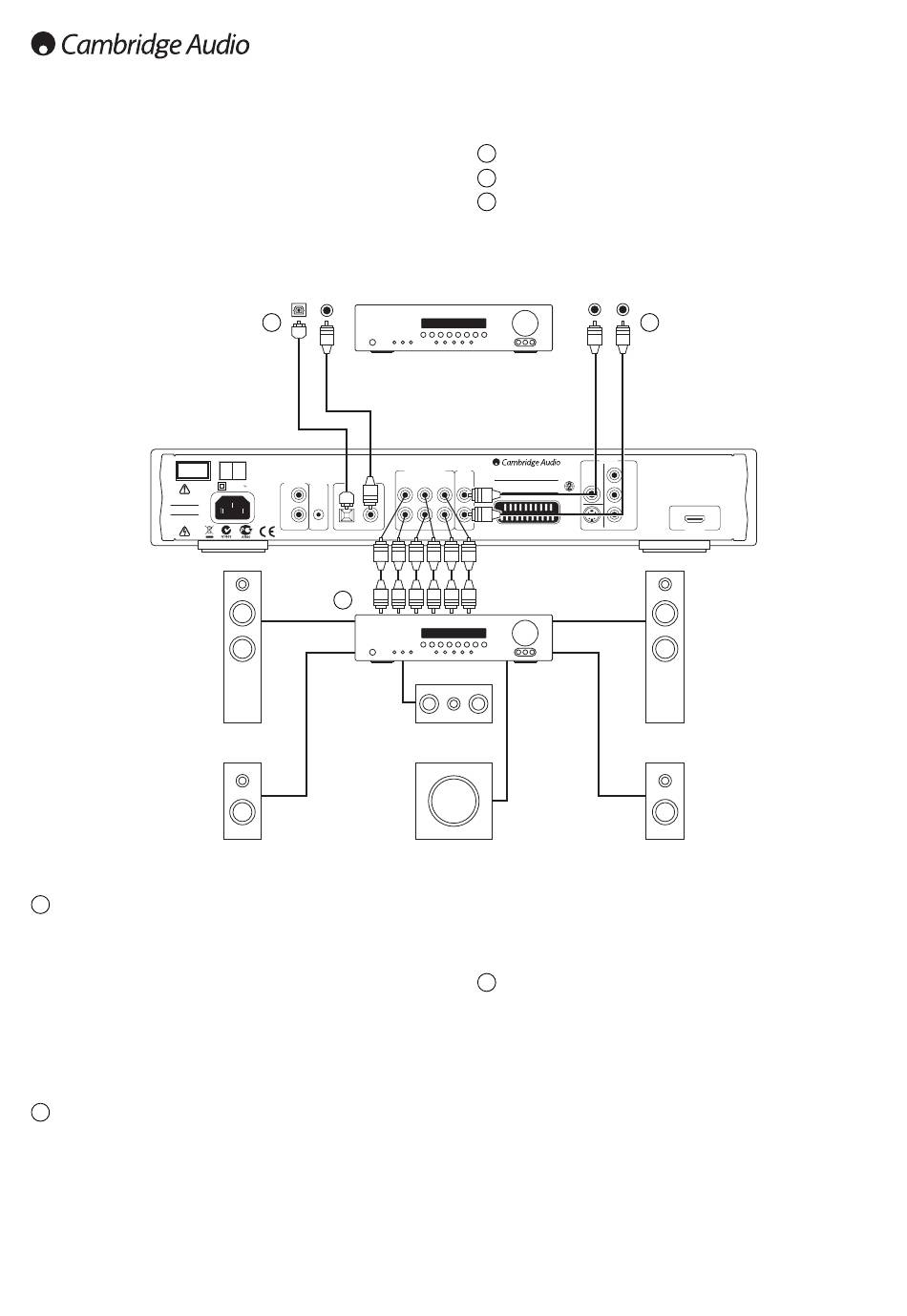

Trois types de raccordement audio peuvent être faits entre le 540D V2
et votre système stéréo / AV :
Class 1 Laser Product
Luokan 1 Laserplaite
Klass 1 Laserapparat
Caution
Risk of electric shock.
Do not open.
Avis
Risque de choc electrique.
Ne pas ouvrir.
Achtung
Vorm öffnen des gerätes.
Netzstecker ziehen.
Haut-parleur
avant gauche
Haut-parleur
gauche surround
1
Stéréo analogique
Les sorties stéréo analogiques doivent être utilisées pour lire des CD,
DVD...en stéréo avec un amplificateur conventionnel ou un récepteur AV
équipé de sorties stéréo analogiques.
La stéréo analogique est habituellement le meilleur raccordement pour
écouter des CD et autres disques stéréo avec la meilleure qualité de son
possible. C'est souvent une bonne idée de raccorder les sorties stéréo
analogiques (pour lire des CD) et des sorties audio numériques (pour le
décodage son surround) en même temps.
Pour raccorder un système stéréo analogique au 540D V2, utilisez des
câbles phono (stéréo 2RCA-2RCA).
Audio numérique
2
Les sorties audio numériques doivent être utilisées pour décoder les
pistes son en surround des DVD avec un récepteur AV externe
(Important : la sortie SPDIF doit être configurée pour " un train de bits
RAW " dans le menu de configuration audio). Le 540D V2 envoie un train
de bits audio non décodé au récepteur audio pour un décodage en
5.1/6.1/7.1...
Vous devez alors utiliser un câble coaxial de 75 ohms pour audio
numérique ou un câble à fibre optique TOSlink (uniquement un à
chaque fois).
40
Entrée
2
OR
Power
On
Off
Control Bus
IR Emitter
Digital Outputs
Power AC
Toslink
S/P DIF
Optical
Co-axial
In
In
Out
3
1
Stéréo analogique
Audio numérique
2
3
Analogique 5.1
Récepteur AV
Câble phono
(2RCA-2RCA)
Designed in London, England
5.1 Channel Audio Out
Stereo
Out
azur 540D V2.0 DVD Player
C
SL
L
L
Power Rating
:
100-240V AC ~ 50/60Hz
Max Power Consumption
:
25W
www.cambridge-audio.com
SW
SR
R
R
SCART (Composite/RGB/Stereo Audio)
Récepteur AV avec
entrées
analogiques 5.1
Haut-parleur
central
Caisson de basse
Important : Il est aussi possible d'obtenir de l'audio numérique stéréo à
partir des sorties numériques pour l'enregistrement sur des
équipements conventionnels CD-R/MD..., reportez-vous à la section de
configuration du lecteur DVD.
Analogique 5.1
3
Le 540D V2 est aussi en mesure de décoder par lui-même des bandes
son Dolby numérique 5.1 ou Dolby Pro Logic II et d'en faire de
l'analogique 5.1.
Important : Le downmix doit être mis sur " Arrêt " dans le menu de
configuration du haut-parleur afin que tout cela fonctionne.
Pour se connecter à un récepteur AV ou à un système de haut-parleur
amplifié, utilisez six câbles RCA / phono.
Entrée
1
