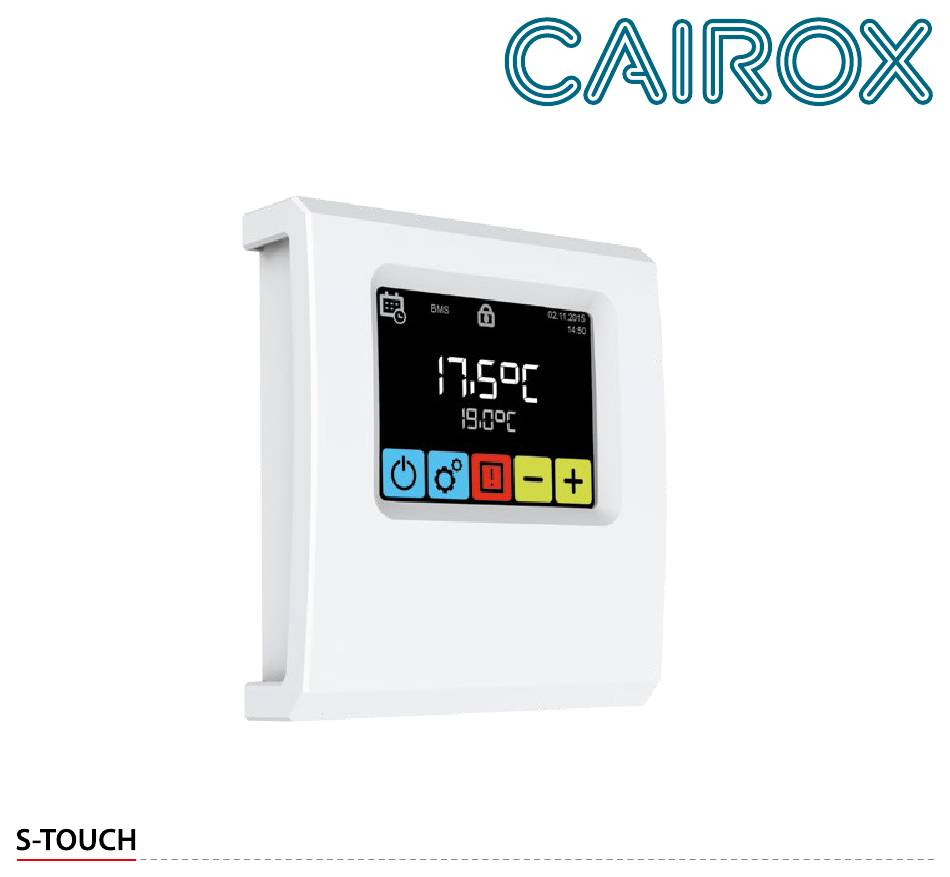

- Page 1 mode d’emploi...
- Page 2 Rideaux d’air SOLANO ................14 Généralités Rideaux d’air avec aérotherme SOLANO COMBI .....16 Systèmes d’alarme ..................20 La commande intelligente S-TOUCH à écran tactile permet de gérer toutes les unités intégrées au système CAIROX SOLANO. Chaque appareil doit avoir sa propre adresse dans le module de contrôle S-ECM.
- Page 3 Dans le cas où la sonde de mesure est une sonde déportée GLT/BUS et non pas celle intégrée dans le S-TOUCH (voir le dessin 13), la commande peut être installée en dehors du local dans lequel travaillent les appareils, p.ex. dans la salle de surveil- lance, dans un local technique.
- Page 4 Première mise en service Choix de langue Date Août Choix de la langue Réglage de la date langue active Heure Appareils réglage de l’heure recherche des appareils connectés CAIROX...
- Page 5 • la conformité de l’adressage - chaque appareil doit avoir sa propre adresse, • si dans le dernier appareil le switch SW2 est mis en position T120 S-ECM adresse Attribuer une adresse individuelle pour chaque appareil dans le module de commande S-ECM. CAIROX...
- Page 6 BMS choix de la langue date, heure retour aux réglages blocage actif de la commande recherche usine mode BMS actif calendrier actif calendrier actif – réglages forcés CAIROX...
- Page 7 (pour désactiver il est nécessaire d’appuyer pendant 2 sec. sur l’icône calendrier sur l’écran principal) Le réglage immédiat des paramètres concernent seulement la zone donnée et Août seront réinitialisés au moment de passage du calendrier dans la zone suivante. Réglage de la date CAIROX...
- Page 8 SYSTEM FONCTIONNERA CONFORMEMENT AUX PARA- METRES SOUHAITES JUSQU’AU MOMENT DU PASSAGE A UN NOUVEL EVENEMENT. copier les événements pour les jours suivants supprimer les événements passer au jour suivant événement – système ON 7:00 événement – système OFF 9:00 CAIROX...
- Page 9 CALENDRIER, A L’EVENEMENT SUIVANT. le jour où le plan de travail est déjà programmé et où les réglages du jour PN peuvent être aussi Jeudi copiés le jour où le plan de travail n’a pas été encore Vendredi programmé CAIROX...
- Page 10 Calendrier – Suppression Langue des événements Calendrier Choix de langue supprimer l’événement 7:00 9:00 9:15 16:00 16:15 19:00 22:00 18:15 événement confirmation de langue active marqué pour la suppression de suppression l’événement CAIROX...
- Page 11 Retourner aux réglages usine? SOLAN Retour aux réglages usine recherche des appareils connectés au système appareils appareils désactivés actifs Informations sur le système SOLANO 01 CURTAIN MAIN DRV-V 2.1 2.0.0-2d-..une pression longue affiche la version du module de contrôle CAIROX...
- Page 12 1. Entrer votre code la sonde principale est la sonde intégrée de 2. pour confirmer appuyer sur OK la commande S-TOUCH Choisir un code à 4 chiffres. la sonde principale est la sonde externe. Après le passage sur l’écran principal et 30 secondes de Quand il est sélectionné, une régulation...
- Page 13 Menu des informations système BMS – paramètres Informations sur le système S-Touch 2.0.10 Compilation 2.0.15-2-gd25434f 14.10.2016 Les informations générales sur la version de software et ID- réglage de l’adresse de l’appareil: 1 à 247 hardware BAUD - réglage de la vitesse de transmission des données: 9600 à...
- Page 14 – la vanne de régulation d’eau est ouverte quand la température mesurée est plus basse que celle souhaitée. ventilation – vanne fermée, le ventilateur fonctionne en continu sur la vitesse sélectionnée. CAIROX...
- Page 15 0:00 et 10:00 minutes par pas de 30 secondes. sélectionner OFF. il est possible également de choisir la valeur, et la vanne sera toujours ouverte. La temporisation de fermeture de la vanne doit être plus courte que la temporisation du ventilateur. CAIROX...
- Page 16 à 100%. - à 3 vitesses Lectures choix du mode opérationnel SOLANO réglage des temporisations Lectures lectures antigel Pour lire la température depuis le module de contrôle S-ECM, les sondes externes de température PT-1000 doivent être connectés. CAIROX...
- Page 17 – vanne toujours fermée, le ventilateur fonctionne en continu sur la vitesse sélectionnée. L’aérotherme travaille toujours selon la température souhaitée programmée dans la commande, indépendamment du mode opérationnel choisi K1/K2. CAIROX...
- Page 18 être désactivé - sélectionner OFF. La temporisation de fermeture de la vanne peut être régler entre 0:30 et 10:00 minutes par pas de 30 secondes. La valeur ∞ - le ventilateur travaillera en continue. CAIROX...
- Page 19 Vanne ON/OFF température souhaitées, les ventilateurs s’arrêtent et la vanne s’ouvre à 100%. Pour lire la température depuis le module de contrôle S-ECM, la sonde externe de température PT-1000 doit être connecté. CAIROX...
- Page 20 Alarmes SOLANO alarmes • Real time clock error • COMBI heater not connected régler de nouveau l’horloge S-TOUCH manque de communication entre une partie de S-ECM de l’aérotherme • Internal temperature sensor errror SOLANO COMBI; vérifier la connexion la sonde de température intégrée dans la entre S-ECM de la partie du rideau commande S-TOUCH est endommagé...
