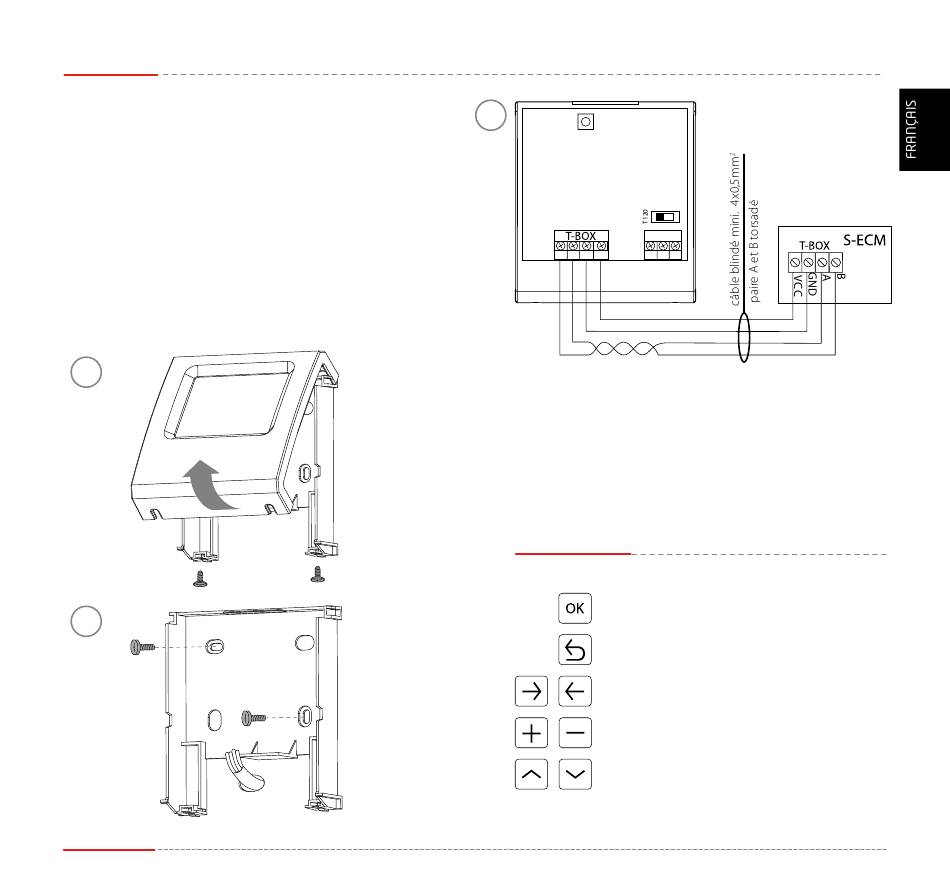

Montage
L'unité de commande S-TOUCH possède une sonde intégrée
qui mesure la température ambiante du local. Pour une
mesure pertinente, la commande doit être installée à la
hauteur de 1,5 m au-dessus du sol et dans un endroit ayant
une bonne circulation d'air. Elle ne peut pas être installée
tout près de sources de chaleur, d'éclairages, de bouches de
ventilation, de fenêtres ou portes, etc.
Dans le cas où la sonde de mesure est une sonde déportée
et non pas celle intégrée dans le S-TOUCH (voir le dessin 13),
la commande peut être installée en dehors du local dans
lequel travaillent les appareils, p.ex. dans la salle de surveil-
lance, dans un local technique.
1
2
CAIROX
3
SW1
RESET
SW1
BMS
GLT/BUS
B A
B A
GND
VCC
max. 50 m
Dans le cas où le S-TOUCH est le dernier appareil dans le
réseau BMS, il est nécessaire de mettre le switch SW1 en
position T120.
Navigation
retour vers l'écran précédent avec
enregistrement des changements
retour vers l'écran précédent sans
enregistrement des changements
navigation dans le menu
modification de la valeur du paramètre
changement de groupe des appareils
GND
