NOTICE D'INSTRUCTIONS
REGULO
‐‐‐‐‐‐‐‐‐‐
Avant d'effectuer la moindre opération d'installation, d'entretien ou de dépose, veuillez lire très attentivement
cette notice. En cas de non‐respect des indications portées dans cette notice, le fabricant ne pourra être tenu
responsable des dommages corporels et / ou matériels survenus.
1/10 Notice d'instructions
CAIROX
REGULO ‐ rev1 ‐ 13/04/2021
Publicité
Sommaire des Matières pour CAIROX REGULO
- Page 1 www.cairox.com NOTICE D’INSTRUCTIONS REGULO ‐‐‐‐‐‐‐‐‐‐ Avant d’effectuer la moindre opération d’installation, d’entretien ou de dépose, veuillez lire très attentivement cette notice. En cas de non‐respect des indications portées dans cette notice, le fabricant ne pourra être tenu responsable des dommages corporels et / ou matériels survenus. 1/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...

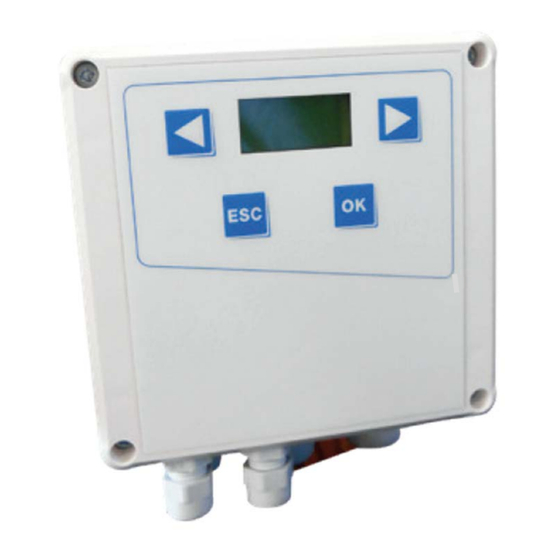

- Page 2 Le REGULO est un régulateur à pression constante. Il mesure la pression différentielle entre l'ambient et la prise aspiration d'un caisson de ventilation et ajuste la vitesse du moteur de ce caisson afin de maintenir une pression constante définit par l'utilisateur. L'ensemble des paramètres du produit est défini par l'intermédiaire d'un écran LCD 2x8 caractères et d'un clavier comportant 4 touches. Ces paramètres peuvent également être définis ou récupérés par un système de GTC en MODBUS RTU. CARACTÉRISTIQUES TECHNIQUES 2/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 3 RÉCEPTION / MANUTENTION Vérifier l’état du colis et de son contenu lors de la livraison. Toute réclamation relative à la qualité ou à la quantité de marchandise (état et contenu du colis) reçue devra d'une part faire l'objet de réserve lors de la réception, et d'autre part être transmise à notre société et/ou au transporteur par lettre recommandée avec accusé de réception dans un délai maximum de 48 heures suivant la date de déchargement. A défaut, nous ne pourrons prendre en compte cette réclamation. Un litige concernant le transport ne peut en aucun cas justifier un défaut de paiement. L’utilisation de protections corporelles est recommandée pour éviter les blessures dues aux risques électriques et mécaniques (bords coupants…). DIMENSIONS / FIXATION 3/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 4 4/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 5 Le menu principal du REGULO permet d’afficher les paramètres de fonctionnement actuel qui ont été défini par l’intermédiaire du menu de réglage. Rappel : En fonction du mode de fonctionnement choisi, certaines entrées de menu peuvent être désactivées. Le seul paramètre réglable par ce menu est le changement des consignes. 5/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 6 6/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 7 Les paramètres de l’asservissement sont définis dans le menu réglage. Ce mode est utilisé lorsque l’on souhaite effectuer une régulation PID à pression constante. Mode Régulateur de débit : Dans ce mode de fonctionnement, la sortie est asservie au débit calculé à l’aide du capteur de pression. Le point de fonctionnement est défini manuellement par l’utilisateur dans le menu principal. Les paramètres de l’asservissement et la constante K sont définis dans le menu réglage. Ce mode est utilisé lorsque l’on souhaite effectuer une régulation PID à débit constant. 7/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 8 Le nombre maximum de périphériques sur le bus est fixé par la norme à 32 unités. Le timeout du produit est de 500ms. Par défaut et après un reset du produit, ces paramètres sont les suivants : Adresse Modbus: 001, Vitesse de 9 600Bps / Parité Paire / 1 Bit de Stop (9600 8E1) Les fonctions suivantes du standard Modbus sont implémentées dans le produit : ➢ 0x03 : Read Holding registers. ➢ 0x04 : Read input register. ➢ 0x06 : Write single registers (Broadcast supporté) ➢ 0x10 : Write multiple registers. (Broadcast supporté) ➢ 0x11 : Report slave ID. 8/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 9 9/10 Notice d’instructions CAIROX REGULO ‐ rev1 ‐ 13/04/2021 ...
- Page 10 GARANTIES D.E.E.E Cet appareil est garanti un an à compter de la date d’achat contre tous défauts de fabrication. Dans ce cadre, Applicable dans les pays de l’union la société CAIROX assure l’échange ou la fourniture des européenne et les autres pays disposant pièces reconnues défectueuses après expertise par son de systèmes de collecte sélective service après‐vente. En aucun cas, la garantie ne peut ...
