LEGRAND D22 Manuel D'installation

Retrouvez tous les produits du fabricant Legrand sur notre site internet www.confort-electrique.fr
Interrupteur horaire
D22 - 2 Canaux
4 126 41 / 42 / 33 - 047 71 / 6047 70 / 72
!
Consignes de sécurité
Ce produit doit de préférence être installé par un électricien professionnel, faute de quoi vous vous exposez à un risque d'incendie ou
d'électrocution. Avant d'effectuer l'installation, lire la notice d'utilisation, tenir compte du lieu de montage spécifique au produit et utiliser
exclusivement les accessoires d'origine. Tous les produits Legrand doivent exclusivement être ouverts et réparés par des employés Legrand spé-
cialement formés à cet effet. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplacement et garanties.
Utiliser exclusivement les accessoires de la marque Legrand.
L'appareil contient une pile primaire au LiMnO
rebut conformément à la législation nationale sur la protection de l'environnement.
Affichage de
la sortie
Fonction
Emplacement
pour clé
transfert de
programme
c
600W
3680W 2000VA
max. 70µF

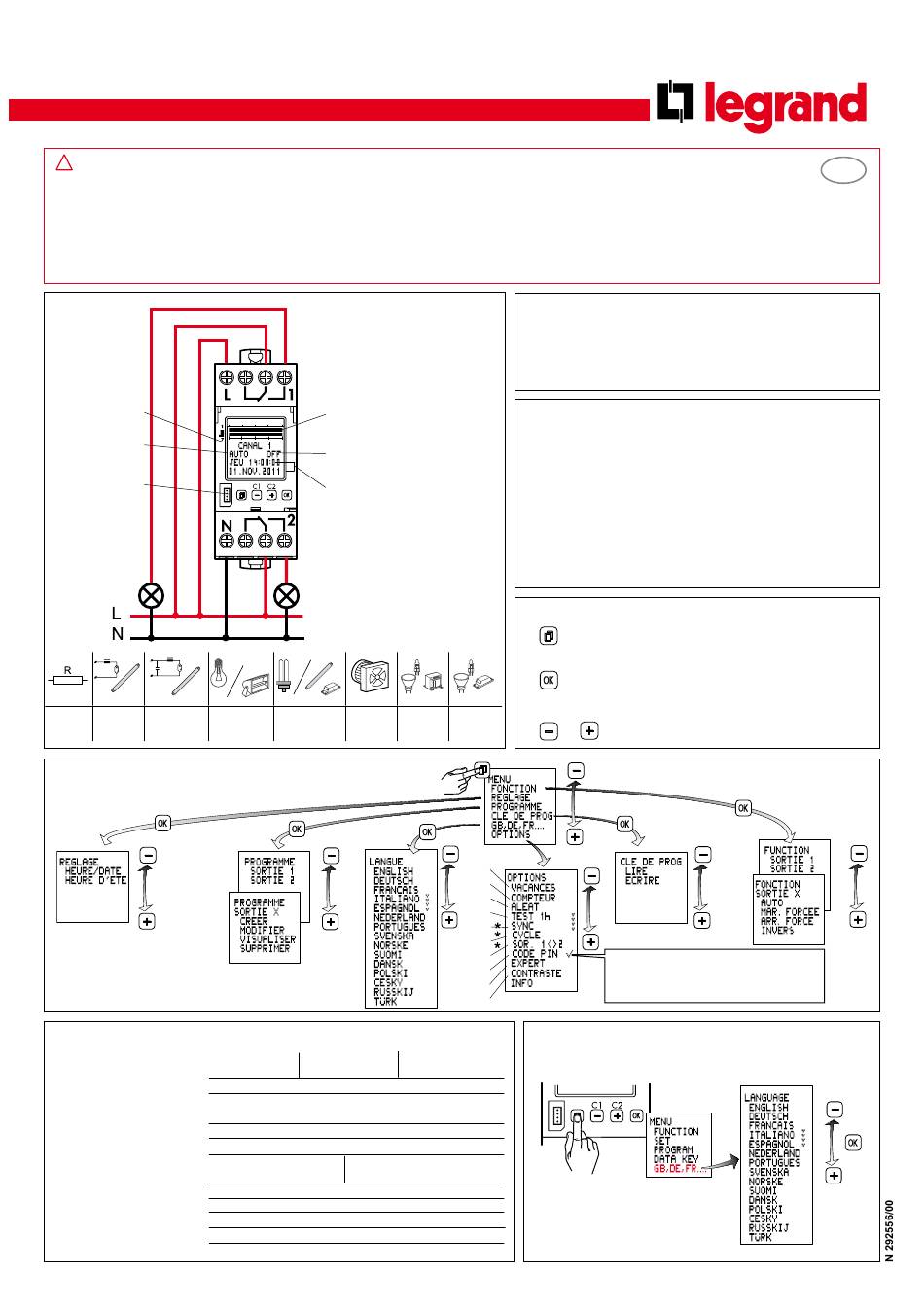

Vue d'ensemble
b
* Seulement disponible en mode EXPERT
Caractéristiques techniques
Alimentation : 230V 50/60Hz
Consommation : ca. 1,5 W
2 contact inverseur 16A 250V~µ cos ϕ = 1
Contact de sortie:
Fluo compensé parallèle: 600W max. 70µF
Précision de l'horloge: ~ 0,1 s /jour
conducteurs rigides
Capacité des bornes: 1,5...4 mm
Nbre de programmes maxi: 28 programmes par sortie
Réserve de marche: 5 ans
Température de stockage: -20°C à +60°C
Température d'utilisation: -20°C à +55°C
IP: 20
. Celle-ci doit être retirée de manière appropriée lorsque le produit est arrivé en fin de vie et mise au
2
Vue d'ensemble des temps
de commutation programmés
pour la semaine
Résolution 30 min
0 6 12 16 24
Etat de la sortie
Jour, heure, date
+
2000W 1000W 2000VA
a
c
4126 41 4126 42
047 71 6047 70
120V 50/60Hz
2
Téléchargé sur www.confort-electrique.fr
Mode de fonctionnement: Type 1.B. S. T.
IEC/EN 60730-1, IEC/EN 60730-2-7
Fonctionnement en environnement courant
Montage: Montage dans coffret de distribution,
Degré d'encrassement: 2
Sortie logique à contact sec
Tension de choc nominale: 4 kV
Informations générales
• Mise en service: A la mise sous tension, l'interrupteur horaire
démarre avec la dernière fonction réglée.La position du relais est
prédéfinie par le programme.
• En cas d'absence secteur:
- écran non éclairé
- accès à la lecture de la clé transfert de programme seulement par le
menu déroulant.
• En cas d'alimentation par le réseau (230V), le contact de sortie ne
peut commuter de la très basse tension (24V) et inversement, en cas
d'alimentation du produit en très basse tension (24V), le contact de sor-
tie ne peut commuter la tension du réseau (230V).
Clavier
Sélection du menu, retour au menu,
retour au menu principal par appui continu d'environ >1 s
Validation de la sélection ou réutilisation des
+
+
paramètres
C1
2000VA 2000VA










A
4126 43
6047 72
24V AC/DC
fils souples
1,5...2,5 mm
2
• Sélection des rubriques du menu ou réglage
C2
des paramètres
• Choisir la sortie
g
Ce symbole signale que la
sélection est active.
Choix de la langue
®
FR
d
