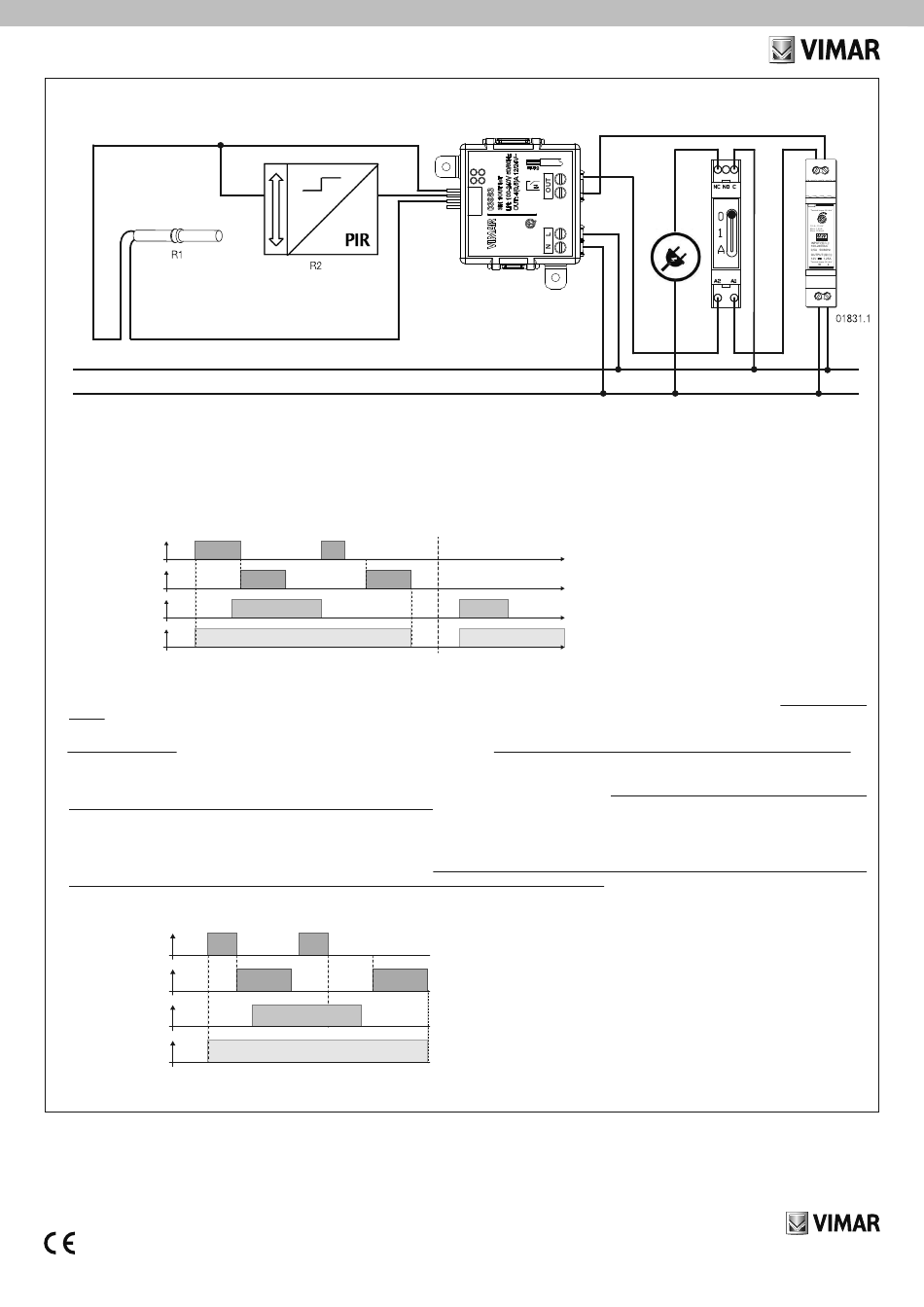

CONNEXION POUR LOGIQUE PRÉSENCE CHAMBRE (exemple avec contacts magnétiques et détecteur IR traditionnel)
L
N
R1 : Contact magnétique d'encastrement art. 01820
R2 : Détecteur IR avec sortie à contact sec
Ce type de connexion permet de configurer le module 03983 comme un capteur logique de présence, avec possibilité de choisir d'utiliser IN1 et IN2 câblés à des dispositifs non connectés ou
d'autres capteurs View Wireless (contact magnétique 03980 ou capteur radar 02692) comme entrées.
La logique qui en détermine le fonctionnement est illustrée dans le diagramme ci-après :
Contact magnétique porte
Temps de vérification
présence
Détecteur à infrarouges
Présence dans la chambre
1. Lorsque la chambre est vide et éteinte, en ouvrant la porte, ou le contact magnétique, le système ferme le contact du relais ; de plus, si cette option est sélectionnée, le système valide un
scénario choisi parmi les scénarios disponibles.
2. Tant que la porte reste ouverte, la chambre reste validée (contact relais fermé) et l'état des détecteurs de présence n'est pas pris en compte.
3. À la fermeture de la porte, après un temps de retard réglable pour éviter l'hystérèse du détecteur, le « Temps de vérification présence » démarre, au cours duquel l'état du détecteur IR est
détecté.
4. Si les détecteurs captent au moins un mouvement ou au moins une fois la présence d'une personne pendant le « Temps de vérification présence », la présence est confirmée. Le « Temps
de vérification présence » s'arrête et les informations qui proviennent des capteurs ne sont plus prises en compte. Au contraire, si aucun mouvement ou présence n'est détecté au cours du
« Temps de vérification présence », une fois le temps expiré, le contact du relais s'ouvre et, si l'option est sélectionnée, un scénario de OFF choisi parmi les scénarios disponibles se déclenche.
5. La situation reste inchangée (client présent ou client absent) jusqu'à la réouverture de la porte, ce qui fait redémarrer le cycle.
6. Si le relais est déjà activé à l'ouverture de la porte, avec le contact fermé (présence dans la chambre déjà confirmée), rien d'autre ne se produit ; aucun scénario ne se déclenche.
7. Si plusieurs personnes se trouvent dans la chambre et une personne sort en déclenchant le cycle alors que la deuxième personne n'est pas détectée parce qu'elle reste immobile ou n'est
pas détectable (elle pourrait par exemple être au lit), la chambre s'éteint. Dans ce cas, à la première détection de mouvement/présence, il suffit que le relais se ferme pour déclencher le cycle
(présence confirmée sans déclenchement du scénario) jusqu'à la prochaine fermeture de la porte et nouveau cycle de contrôle.
Si le « Retard temps de vérification présence » est réglé sur une valeur supérieure à 0, le diagramme devient le suivant :
Contact magnétique porte
Temps de vérification
présence
Détecteur à infrarouges
Présence dans la chambr
N.B. Tous les paramètres sont définis à travers l'appli View Wireless.
03983 01 2410
1.A
Retard temps de vérification
présence
IN -
IN 2
IN 1
P
Retard temps de vérification présence* = 0
1.B
*Il s'agit du retard sur la vérification présence (pendant le « Temps de
vérification présence ») pour compenser l'hystérèse des capteurs IR
et du radar.
« Présence dans la chambre » représente la sortie du module 03983
qui doit également pouvoir être configurée comme « Actuateur
scénario » lorsque le relais s'ouvre et lorsqu'il se ferme (deux
actuateurs différents).
Le relais fonctionne en mode bi-stable (non modifiable).
Le scénario ne doit pas être validé si la porte est fermée (cas 1.B).
Après avoir créé l'application, les paramètres à définir sont « Temps
de vérification présence » et « Retard temps de vérification présence ».
-
+
+V
−V
Vo
Adj.
MEAN WELL
Viale Vicenza, 14
36063 Marostica VI - Italie
www.vimar.com
