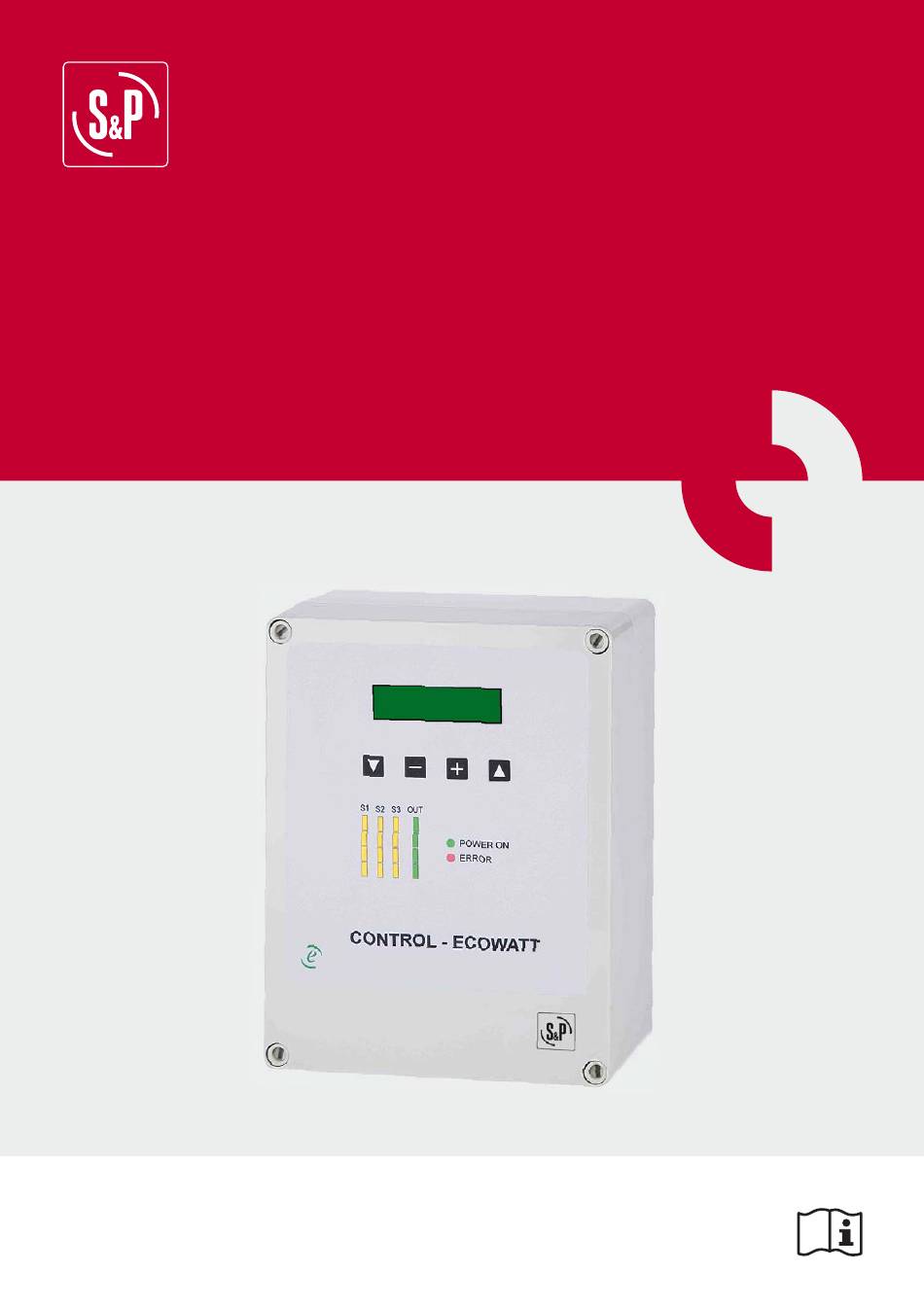

- Page 1 CONTROL ECOWATT...
- Page 22 CONTROL ECOWAT AC/DC Alimentation monophasée 90-230V 50/60Hz Entrée digitale E3 Entrée digitale E2 Entrée digitale E1 Entrée “Hall” Sortie 0-10V “slave” Sortie 0-10V “master” Entrée analogique S3 0-10V/4-20mA Entrée analogique S2 0-10V/4-20mA Entrée analogique S1 0-10V/4-20mA...
- Page 23 CONTROL ECOWAT AC/4A Entrée digitale E3 Sortie moteur monophasée Entrée 230V 50Hz digitale E2 Entrée digitale E1 Alimentation monophasée 230V 50Hz Sortie 0-10V “slave” Sortie 0-10V “master” Entrée analogique S3 0-10V/4-20mA Entrée analogique S2 0-10V/4-20mA Entrée analogique S1 0-10V/4-20mA...
-
Page 24: Alimentation
CONTROL ECOWATT AC/DC: version avec alimentation monophasée AC et sortie analogique 0-10V pour moteurs DC ou convertisseur de fréquence. (Fig.2) CONTROL ECOWATT AC/4A: version avec alimentation monophasée AC et sortie en tension pour moteurs monophasés jusqu’à 4A. Pour cette version, les sorties analogiques 0-10V pour un moteur DC ou un convertisseur de fréquence, son aussi... - Page 25 Appuyer sur la touche – ou + pour changer la fonctionnalité (réglage d’usine: PROPOTIONAL INTÉGRAL ) Fonctionnalité “PROPORTIONAL INTÉGRAL” Avec ce mode de fonctionnement le CONTROL ECOWATT est prévu pour travailler autour d’un point de consigne. Une seule valeur d’entrée est possible. Les systèmes de ventilation à...
- Page 26 Avec ce mode de fonctionnement le CONTROL ECOWATT est prévu pour travailler avec une, deux ou trois entrées analogiques (J6, J7 et J8), 4-20mA ou 0-10V. Le CONTROL ECOWATT réagit en fonction du paramètre ayant la plus grande demande. Les sondes se raccordent sur les entrées S1(J6), S2(J7) et S3(J8).
- Page 27 Pour changer les valeurs d’entrée réglées en usine: Appuyer sur une des 4 touches de la face avant. Sur l’écran s’affiche “IN1 Type”. Ce paramètre permet de choisir l’unité de mesure du canal 1(sonde 1). Les unités admises sont les suivantes: o “OFF”...
- Page 28 S3 ALARM=90%(ºC) Fonctionnalité “MINI/MAXI” Avec ce mode de fonctionnement le CONTROL ECOWATT est prévu pour travaillé avec une, deux ou trois entrées du type « contact » (J12, J13 et J14), contact normalement ouvert (NO) ou normalement fermé (NC). Le CONTROL ECOWATT agit en fonction de la première entrée changeant d’état et passe à...
- Page 29 – Sortie sur les bornes 14 et 15 du bornier J11. S1: 60 PR-OUT: 80% Hall pulses: 0 Pour la version CONTROL ECOWATT AC/4A, il est possible de fixer la tension minimale de sortie entre 80V et 150V. Elle se règle par la position de micro-interrupteurs (valeur d’usine: 80V): Vmin...
- Page 30 0,9 x 50 = 45ªC LED ERREUR - RELAIS DE SORTIE Les CONTROL ECOWATT disposent, sur la face avant, d’une led “ERROR” et, sur le circuit imprimé, de deux relais RL1 et RL2, avec les fonctions suivantes: La fonction du relais 1 (J3) est Alarme ou Erreur, parallèlement avec la led “ERROR”.
- Page 31 Entretien: Aucun, il est conseillé de vérifier régulièrement l’état et le serrage des connections et que la température ambiante se maintienne dans les limites acceptables par l’appareil. Conformité aux Normes: Les CONTROL ECOWATT sont conformes aux exigences des Directives Européennes et sont marqués CE.
