Circuito secundario
"lado aplicación"
Conexión 3/4" (PWW 9000-12000)
Conexión 1" (PWW 18000-24000)
Circuito principal
"lato sistema"
Conexión 3/4" (PWW 9000-12000)
Conexión 1" (PWW 18000-24000)
¡ATENCIÓN!
hidráulicos.
Nota:
Cuando los refrigeradores no incluyen cables de alimentación ni alarmas (o conectores industriales), realice el
cableado en la regleta de conexiones, dentro del cuadro eléctrico, siguiendo el diagrama eléctrico adjunto al
refrigerador.
La instalación eléctrica debe cumplir con todas las normas de seguridad aplicables vigentes.
Es necesario instalar unos fusibles de protección (indicados en el esquema eléctrico) o un interruptor magnetotérmico
antes del cable de alimentación eléctrico.
Asegúrese de que el sistema esté conectado a tierra correctamente.
Compruebe que la tensión y frecuencia de alimentación correspondan a las especificaciones indicadas en la placa de
características de la unidad o en el diagrama de conexiones adjunto.
70040-133_01-_ (ES-FR-RU)
Español
ENTRADA
SALIDA
ENTRADA
SALIDA

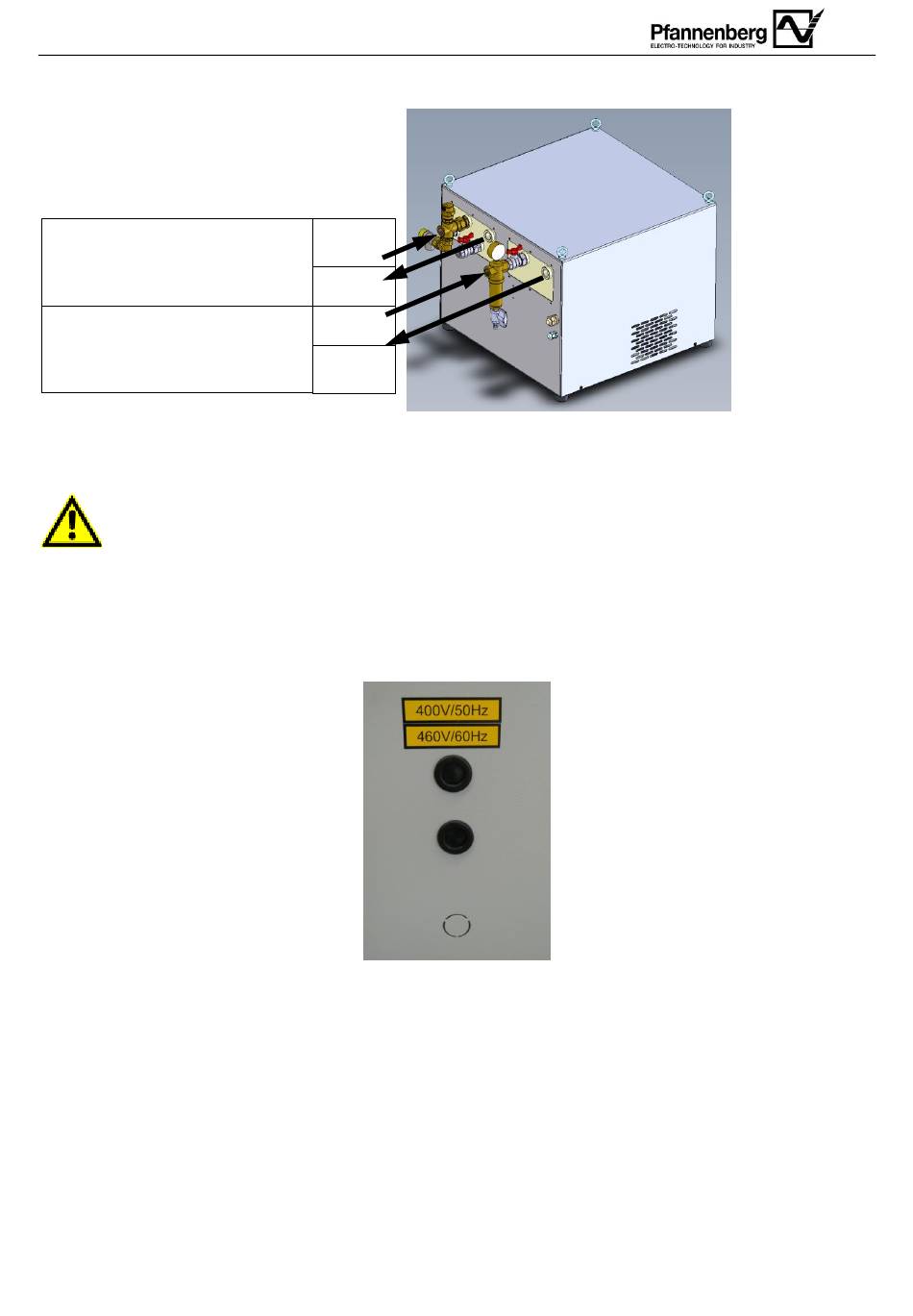

Figura 3.b – Placas para las conexiones hidráulicas
(PWW)
En caso de unidad con depósito, llene este último antes de conectar los tubos
Ejemplo de conexiones eléctricas
Las conexiones eléctricas de la unidad quedan a cargo del cliente
Figura 4 – Placa para conexiones eléctricas
9
