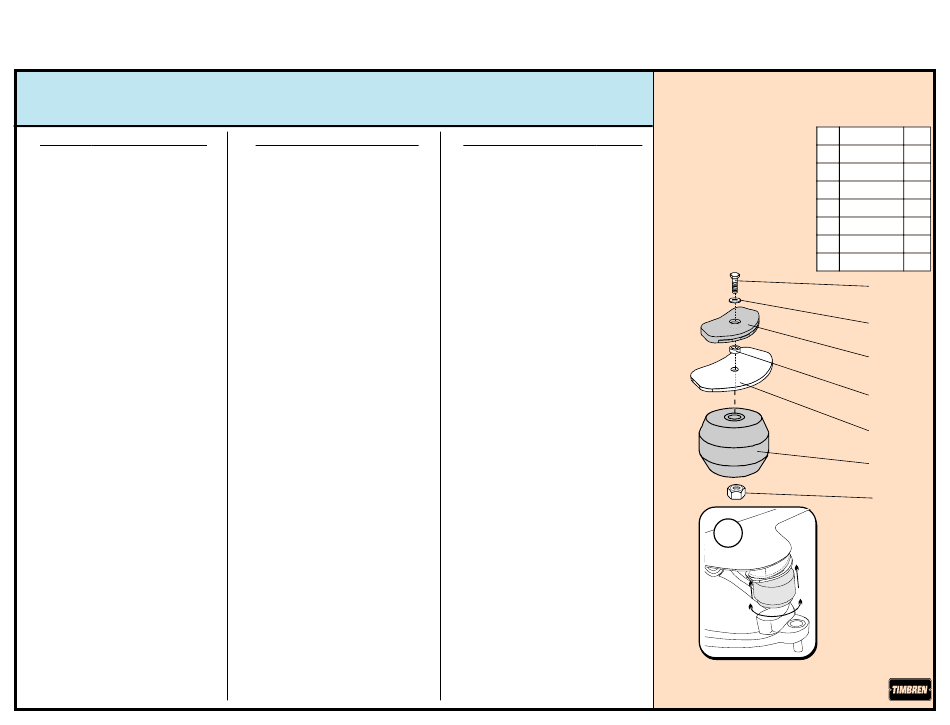

Timbren SES JFL4A Instructions De Montage

JFL4A
INSTALLATION INSTRUCTIONS
a) Raise vehicle allowing the axle to hang
freely.
b) Remove existing bump stop by prying
out of bump stop cup
c) Position Aeon spring assembly into bump
stop cup. Push and twist simultan-
eously. ( See diagram A ) Ensure
the assembly is fully seated in cup.
d) Lower vehicle.
Do not exceed vehicle manufacturer's recom-
mended axle weight rating. Check for AEON
interference with vehicle components - Under
load AEON ® will "expand" in diameter.
JEEP
INSTRUCTIONS DE MONTAGE
a) Soulever le véhicule de sorte que
l'essieu soit dégagé.
b) Retirer la butée de suspension
existante en insérant un levier dans
l'échancrure de la butée de suspension.
c) Placer le bloc de ressorts Aeon dans
l'échancrure de la butée de suspension.
Pousser et tourner simultanément. ( Voir
les schéma A ) Veiller à ce que
l'assemblage soit entièrement placé
dans l'échancrure.
d) Redescendre le véhicule.
Ne pas dépaSser le poids nominal sur l'essieu
®
recommandé par le fabricant du véhicule. Vérifier
que le ressort AEON ® n'a pas d'incidence sur
d'autres pièces du véhicle - Le ressort AEON
augmentera son diamètre avec la charge.
Front suspension package
Ensemble pour suspension avant
Ensemble para suspensión de delantero
INSTRUCCIONES DE INSTALACIÓN
a) Levante el vehículo dejando que los
ejes cuelguen libremente.
b) Retire el tope de suspensión existente
haciendo palanca en la copa del tope
de retención
c) Coloque en posición la unidad de
resorte Aeon en la copa del tope de
retención. Empuje y tuerza
simultáneamente. ( Vea Diagrama A )
Asegúrese de que la unidad está
totalmente encajada en la copa.
d) Baje el vehículo.
No exceda la carga nominal en el eje recomendada
por el fabricant del vehículo. Compruebe que no
haya interferencia entre el ressorte AEON
®
otros componentes del vehículo. Bajo carga, el
resorte AEON ® se ampliá en diámetro.
Ref. = Reference = No. de référence = Núm. de referencia
Part = Part #. = No. de pièce
Qty. = Quantity = Quantité
A
® y los
11/18/09
= Núm. de pieza
= Cantidad
Ref Part Qty
1 F11064-150 2
2 F40031-020 2
3 A25780-75000 2
4 A1755B 2
5 K52221-003 2
6 A00170-55P20 2
7 F31003-150 2
1
2
3
4
5
6
7
JFL4A
