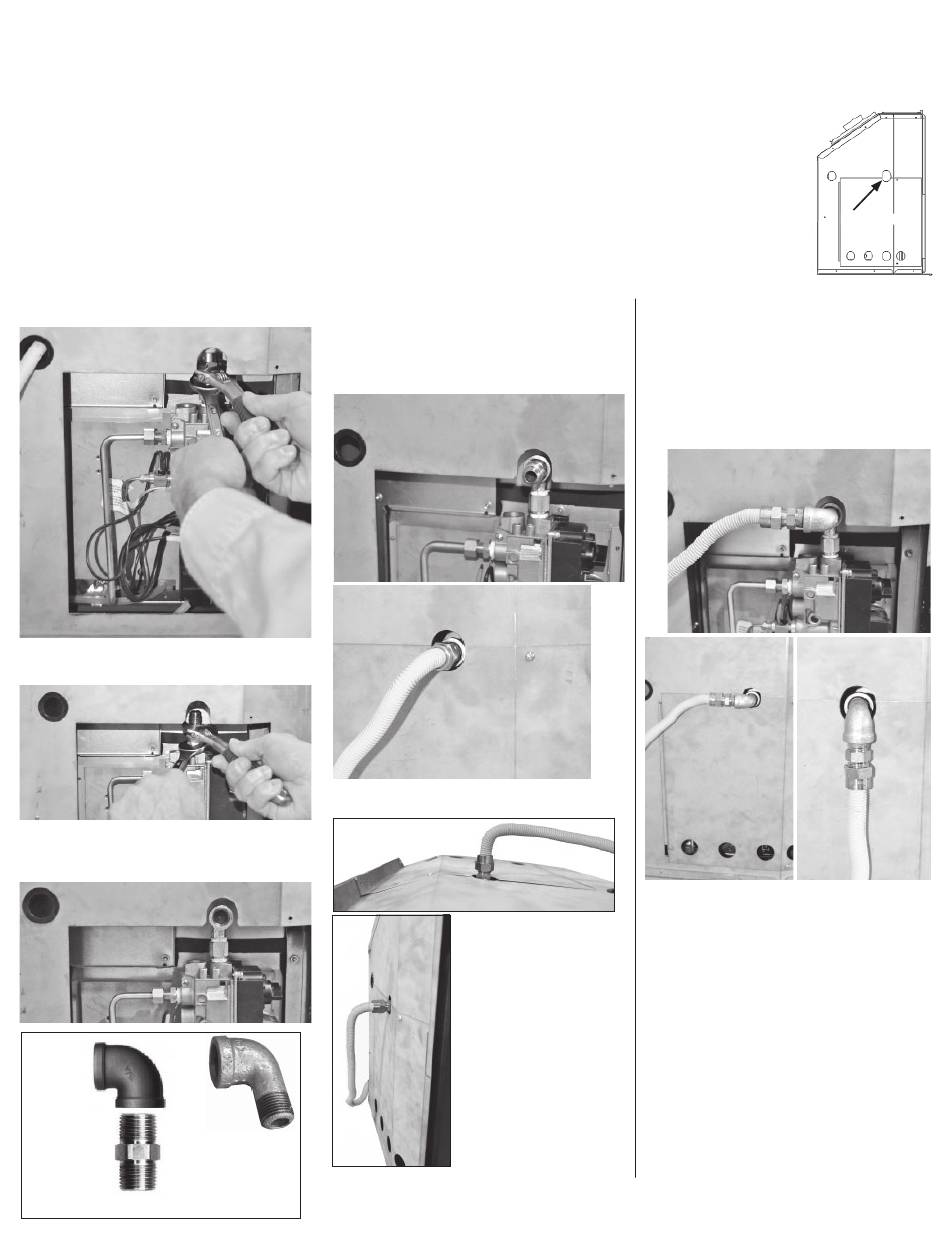

Installation
Dans les cas ou les codes locaux ne permettent pas
l'usage d'un raccord souple dans la caisse du foyer,
rebranchez le raccord souple à l'extérieur de la caisse.
Une ouverture à cet eff et a été ajoutée à la caisse du
foyer.
1. Enlevez le raccord souple.
2. Enlevez le raccord évasé.
3. Installez un nouveau raccord
d'entrée en coude.
OU
Coude 3/8" +
raccord fi leté
court 3/8"
Raccords communs requis (non fournis)
Option 1
4. Ajoutez le raccord évasé au nou-
veau coude et le raccord souple.
Fermez le panneau d'accès.
Raccord souple redirigé à l'aide d'un coude
coude(s)
mâle-femelle
3/8" (si
permis)
Utilisez des raccords communs (non
fournis) pour rediriger la position du rac-
cord souple. NOTE : le rayon de courbe
du raccord souple doit être de la grosse-
ur minimale d'une balle de golf (approx.
1-3/4" ou 44 mm).
Vu du haut,
côté gauche
Vu de l'avant
côté gauche
Alimentation de gaz
Option 2
4. Ajoutez un deuxième coude,
le raccord évasé et le raccord
souple. Dirigez-le vers l'arrière
de l'appareil ou vers le bas.
Fermez le panneau d'accès.
Raccord souple redirigé à l'aide
de deux coudes
Ouverture
21
