Instructions d' utilisation › INFINITY UNIVERSAL › 11885 + 12006
FR
08

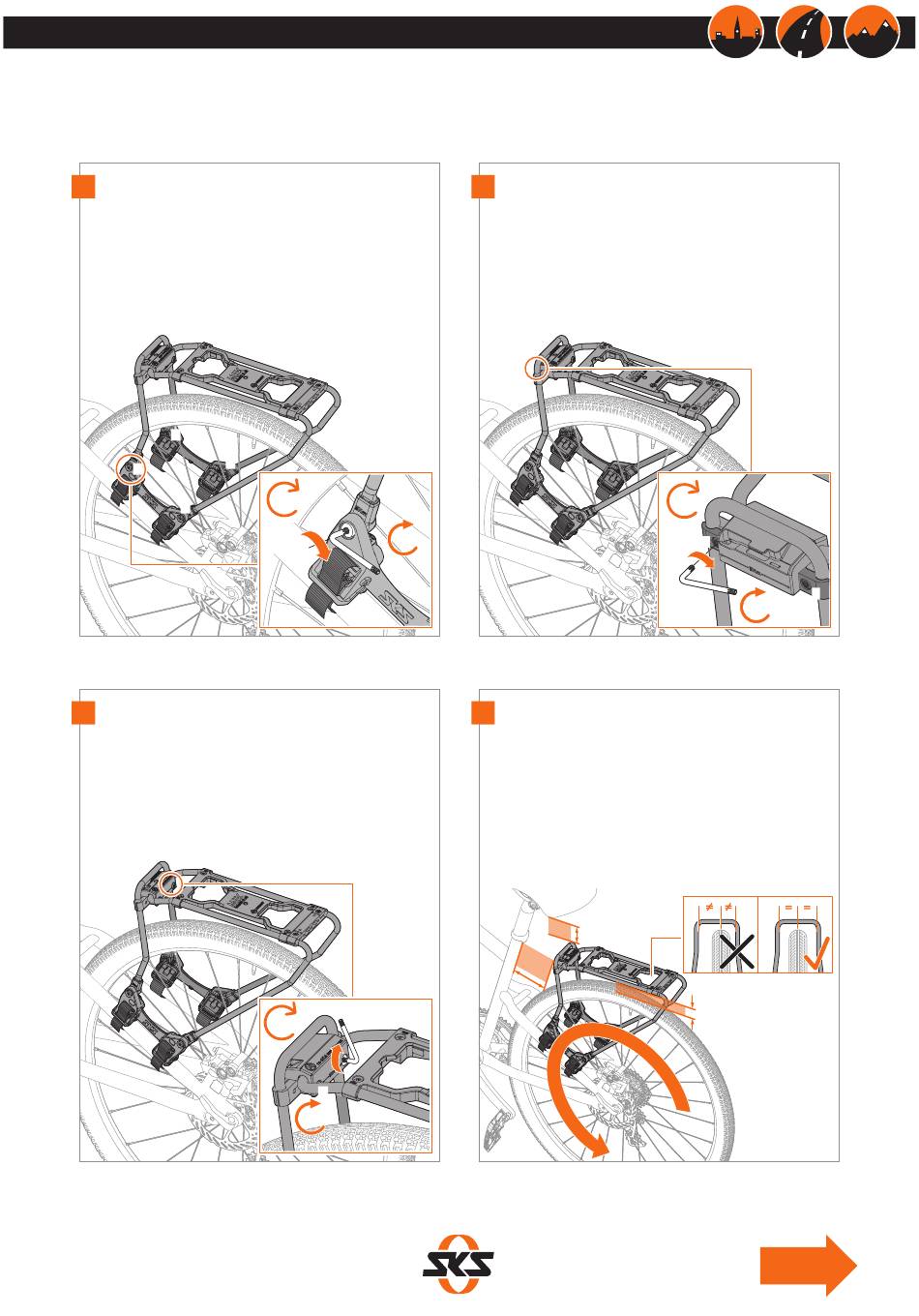

Serrer fermement les vis (I)
dans les adaptateurs de cadre
(B) pour fixer le positionnement
du porte-bagages.
I
I
FR
10
Serrer à fond les vis (III) du
porte-bagages.
Remarque. Serrer les vis (I) à
5 Nm.
I
4x
I
I
O
1.
Remarque. Serrer les vis à
5 Nm.
1.
2x
5 Nm
FR
09
Serrer à fond les vis (II) du
porte-bagages.
5 Nm
FR
11
Contrôle visuel. Vérifier la
distance par rapport à tous les
composants mobiles du vélo :
par exemple la tige de selle, la
roue arrière et le frein.
P
GERMANY
ALLROAD
ALLROAD
ROAD
ROAD
Remarque. Serrer les vis à
5 Nm.
2x
II
Q
1.
5 Nm
Remarque. Dans le cas de
cadres à suspension, veiller à
ce que l'écart soit suffisant pour
l'ensemble du débattement.
Si ce n'est pas le cas : Desser-
rer les vis (I-IV) et répéter les
étapes 02 à 11.
> 1 , 5
c m
MOUNTAIN
MOUNTAIN
