Instructions d' utilisation › INFINITY UNIVERSAL › 11885 + 12006

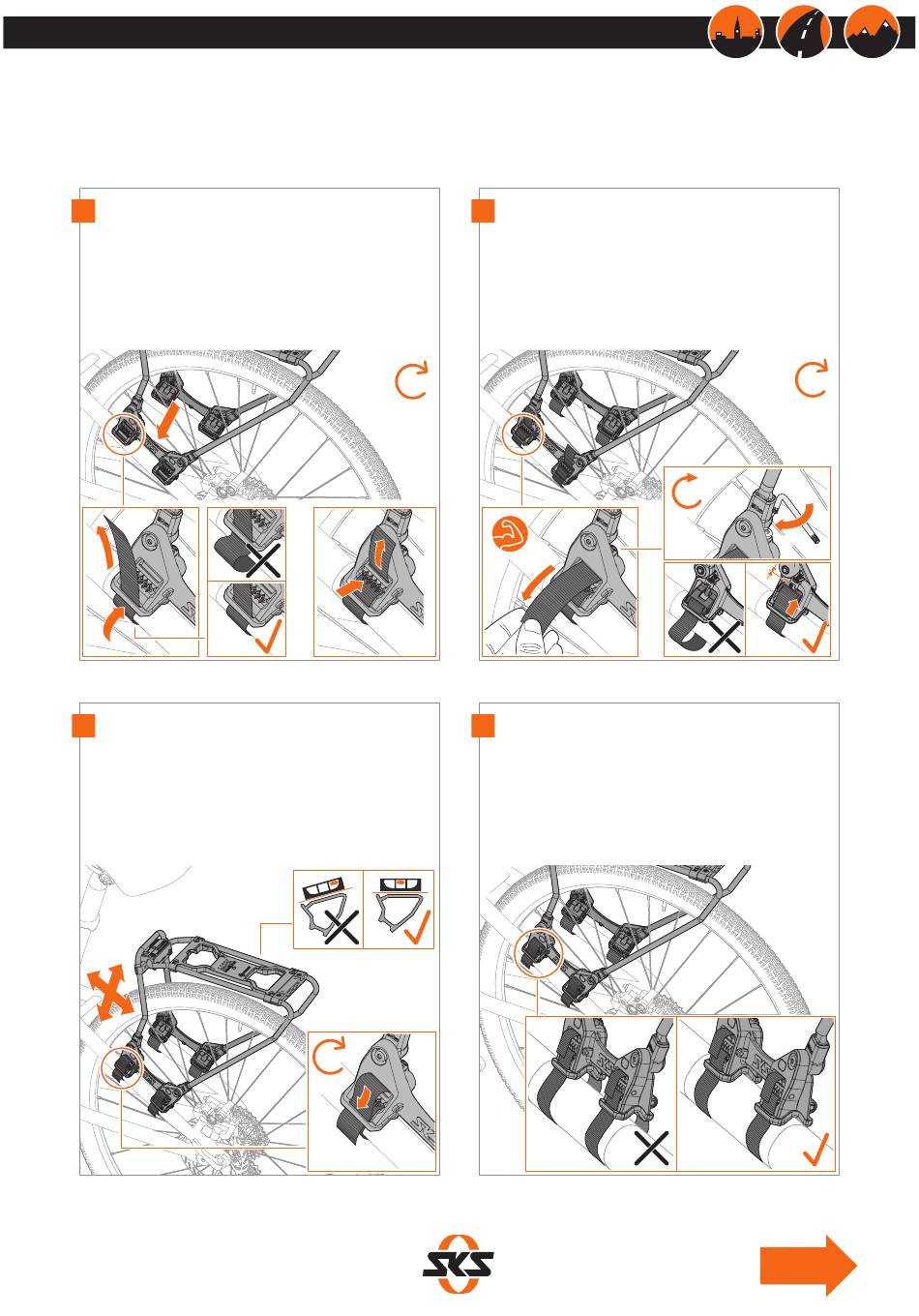

FR . Monter le porte-bagages
FR
04
Placer le porte-bagages (A) sur
les films de protection (D).
Passer les sangles (E) autour
du cadre et les enfiler dans
l'adaptateur de cadre (B).
C
1.
E
M
3.
2.
B
E
FR
06
Aligner le porte-bagages (A) à
l'horizontale et le centrer au-
dessus de la roue arrière.
1.
Remarque. Bouger légèrement
les sangles vers la droite et la
gauche pour les faire passer
plus facilement dans le tendeur.
5.
4.
Conseil. Enfiler les sangles qui
dépassent dans les languettes
prévues à cet effet.
A
C
4x
2.
FR
05
Tirer les sangles (E) vers le bas
en exerçant une légère force,
les maintenir et les fixer avec la
vis (IV).
4x
1.
E
M
FR
07
Contrôle visuel. Vérifier le
positionnement correct des
points d'appui sur le cadre
du vélo.
GERMANY
ALLROAD
ALLROAD
ROAD
ROAD
Remarque. Serrer la vis (IV) à
3 Nm. Le tendeur doit être serré
jusqu'à la butée finale.
4x
3 Nm
2.
IV
N
Remarque. Les câbles ne
doivent pas être bloqués après
le montage.
MOUNTAIN
MOUNTAIN
