PrimAster EASY-6 OPEN Manuel D'installation
Les langues disponibles
Les langues disponibles

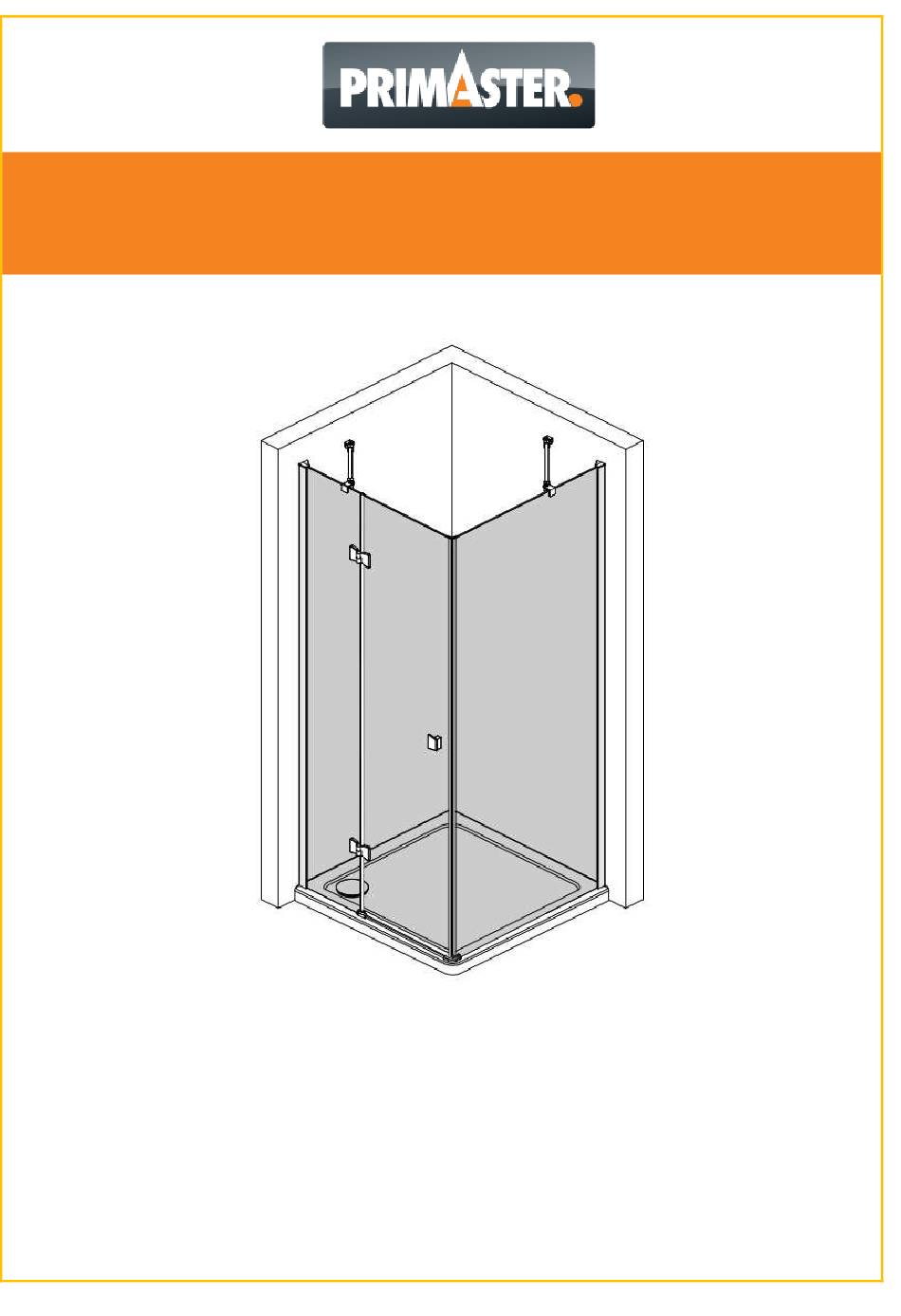

EASY-6 OPEN Drehtür links mit Seitenwand rechts
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch
auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung
durch einen autorisierten Fachmann vornehmen zu lassen. Sollte unser Produkt nicht nach
Anleitung montiert sein, entfällt der Gewährleistungsanspruch.
EAN 2077823013287
1
Table des Matières
Manuels Connexes pour PrimAster EASY-6 OPEN
Sommaire des Matières pour PrimAster EASY-6 OPEN
-
Page 17: Easy-6 Open Porte Tournante À Gauche Avec Paroi Latérale À Droite
EASY-6 OPEN Porte tournante à gauche avec paroi latérale à droite EAN 2077823013287 Veuillez lire attentivement la notice d’utilisation et la conserver afin de pouvoir la consulter ultérieurement. Nous vous recommandons de confier l’installation de notre produit à un professionnel agréé... - Page 18 FR Démarche à suivre avant toute installation Déballez le produit et vérifiez qu’il est en parfait état et qu’il ne manque rien. Le matériel fourni a été conçu pour installer la porte sur un mur carrelé. Veillez à utiliser le matériel adapté si le mur est de tout autre type.
- Page 19 Vue éclatée...
-
Page 20: Liste Des Pièces
Liste des pièces Description Pièce Référence Cache du profilé de cadre gauche SLB209 Cache du profilé de cadre droite SLB210 Cache du profilé de paroi gauche SLB329 Cache du profilé de paroi droite SLB330 Profilé de paroi LC205 Support en plastique pour profilés à clipser SLG342 Profilé... - Page 21 Inspectiond mur et du bac de douche 1. Vérifiez que le bac de douche est à niveau. 2. Les carreaux ou autres revêtements muraux situés tout autour du bac de douche doivent être proprement scellés avant de poser la paroi de douche. 3.
- Page 22 Étape 1 – pose des profilés de paroi 1. Avant le montage, définir avec un crayon à papier le milieu du coin avant du bac de douche. 2. Ce marquage vous aidera plus tard à orienter la cabine de couche.
- Page 23 Étape 2 - montage des éléments fixes extérieur intérieur Vue de dessus Vue intérieure Vue intérieure...
- Page 24 Étape 3 – montage de la porte tournante Avant d’accrocher les portes, veuillez utiliser le lubrifiant QT0002 pour le boulon. intérieur extérieur REMARQUE : Enfoncer de 1-2 mm la jointure supérieure dans le logement avant de placer et insérer la jointure inférieure.
- Page 25 Étape 4 - montage des poignées intérieur extérieur *Les vis sont vissées de l’intérieur.
- Page 26 étape 5 - Orientation des portes et montage des baguettes aimantées Vue intérieure...
- Page 27 Étape 6 – Montage de la pièce bombée en aluminium...
- Page 28 Étape 7– Montage des stabilisateurs Vue extérieure Vue intérieure Étape 1 Étape 2 Étape 1 Étape 2...
- Page 29 Étape 8 : montage des profilés hydrophobes Remarque : Les profilés hydrophobes sont montés sur la plaque de la vitre fixe. intérieur extérieur Vue extérieure intérieur extérieur...
- Page 30 Étape 9 – pose des profilés à clipser et des caches...
- Page 31 Étape 10 – pose des joints d'étanchéité en silicone Veuillez attendre 24 heures pour utiliser la douche après la pose du silicone. 1. Réalisez un joint en silicone au niveau du pare-bain, mais uniquement à l’extérieur. 2. Les autres joints en silicone doivent uniquement être réalisés le long des lignes de couleur.
-
Page 32: Easy-6 Open Porte Tourante À Gauche
EASY-6 OPEN Porte tourante à gauche CODE QR -> profilé mobile Cabine d’angle « Easy 6 » 90 x 90 Propriétés du produit Entreprise / provenance Scannez simplement le code QR et regardez la vidéo de montage à l’avance. La déclaration de performance de cet article est à retrouver sur: www.globus-baumarkt.de/artikeldokumente...
