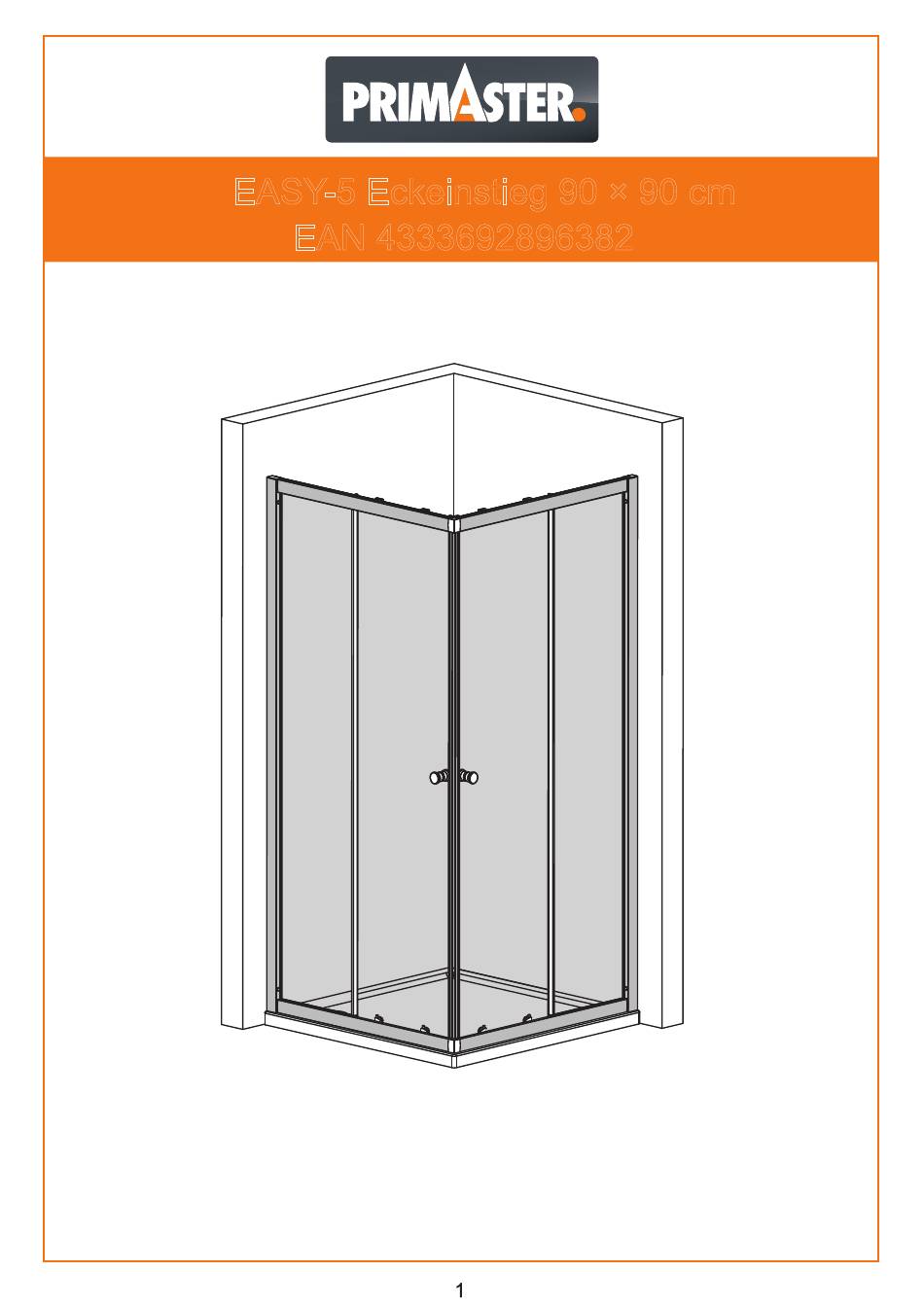

EASY-5 Eckeinstieg 90 × 90 cm
EAN 4333692896382
Lesen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für den späteren Gebrauch auf.
Wir empfehlen die Montage unseres Produktes nur anhand der beiliegenden Montageanleitung vorzunehmen.Sollte
unser Produkt nicht nach Anleitung montiert
sein,entfällt der Gewährleistungsanspruch.Wir empfehlen die Montage
durch einen autorisierten Fachmann vornehmen zu lassen
Table des Matières
loading

Manuels Connexes pour PrimAster EASY-5

Sommaire des Matières pour PrimAster EASY-5

  • Page 14: Cabin D'angle Easy-5 90 X 90 Cm

    Cabin d'angle EASY-5 90 x 90 cm EAN 4333692896382 Veuillez lire attentivement la notice de montage et la conserver afin de pouvoir la consulter ultérieurement.Nous vous recommandons d'installer notre produit uniquement à l'aide de la notice de montage fournie. Toute installation de notre produit réalisée sans suivre les instructions de la...

  • Page 15: Consignes De Sécurité

    Veuillez y prêter attention avant le montage ! ' il est entier et en parfait état. Veuillez déballer le produit et vérifiez qu Veillez à ce que les murs, la baignoire ou les carreaux soient propres, secs et exempts de poussière. Le matériel fourni a été...

  • Page 16: Schéma Éclaté

    Schéma éclaté...
  • Page 17 Schéma éclaté 33 34 27 28 29 N⁰ Description N° d’article Quantité Unité 1 Profilé mural 1847 aluminium argenté LC473C1847Z Pièces 2 Profilé parite fixe 1850 aluminium argent LC471C1850Z Pièces 3 Joint de vitre EVA parite fixe transparente DS1451775 Pièces 4 Bande étanche A DS241294A Pièces...
  • Page 18 Schéma éclaté N⁰ Description N° d’article Quantité Unité 17 Capuchon droit partie fixe profilé ABS chrome SLB863 Pièces 18 Capuchon profilé mural ABS chromé droite/gauche SLB870 Pièces 19 Capuchon de fixation droit ABS chromé SLB869 Pièces 20 Rail supérieur droit/inférieur gauche 809 aluminium argenté LC472C809ZA Pièces 21 Capuchon pour vis ABC chromé...

  • Page 19: Veuillez Vérifier La Surface Du Mur Et La Position Du Bac De Douche

    Veuillez vérifier la surface du mur et la position du bac de douche 1. Veuillez vous assurer que le receveur de douche est à niveau. 2. Les carreaux ou autres revêtements muraux doivent être proprement scellés dans la zone du receveur de douche avant d'installer la douche. Les murs doivent être carrelés jusqu'au bord du receveur de douche et au moins 1.9 mètres au-dessus du bord supérieur du receveur de douche.
  • Page 20 Étape 2 - Raccord du cadre...
  • Page 21 Étape 3 - Montage du cadre Intérieur...
  • Page 22 Étape 4 –Marquage du cadre extérieur Intérieur 30mm 30 ×6 Étape 5 - Fixation du cadre dimensions:885-900×885-900mm 30 ×4...

  • Page 23: Étape 6 - Montage Des Roulettes

    Étape 6 - Montage des roulettes extérieur Vue interne Vue interne Étape 7 - Accrochage des portes coulissantes Veuillez accrocher les roulettes supérieures dans le rail supérieur. Ensuite, appuyez sur les roulettes inférieures et faites-les glisser dans le rail inférieur. Veuillez noter que les roulettes inférieures sont munies d’un ressort pour que les portes coulissantes puissent être suspendues et retirées.
  • Page 24 Étape 8 - Montage final des portes coulissantes Intérieur Intérieur extérieur extérieur Si les portes coulissantes ne se ferment pas correctement ou s'il y a un espace entre les barres magnétiques supérieure et inférieure, vous devrez tourner les vis de la roulette supérieure dans le sens des aiguilles d’une montre ou dans le sens inverse des aiguilles d'une montre pour niveler la cabine.

  • Page 25: Étape 10 - Scellage Au Silicone

    Étape 10 Scellage au silicone Veuillez réaliser un scellement de 10 cm verticalement avec du silicone sur le profilé de verre fixe et sur la transition entre les profilés horizontaux et verticaux gauche et droit. Réalisez un joint en silicone au niveau du pare-bain, mais uniquement à l’extérieur. Posez uniquement le joint en silicone le long des lignes colorées.

  • Page 26: Easy-5 Cabine D'angle 90 X 90 Cm

    EASY-5 Cabine d'angle 90 x 90 cm CODE QR -> profilé mobile Cabine d’angle « Easy 5 » 90 x 90 Propriétés du produit Entreprise / provenance Scannez simplement le code QR et regardez la vidéo de montage à l’avance.
