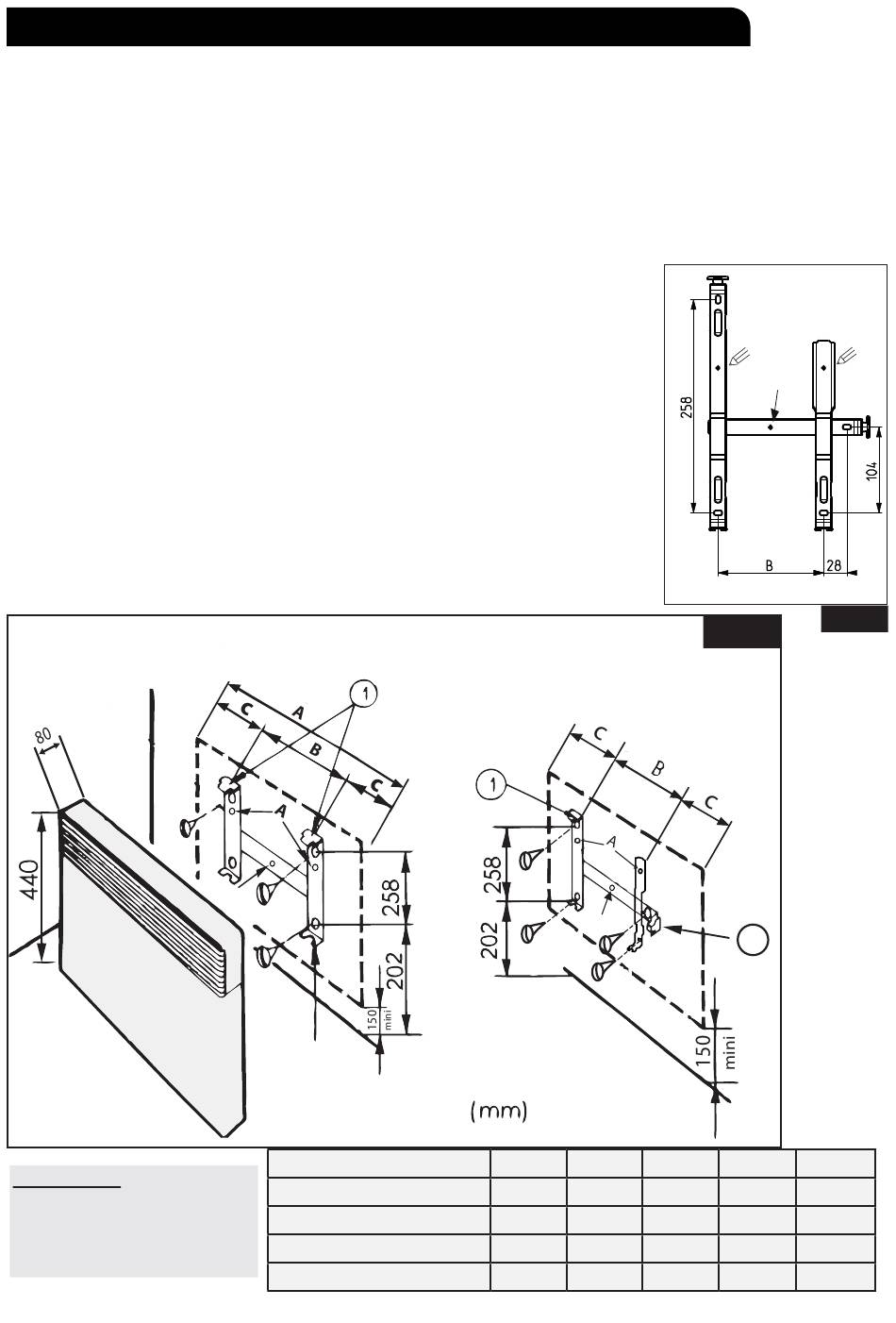

INSTALACE A UPEVNĚNÍ NA ZEĎ
Tento přístroj má být používán upevněný na zeď pomocí dodaného pilíře.
V zájmu snazší montáže a dodržení minimální kóty 150 mm od spodní části přístroje
po zem (Obr. D):
∙ Uvolněte pilíř uštípnutím a vytažením jazýčků vsunutelných v zadní části přístroje
(Zn. 1 Obr. D).
∙ použijte pilíř jako šablonu pro značení tak, že ji postavíte na zem ke zdi. Vyznačte
otvory šablony (Zn. A Obr. C a D) pro označení spodních
upevnění.
∙ znovu přiložte pilíř, aby značky odpovídaly otvorům
spodních upevnění.
∙ zkontrolujte vodorovnost pilíře, vyznačte 2 otvory horního
upevnění, pak vyvrtejte všechny 4 takto označené otvory.
∙ přiložte pilíř znovu ke zdi a upevněte pomocí 4 šroubů
oprům. max. 5,5 mm
Poznámka: Pro boční
vycentrování přístroje
použijte jako pomůcku
otvor ozn. 2 Obr. C a D.
28.
1500 => 2500W
2
Výkony
Výška přístroje (mm)
A (mm)
B (mm)
C (mm)
500W=> 1000W
500 => 1250W
2
500W
1000W
1500W
440
440
440
340
420
580
128
208
178
106
106
201
500=>1000W
A
A
2
B
28
Obr. C
Obr. D
1
2000W
2500W
440
440
740
900
320
405
210
248
