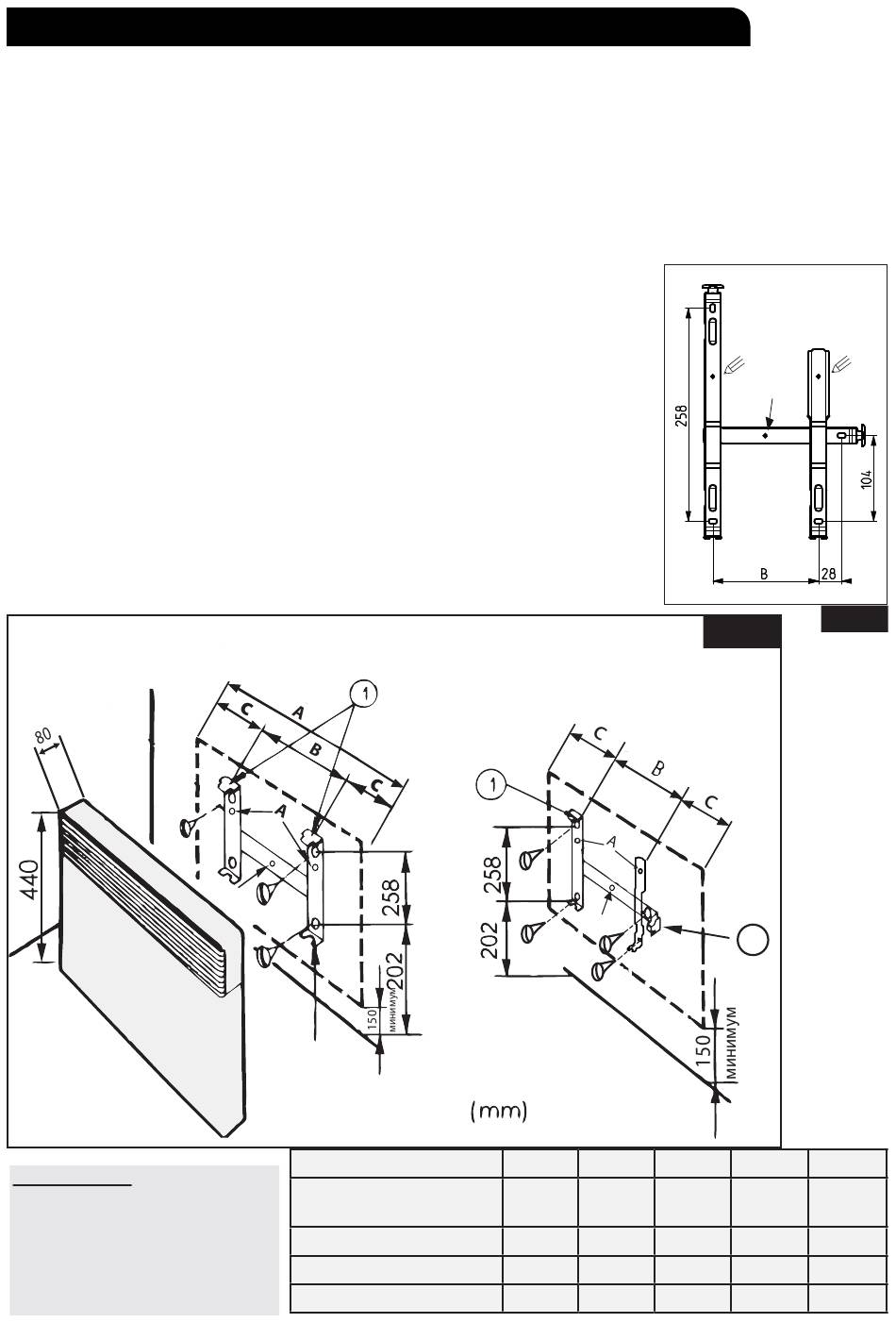

УСТАНОВКА И КРЕПЛЕНИЕ К СТЕНЕ
Данный прибор должен крепиться к стене при помощи поставляемой
в комплекте задней панели. Для облегчения установки и соблюдения
минимального размера 150 мм от нижней части прибора до пола (рис. D):
∙ снимите заднюю стенку, сжав и потянув за два вставляемых язычка на задней
стороне прибора (поз. 1 на рис D).
∙ используйте заднюю панель в качестве шаблона для разметки, положив
ее на пол у стены. Нанесите точки на отверстия,
имеющиеся на задней панели (поз. А, Рис. C и D),
чтобы отметить нижние крепления.
∙ установите заднюю панель так, чтобы совпали метки
с отверстиями в нижних креплениях.
∙ проверьте горизонтальность задней панели, отметьте
2 верхних крепежных отверстия, затем просверлите и
закрепите дюбелями 4 отмеченных отверстия.
∙ приложите заднюю панель к стене и закрепите ее
4 шурупами диаметром не более 5,5 мм.
Примечание: Чтобы
отрегулировать положение
прибора по горизонтали,
используйте отверстие,
обозначенное цифрой 2 на
рис. C и D.
118.
1500 => 2500 Вт
2
Мощность
Высота устройства
(мм)
A (мм)
B (мм)
C (мм)
500 Вт=> 1000 Вт
500 => 1250W
2
500Вт 1000Вт 1500Вт
440 440 440
340 420 580
128 208 178
106 106 201
500=>1000 Вт
A
A
2
B 28
Рис. C
Рис. D
1
2000Вт 2500Вт
440 440
740 900
320 405
210 248
