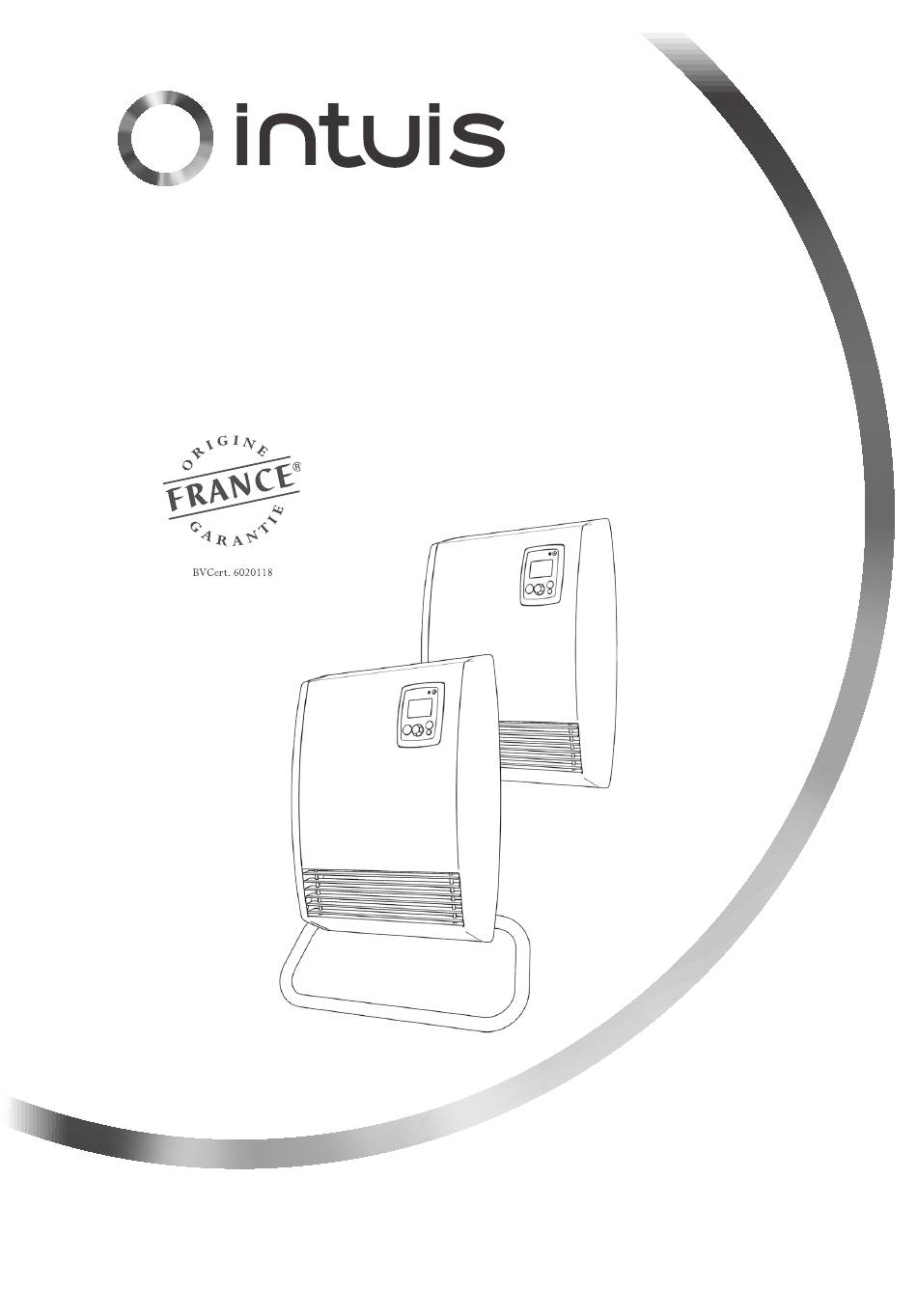

- Page 1 ARIOS D - ARIOS DS CHAUFFAGE SOUFFLANT NOTICE 421AA6071 B00...
- Page 2 - Sommaire & Avant propos page 2 - Sécurité page 3 - Caractéristiques page 7 - Installation et fixation page 9 - Raccordement électrique page 10 - Comment utiliser votre appareil page 11 4.1 Mise en fonctionnement de l’appareil page 11 4.2 Réglage de la température de consigne page 11 4.3 Fonctionnement automatique page 11...
- Page 3 SÉCURITÉ Lire attentivement la notice d’installation et d’utilisation, notamment les consignes complémentaires ci-dessous ATTENTION - Certaines parties Caution, hot surface de ce produit peuvent devenir Attention surface très chaude. très chaudes et provoquer des brûlures. Il faut prêter une atten- tion particulière en présence d’enfants et de personnes vulné- rables.
- Page 4 - Veillez à ne rien introduire dans l’appareil. - L’appareil doit être fixé sur son support, l’utilisation d’adhésifs pour fixer le support ou l’appareil est interdite. - Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne qualifiée. Toutes les interven- tions sur les appareils doivent être effectuées hors tension et par un personnel qualifié.
- Page 5 CONSEILS Lire attentivement la notice d’installation et d’utilisation, notamment les consignes complémentaires ci-dessous AVERTISSEMENTS, CONSEILS : - En règle générale, cet appareil se place de façon à ce que la chaleur produite brasse un maximum de volume d’air. Eviter d’installer l’appareil dans un cou- rant d’air qui risquerait de perturber sa régulation.
- Page 6 Fig . 1 Installation des appareils L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France). Hors volume Hors volume volume 1 volume 2 0,60m Volume 0 Sol ni Volume caché Hors volume volume 2 volume 1 0,60m...
- Page 7 1 - CARACTÉRISTIQUES Epaisseur Puissance avec Poids Référence Dosseret (mm) (mm) (mm) (kg) 1000/2000 M132117 M132217 1000/2000 Appareil de chauffage électrique décentralisé à action directe Caractéristiques Références Puissance thermique Consommation d’électricité auxiliaire Puissance Puissance Puissance À la puissance À la puissance En mode thermique thermique minimale...
- Page 8 1 - CARACTÉRISTIQUES-suite - Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants. - Ce radiateur sèche-serviettes est un appareil : Classe II, , IP24 , 230V~50Hz.
- Page 9 2 - INSTALLATION ET FIXATION - Pour effectuer cette opération, ôter le dosseret de l’appareil à l’aide d’un tour- nevis en agissant sur les 2 pattes repère 1. Poser le dosseret sur la paroi à l’aide de 3 vis (Ø5.5 mm max.) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur (voir Fig.
- Page 10 3 -RACCORDEMENT ÉLECTRIQUE Veuillez lire attentivement les règles de sécurité avant le raccordement de l’appareil. - L’installation électrique doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). - L’appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l’intermédiaire d’une boîte de raccordement.
- Page 11 4 - COMMENT UTILISER VOTRE APPAREIL 4.1. MISE EN FONCTIONNEMENT DE L’APPAREIL Attention : à la premiere mise sous tension ( ou après une cou- pure secteur assez longue ) 00:00 s’affiche , le client doit régler l’heure, voir chapitre 4.8.1.A. Après chaque intervention sur les commandes du boitier, au bout de 5s on revient à...
- Page 12 4 - COMMENT UTILISER VOTRE APPAREIL-suite Auto MANUEL 4.5. FONCTIONNEMENT MANUEL, TOUCHE «MANUEL» Un appui sur la touche permet de prendre la main sur le fonctionnement auto- matique de l’appareil. Les fonctions automatiques sont désactivées (La programmation et les ordres d’abaissement envoyés via le Fil Pilote), et l’appareil se positionne : soit en mode Confort (possibilité...
- Page 13 4 - COMMENT UTILISER VOTRE APPAREIL-suite 4.6.4. MAINTENANCE DE LA MARCHE FORCEE Afin d’assurer un fonctionnement optimal de la marche forcée, un message de maintenance s’affichera sur l’écran LCD du thermostat après 90h de fonctionnement. La maintenance se résume à un dépoussiérage des entrées et sorties d’air (se référer à la rubrique 6.
- Page 14 4 - COMMENT UTILISER VOTRE APPAREIL-suite La fonction «marche/arrêt chauffage» est accessible même en verrouillage. Auto MANUEL La fonction «booster/marche forcée» reste accessible lorsque le thermostat est en verrouillage simple, mais n’est pas accessible en verrouillage avec code. 4.7.3. VERROUILLAGE PARENTAL SIMPLE Appuyer simultanément sur Auto Auto...
- Page 15 4 - COMMENT UTILISER VOTRE APPAREIL-suite Pour déverrouiller 4.7.5. L’INDICATEUR COMPORTEMENTAL Le curseur de l’indicateur comportemental informe quant à l’aspect économique MANUEL du réglage de l’appareil. Curseur vers le vert : économique Curseur vers le rouge : moins économique Pour un fonctionnement économique, il est conseillé de ne pas dépasser une tempéra- ture de 19°C en moyenne sur l’ensemble du logement.
- Page 16 4 - COMMENT UTILISER VOTRE APPAREIL-suite 4.7.6. PARAMÉTRAGE DES FONCTIONS ANNEXES Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres. Auto Auto MANUEL MANUEL Auto Appuyer sur pour mettre en veille votre appareil. MANUEL Auto Appuyer simultanément sur les touches...
- Page 17 MANUEL 4 - COMMENT UTILISER VOTRE APPAREIL-suite 4.7.7. DETAIL DES ORDRES VIA LE FIL PILOTE ET LE GESTIONNAIRE D’ENERGIE MANUEL Ecran de Ordre Signification paramétrage Température désirée de la pièce CONFORT (ici 19.0°C) MANUEL Abaissement de la température de 3,5°C pour un fonctionnement économique (ici 15.5°C) Abaissement de la température de 1°C...
- Page 18 4 - COMMENT UTILISER VOTRE APPAREIL-suite 4.8. PROGRAMMATION INTERNE La programmation interne : elle ne s’applique pas, elle s’applique. 4.8.1. REGLAGE DE L’HORLOGE Dans tous les cas, pour pouvoir utiliser la programmation, il est nécessaire de régler l’heure et le jour de l’appareil (réglage usine 00:00) Auto En cas de coupure de courant supérieure à...
- Page 19 4 - COMMENT UTILISER VOTRE APPAREIL-suite 4.8.2. MISE EN PLACE DE LA PROGRAMMATION Ce mode permet le fonctionnement automatique de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco. Pour affecter un programme à chaque jour de la semaine appuyer sur les touches Auto Auto...
- Page 20 4 - COMMENT UTILISER VOTRE APPAREIL-suite Détail des programmes prédéfinis (P1 - P2 - P3) et à personnaliser (P4 - P5 - P6) du Lundi au Vendredi 17h à 23h 5h à 9h Programme 0h 2 4 10 12 14 16 18 20 22 24 Choix Signification prédéfini...
- Page 21 4 - COMMENT UTILISER VOTRE APPAREIL-suite 4.8.3. PERSONNALISATION DE PROGRAMMES P4-P5-P6 Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne Confort, soit en consigne Eco. Auto Pour affecter un programme à chaque jour de la semaine appuyer sur les touches Auto Auto...
- Page 22 4 - COMMENT UTILISER VOTRE APPAREIL-suite L’exemple choisi est celui d’un Lundi «LU:P4». La température de consigne Confort est souhaitée sous trois plages horaires différentes: le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h. Etablir un programme personnalisé, exemple: P4 Ex: de 6 à...
- Page 23 4 - COMMENT UTILISER VOTRE APPAREIL-suite 4.9. RETOUR PARAMÉTRAGE USINE Un appui très long (10s) sur la touche engendre un retour aux paramétrages Auto MANUEL usine : Confort 19°C 15.5°C Détection d’ouverture de fenêtre Activée Verrouillage (Simple ou Codé) Aucun Rétroéclairage Buzzer Activé...
- Page 24 5 - AIDE AU DIAGNOSTIC NATURE VERIFICATION ACTION MANUEL S’assurer que l'écran digital est actif. Appuyer sur Auto MANUEL MANUEL Appuyer successivement sur MANUEL pour atteindre la position Confort. Si l'écran digital n'est toujours pas S’assurer que les disjoncteurs d’installation allumé.
- Page 25 6 - CONSEILS ET ENTRETIEN Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dépoussiérage de celui-ci en passant l’aspirateur sur les entrées et sorties d’air. Auto Auto MANUEL MANUEL MANUEL MANUEL Utiliser de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, ...) et un chiffon type microfibres.
- Page 26 7 - IDENTIFICATION DE VOTRE APPAREIL IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDI- QUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE. L’apposition de cette marque par le fabricant garantit que l’appareil respecte les di- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité...
- Page 27 Notes :...
- Page 28 Le Groupe Muller et ses marques professionnelles sont devenus www.intuis.fr service-client-elec@groupe-intuis.fr...
