5. Allumez le régulateur pour démarrer le flux de gaz et attendez avec le gaz appliqué en continu.
6. Avec la fonction d'affichage activée, le GD-6 affichera la concentration actuelle de gaz ou « 0 » (zéro) dans
l'air pur. Lorsque la concentration de gaz atteint le réglage du relais du ventilateur (10% LEL, réglage par
défaut), l'écran clignotera d'avant en arrière entre « FAn » et « 10 ». Avec la fonction d'affichage désactivée,
l'affichage n'affiche pas la concentration de gaz, mais affichera « FAn » tant que le relais du ventilateur est
activé.
Remarque : Si le relais de ventilateur ne se ferme pas dans les 2 minutes, considérez ces possibilités :
a. La bouteille de gaz est vide, vérifiez le manomètre. Remplacez la bouteille de gaz si 25 psi ou moins.
b. L'unité doit être réétalonnée (passer par le recalibrage et les tests).
c. Le détecteur a besoin d'entretien (unité de retour à l'usine pour l'entretien).
d. Le détecteur a un relais de ventilateur réglé pour désactiver (OFF) ou 20% LEL. Réglez le relais de
ventilateur à 10% LEL et répétez le test.
7. Retirez le gaz du capteur. Procéder à l'essai du relais d'alarme ou remplacer le capot supérieur.
7.3.2 Test du relais d'alarme
Remarque : La concentration de gaz pour activer le relais d'alarme dépend du réglage.
Connectez la bouteille de gaz combustible à 20 % de LEL au régulateur. Assurez-vous que le gaz utilisé pour
l'étalonnage correspond au gaz sélectionné dans la configuration GD-6.
1. Vérifiez le manomètre. S'il y a 25 psi ou moins, le cylindre doit être remplacé.
2. Placez le capot d'essai sur le capteur de gaz. Allumez le régulateur pour démarrer le flux de gaz.
3. Le relais de ventilateur devrait s'activer selon les paramètres.
Rev – 2.2.0

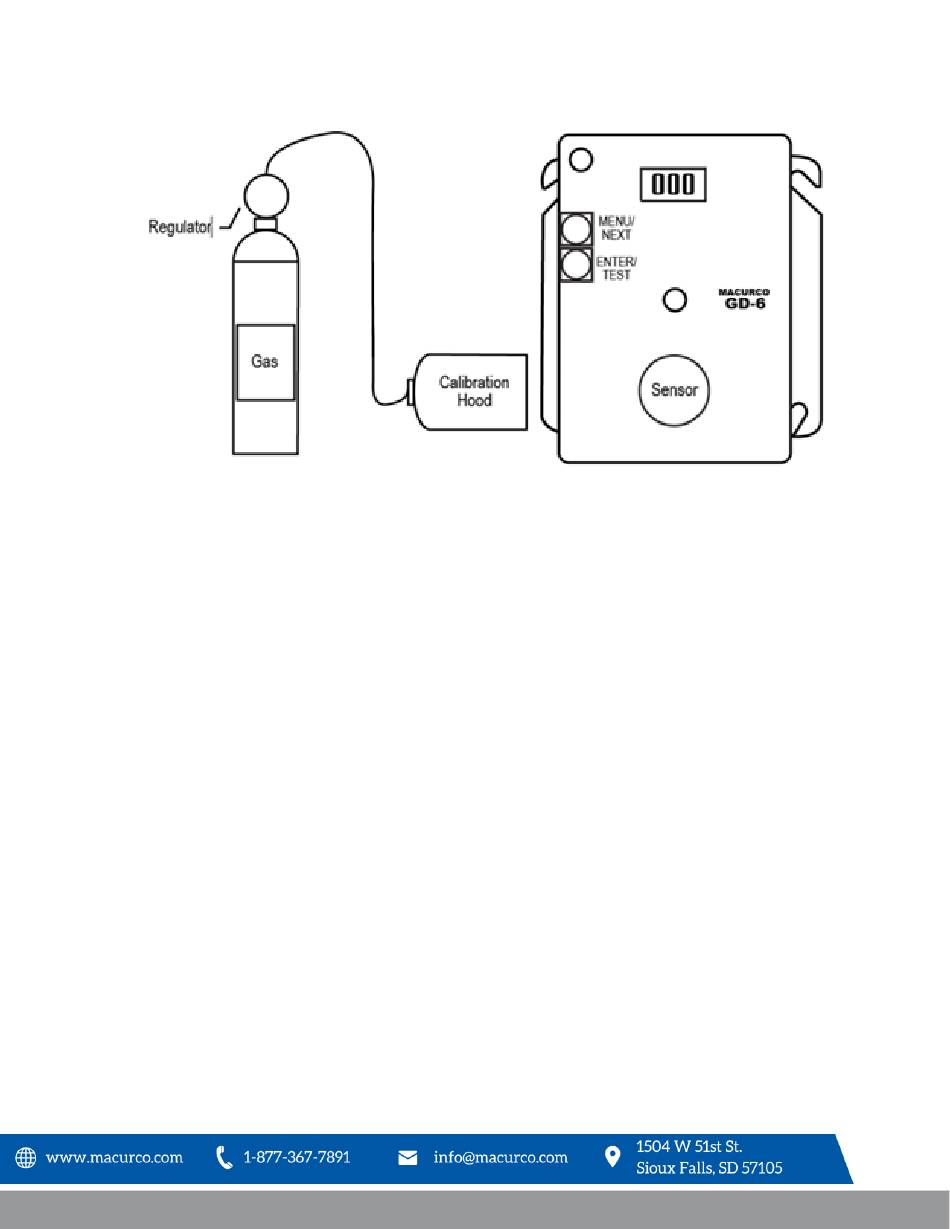

Figure 7-1 – Raccord d'étalonnage
[34-2900-0027-6 ] 31 | L a p a g e
