Manual de operación de Macurco GD-xx
3.2.2 Voltaje de línea de la serie 12
1. El GD-12 se monta en una caja eléctrica cuadrada (o 4x4) de 4" suministrada por el contratista. No monte el
GD-12 dentro de otra caja, a menos que tenga un buen flujo de aire a través de ella.
2. Hay dos terminales para los contactos secos del relé de alarma, de nuevo sin preferencia de polaridad. El
relé de alarma puede conmutar hasta 0,5 A, 120 V o 60 VA. El relé de alarma se activa si el gas alcanza o
supera los ajustes de alarma. Consulte la sección OPERACIÓN de estas Instrucciones del usuario para
obtener detalles sobre la configuración del relé.
3. El relé de alarma se puede configurar para que esté normalmente abierto (predeterminado) (N.A.) o
normalmente cerrado (N.C.) y se activará si la concentración de gas excede el punto de ajuste de la alarma.
Se desactivará una vez que la concentración de gas caiga por debajo del punto de ajuste de la alarma. Tenga
en cuenta que la configuración "deshabilitar" hará que el relé de alarma no se active en absoluto.
4. El relé de ventilador SPDT de contacto seco tiene tres terminales. El contacto común (COM.), normalmente
abierto (N.A.) y el normalmente cerrado (N.C.). El relé del ventilador puede conmutar hasta 5,0 A hasta 240
VCA. Consulte la sección OPERACIÓN de estas Instrucciones del usuario para obtener detalles sobre la
configuración del relé.
5. El relé del ventilador se puede configurar para que se enganche o no se enclavice (predeterminado) cuando
se activa (cuando la concentración de gas excede el punto de ajuste del relé del ventilador). Una vez
enganchado, será necesario interrumpir la alimentación o presionar el botón "TEST" para desenganchar la
condición del relé.
6. El relé del ventilador se activará si se excede la concentración de gas combustible de la configuración del
ventilador durante más tiempo que el tiempo de retardo del relé del ventilador. A menos que esté
configurado para el enclavamiento, el relé del ventilador se desconectará una vez que se hayan cumplido
estas dos condiciones:
• La concentración de gas combustible ha caído por debajo de la configuración del ventilador
Se ha excedido el tiempo de funcionamiento del relé del ventilador
•
Tenga en cuenta que la configuración del ventilador "deshabilitar" hará que el relé del ventilador no se
active. El relé del ventilador se activará en la condición de falla de problema (si la opción de configuración
del ventilador de problema está configurada en "ON") y se desconectará una vez que se borre la condición
de falla de problema.

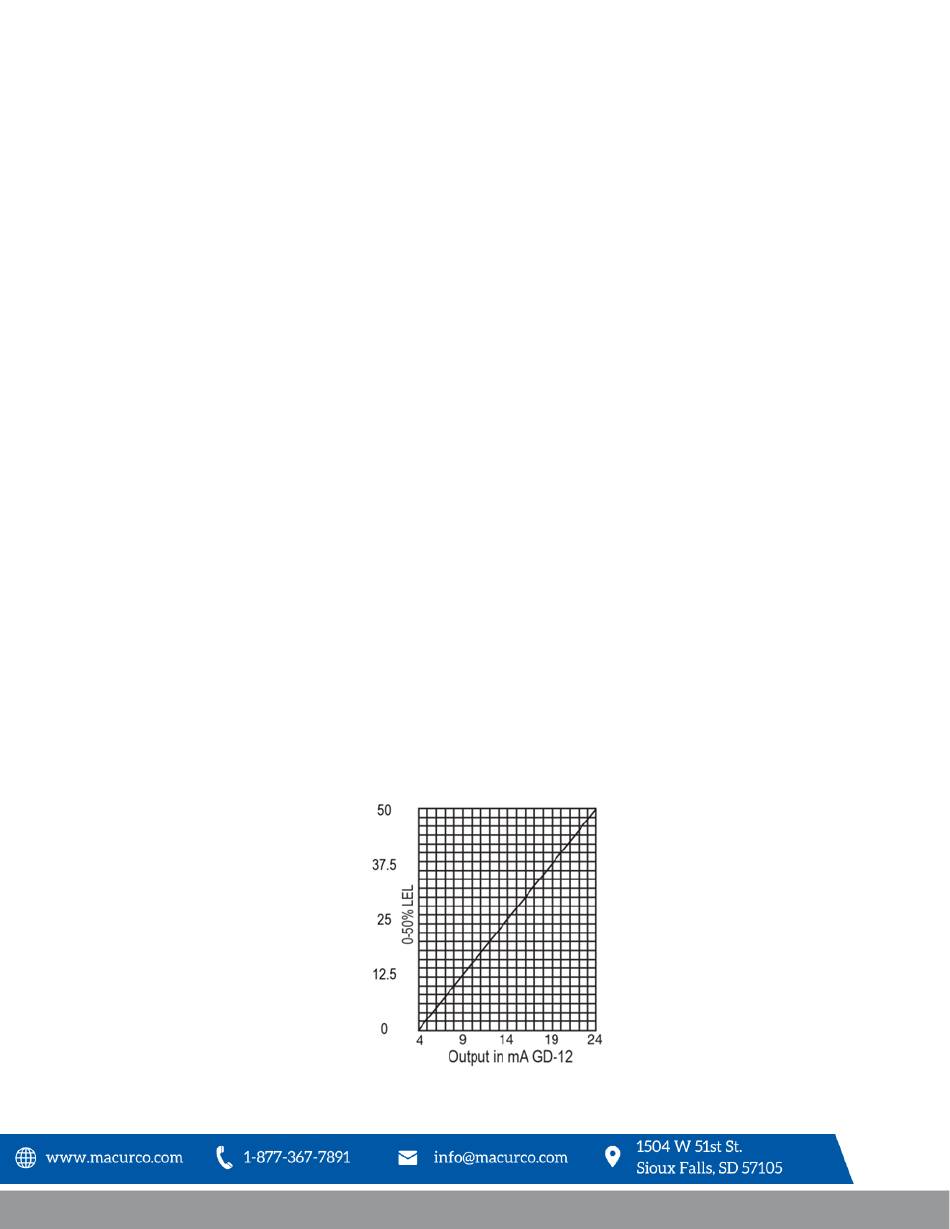

7. El bucle de corriente es de 4 mA en aire limpio y de 4-20 mA para 0-50% LEL
