Tableau 15. Configurations de cartes de montage pour carte d'extension
Configuratio Cartes de
ns montage
pour carte
d'extension
Configuration Carte de
0 montage
papillon
Config 1 Aucune carte
de montage

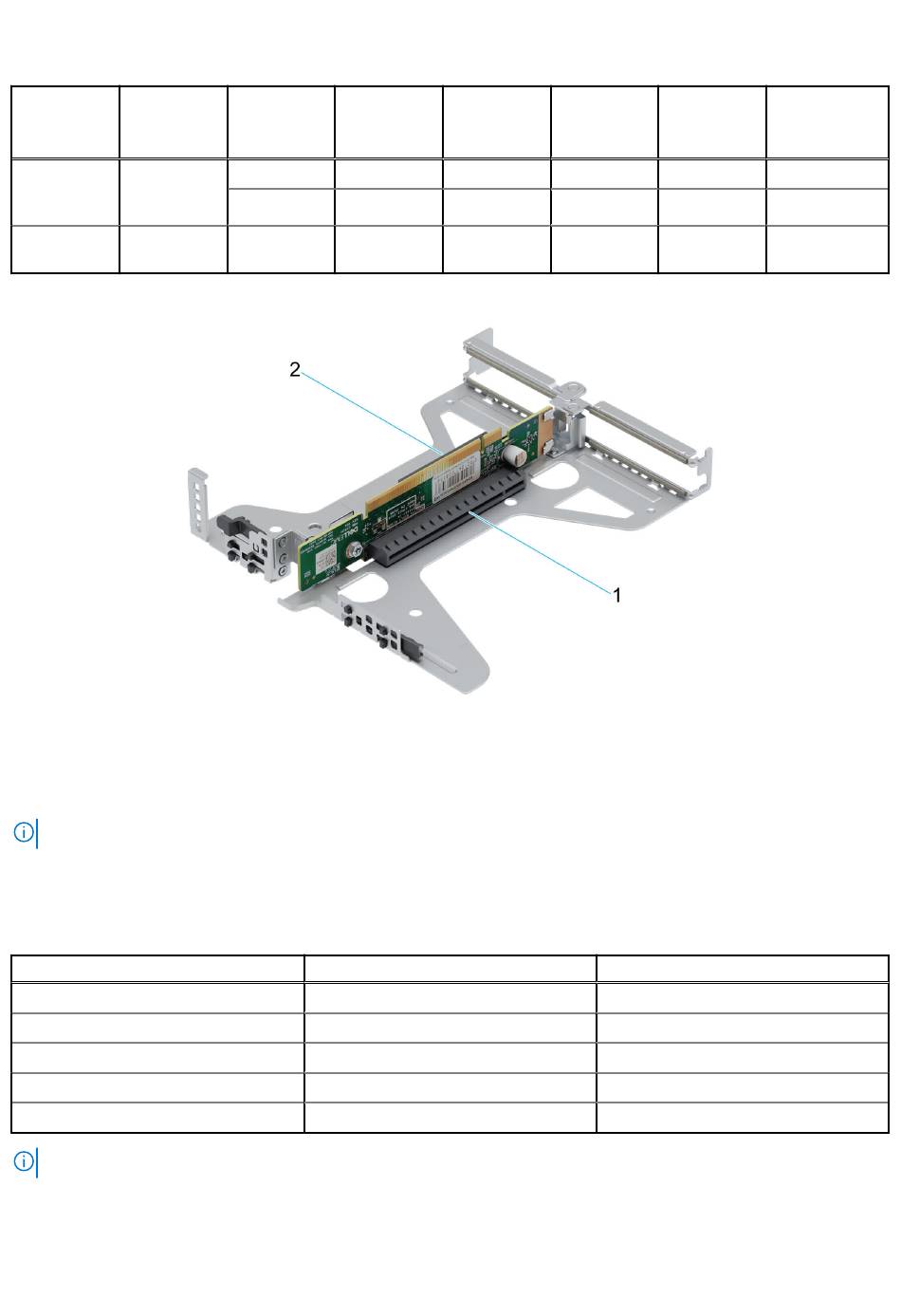

Figure 14. Carte de montage papillon
1. Logement 2
2. Logement 1
REMARQUE : Les logements de carte d'extension ne sont pas échangeables à chaud.
Pour un bon ajustement mécanique et un refroidissement correct des cartes d'extension, suivez les instructions du tableau ci-après. Il
convient d'installer d'abord, dans le logement indiqué, les cartes d'extension dont le niveau de priorité est le plus élevé. Toutes les autres
cartes d'extension doivent être installées selon leur ordre de priorité en suivant celui des logements.
Tableau 16. Configuration 0 : carte de montage Butterfly
Type de carte
Adaptateur PERC interne
Adaptateur externe Dell
Broadcom (NIC : 1 Gbit)
Intel (NIC : 1 Gbit)
Module Dell BOSS S1
REMARQUE : Aucune carte d'extension n'est prise en charge dans la configuration « sans carte de montage ».
Logements Processeur
PCIe de contrôle
1 Processeur 1
2 Processeur 1
s.o. s.o.
Priorité du logement
2
1, 2
1, 2
1, 2
1, 2
Cartes d'extension et cartes de montage pour cartes d'extension
Hauteur Longueur
Demi-hauteur Demi-longueur x8
Demi-hauteur Demi-longueur x16
s.o. s.o.
Nombre maximum de cartes
1
2
2
2
2
Largeur du Alimentation
logement
25 W
25 W
s.o. s.o.
