Pose
Le module est conçu pour être intégré dans un tableau
électrique (pose sur rail DIN / REG).
Pour une pose en tableau électrique, montez l'appareil
par clipsage sur un rail DIN symétrique (TH 35-15).
Pour faciliter les travaux de raccordement, vous pouvez
détacher les caches des bornes (reportez-vous à la
Fig. 2).
Pour retirer le cache des bornes :
introduire un tournevis adapté
dans l'ouverture.

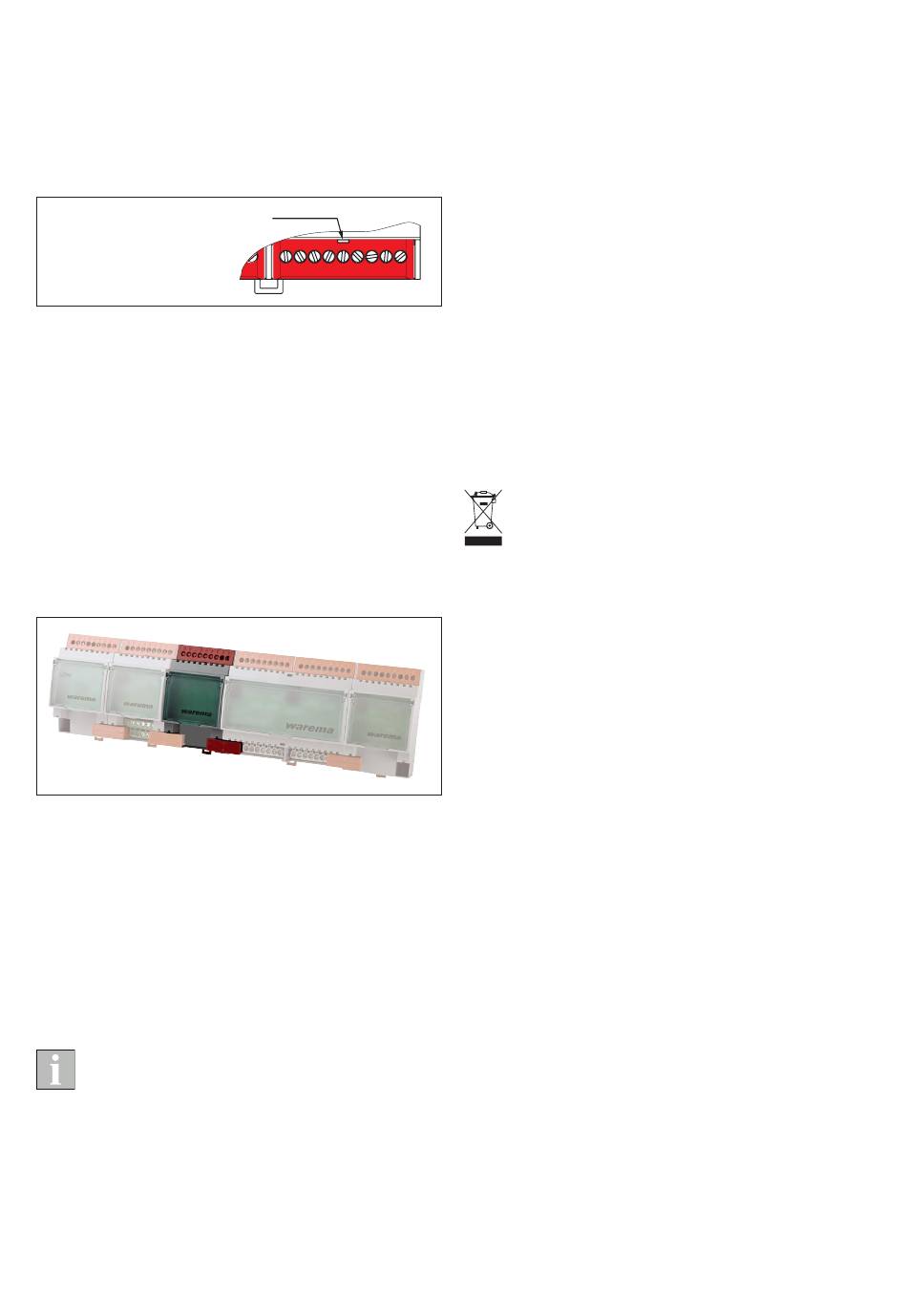

Fig. 2
Retrait des caches des bornes (version REG)
Raccordement
Un dispositif de protection (fusible) et un sectionneur pour
la mise hors tension de l'installation doivent être dispo-
nibles sur le site.
Le raccordement électrique du module peut être effectué
d'après le plan des connexions situé au verso (repor-
tez-vous à la Fig. 5).
Connexion aux modules BAline
Connectez le BAline MIO 3RPF à un module de base
BAline (par exemple, BAline LONMCM) ou à d'autres mo-
dules d'extension (Fig. 3). Sur le module de base, utilisez
toujours le raccord situé sur le côté droit.
Fig. 3
Module d'extension MIO 3RPF (fig. similaire)
Première mise en service
Vous pouvez mettre l'appareil en service après avoir
terminé les travaux de pose et avoir mis le système sous
tension. A cet effet, vous devez remplacer le logiciel de
commande du BAline MCM installé en usine par un logiciel
de commande correspondant à l'installation. Pour créer,
tester ou charger ce logiciel défini en fonction de l'installa-
tion, utilisez le logiciel PC BAline studio. Après avoir chargé
le logiciel correspondant à l'installation, les modules
d'extension et les appareils qui leur sont raccordés peuvent
être mis en service.
Prenez des mesures préventives adéquates afin
d'éviter tout dommage dû à des décharges électro-
statiques.
2
Sous réserve de modifications techniques
Maintenance
Toutes les pièces qui se trouvent à l'intérieur de l'appareil
sont exemptes de maintenance. En cas de dysfonctionne-
ment, seul un électricien est autorisé à changer les fusibles
fins intégrés.
Nettoyage
Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez
pas de produit vaisselle ou de nettoyant, de solvant, de
substances abrasives ou de nettoyeur vapeur !
Responsabilité
Le fabricant décline toute responsabilité pour les dom-
mages sur le produit suite à la non-observation des
informations sur le produit contenues dans ce manuel, à
une utilisation différente de l'utilisation prévue ou à une
utilisation non-conforme du produit. Le fabricant ne peut en
aucun cas être tenu responsable des dommages matériels
ou corporels consécutifs résultant d'une telle situation.
Obligations relatives à l'élimination des appareils élec-
triques
Dans le cadre des prescriptions légales, le mar-
quage avec ce symbole désigne les obligations
suivantes :
Le propriétaire de l'appareil électrique est tenu d'éli-
miner celui-ci séparément des déchets ménagers non
triés, en vue d'un recyclage ultérieur.
Les batteries et accumulateurs usés non scellés dans
l'appareil usagé, ainsi que les lampes pouvant être re-
tirées de l'appareil usagé sans être dégradées, doivent
être éliminés séparément.
Les distributeurs des appareils électriques ou les entre-
prises de traitement des déchets sont tenus d'accepter
les retours gratuits.
Les données personnelles contenues dans l'appareil
électrique doivent être supprimées de manière auto-
nome avant l'élimination.
warema_2008424_alhb_fr_v4•2022-08-01
