BAline MIO 3RPF
Manuel d'installation
Généralités

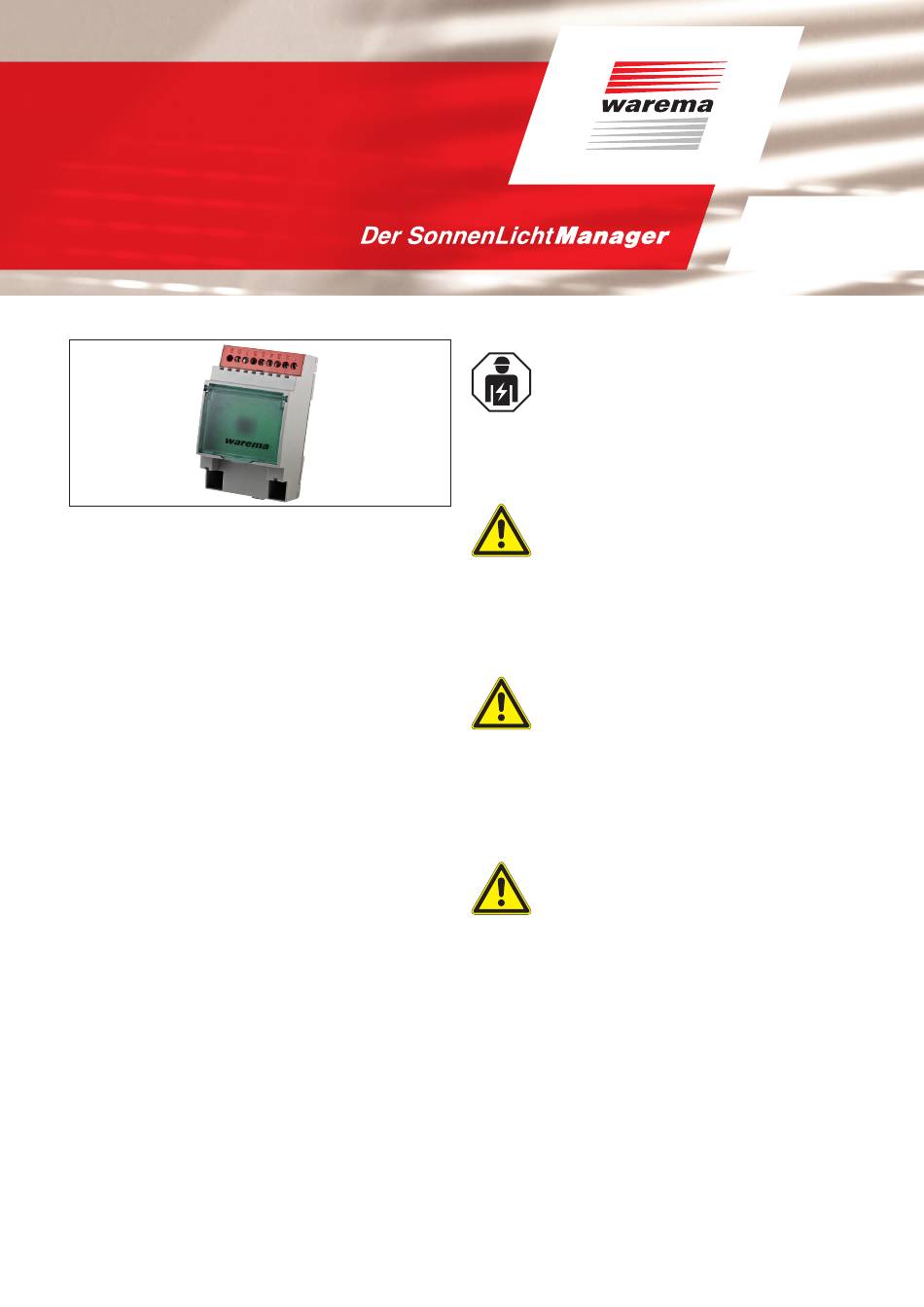

Fig. 1 BAline MIO 3RPF
La ligne de produits BAline présente un système composé
de différents modules destinés à l'automatisation de pièces
et de bâtiments (pour les protections solaires, l'éclairage,
les fenêtres, les systèmes de chauffage-ventilation-cli-
matisation, etc.). Il est possible de raccorder jusqu'à huit
modules E/S à chaque module de base (par exemple, BA-
line LONMCM) pour le couplage de bus. Selon les besoins,
le module de base peut être combiné à un ou plusieurs
modules E/S. Cela permet d'automatiser des pièces de
diverses manières.
Le module BAline MIO 3RPF est un module d'extension
permettant de commuter et de commander
 jusqu'à trois consommateurs 230 V CA à consommation
de 16 A (cos φ = 1 chaque au moyen de contacts sans
)
potentiel.
Les sorties de relais sans potentiel avec relais à courant de
forte intensité conviennent pour les charges d'éclairage et
peuvent être momentanément sous une charge de 100 A
maximum. Les produits peuvent être alimentés par une ten-
sion de 230 V CA ou de 24 V CC séparément sur chaque
jeu de bornes.
Il est possible de raccorder d'autres modules au moyen
d'un cavalier enfichable WAREMA BAline. Huit modules
E/S maximum peuvent être raccordés sur un module de
base BAline (par exemple, BAline LONMCM).
Utilisation conforme
Le BAline MIO 3RPF est un appareil destiné à la com-
mande de protections solaires et de consommateurs
230 V CA. Toute utilisation autre que celle mentionnée
dans ce manuel est soumise à autorisation préalable du
fabricant.
warema_2008424_alhb_fr_v4•2022-08-01
Consignes de sécurité
A VERTISSEMENT
La (pose) / dépose de l'installation élec-
trique doit être réalisée selon VDE 0100
ou les prescriptions légales et normes en
vigueur dans le pays concerné par un élec-
tricien agréé. Celui-ci est tenu de respecter
les instructions de pose des appareils élec-
triques livrés avec le produit.
A VERTISSEMENT
Dès qu'il est permis de supposer qu'il n'est
pas possible de commander l'appareil sans
danger, vous ne devez pas le faire fonction-
ner et vous devez le mettre hors service.
Cette supposition est fondée dès que
 le boîtier ou les câbles de raccordement
présentent des dommages
 l'appareil ne fonctionne plus
A VERTISSEMENT
Afin de garantir que l'ensemble de l'instal-
lation fonctionne en toute sécurité, il est
impératif que les entraînements, les unités
de commande moteur et les blocs d'alimen-
tation soient adaptés les uns aux autres
avec précision. C'est la raison pour laquelle
vous devez contacter notre service de
soutien aux projets avant de planifier votre
projet.
A VERTISSEMENT
Le logiciel de commande chargé en usine
ne peut pas être utilisé pour faire fonction-
ner une installation. Il doit être remplacé par
un logiciel de commande défini en fonction
de l'installation.
Sous réserve de modifications techniques
Valable à partir du
1er août 2022
A conserver pour un usage
ultérieur.
