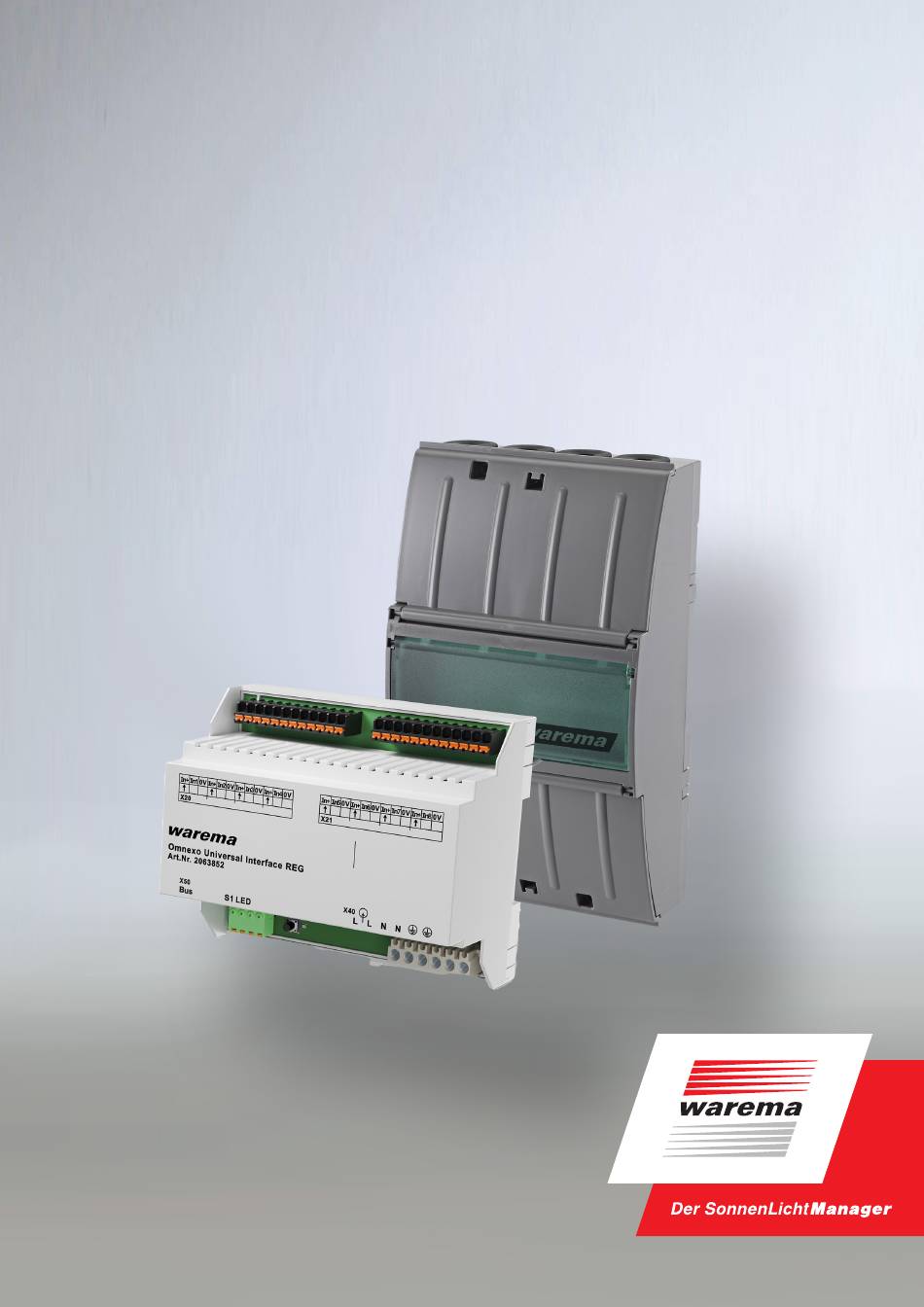

- Page 4 Interface universelle Omnexo 1 Propriétés L'interface universelle Omnexo permet l'intégration de multiples capteurs conventionnels ainsi que le raccordement de commutateurs ou de bou- tons-poussoirs supplémentaires à un système Omnexo. L'interface universelle dispose de 8 entrées librement configurables et peut être utilisée en alternative à la station météo ou comme composante de système supplémentaire.
- Page 5 Interface universelle Omnexo 1.1 Capteurs de mesure conventionnels Les capteurs suivants peuvent être raccordés à l'interface universelle Omnexo Capteur de mesure Numéro d'article Capteur ensoleillement 2016 234 Capteur luminosité (180°) 623 016 Capteur vent/luminosité/horloge radio (avec câble de 3°m) 623 021 (avec câble de 10°m) 623 036 Capteur luminosité/horloge radio 623 043 Capteur température extérieure...
- Page 6 Interface universelle Omnexo 1.2 Commutateurs/boutons-poussoirs supplémentaires L'interface universelle Omnexo permet de raccorder des commutateurs et des boutons-poussoirs à 8 entrées librement configurables. Les signaux aux entrées sont transmis à l'Omnexo Centrale. Chaque commutateur/bou- ton-poussoir connecté peut être affecté librement à différentes fonctions. L'af- fectation se fait facilement par le logiciel Omnexo.
- Page 7 Interface universelle Omnexo 2 Consignes de sécurité Nous avons conçu et contrôlé l'interface universelle Omnexo dans le respect des exigences de sécurité fondamentales. Tout risque n'est cependant pas écarté ! Lisez ce manuel avant de mettre la commande en service et de l'utiliser ! Respectez impérativement les consignes de sécurité...
- Page 8 Interface universelle Omnexo Les pictogrammes et symboles suivants peuvent être apposés sur la com- mande même ou sur les appareils raccordés dans l'objectif d'attirer votre attention sur certains dangers potentiels : AVERTISSEMENT Tension électrique dangereuse ! ATTENTION Composants sensibles à l'électricité statique ! ATTENTION Réservé...
- Page 9 Interface universelle Omnexo 2.3 Lecteurs visés Ce manuel s'adresse aux personnes responsables de la pose, du câblage et du branchement de l'interface universelle, y compris de toutes les pièces qui s'y rapportent. Si vous avez besoin d'informations supplémentaires, contactez votre revendeur spécialisé. AVERTISSEMENT Si la pose, le raccordement, la mise en service ou la commande de l'appareil sont confiés à...
- Page 10 Interface universelle Omnexo 2.5 Pose, raccordement et réparations DANGER Danger de mort dû à la tension électrique ! Sauf indication contraire, les travaux de raccordement, de maintenance et les réparations sur les composants électriques de l'ensemble de l'installation doivent toujours être effectués lorsque l'installation est désactivée ! En l'oc- currence, vous devez veiller à...
- Page 11 Interface universelle Omnexo 2.6 Maintenance Toutes les pièces qui se trouvent à l'intérieur de l'appareil sont exemptes de maintenance. 2.6.1 Nettoyage Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produit de vaisselle ou nettoyant, de solvant ou de subs- tances abrasives, ni de nettoyeur vapeur ! 2.7 Responsabilité...
- Page 12 Interface universelle Omnexo 3 Pose Ce chapitre décrit où et comment monter les différents composants. AVERTISSEMENT Risque de situations dangereuses ou de dysfonctionnements ! N'utilisez l'appareil et ses composants supplémentaires que lorsque ceux-ci sont montés et uniquement sur les emplacements de pose définis. Si vous ne respectez pas ces instructions, l'installation risque de présenter des dysfonctionnements ou des situations dangereuses.
- Page 13 Interface universelle Omnexo 3.1 Pose de l'appareil Cet appareil est prévu pour une intégration dans un répartiteur ou en saillie. Il doit être posé à un endroit sec et facilement accessible. Il ne faut en aucun cas le monter à l'extérieur ni l'exposer à un rayonnement solaire direct. Décollez un autocollant d'identifiant qui se trouve sur l'appareil, collez-le dans le champ prévu à...
- Page 14 Interface universelle Omnexo 3.1.2 Pose en saillie Respectez les types de câble recommandés sur les plans des connexions. Fig. 3 Interface universelle en boîtier en saillie 119 mm 80 mm 60 mm 106 mm 180 mm 3 ‒ 4 mm Fig.
- Page 15 Interface universelle Omnexo 4 Raccordement 4.1 Consignes de raccordement Le raccordement électrique s'effectue selon le plan des connexions situé au verso (fig. Fig. 6 à la page 17), le raccordement au système de bus et aux entrées se fait par des bornes à ressort (reportez-vous à la fig. 5). Les câbles de raccordement sont conçus comme des bornes à...
- Page 16 Interface universelle Omnexo Les câbles de puissance doivent être posés séparément des câbles de si- gnal conformément à la norme. Si, contre toute attente, des perturbations apparaissent en raison de fortes influences CEM externes, on peut essayer de relier les entrées non utilisées au potentiel de masse.
- Page 17 Interface universelle Omnexo 5 Plans des connexions Bloc de jonction X20 Bloc de jonction X21 In1-In4 : raccordement In5-In8: raccordement d'un capteur de mesure d'un capteur de mesure ou d'une touche. ou d'une touche. In1 pour évaluation d'aube/ crépuscule In+ In 1 In 2 In 3 In 4...
- Page 18 Interface universelle Omnexo Tous les câbles de boutons-poussoirs JY(St)Y 2x2x0,8 mm, longueur de câble max. de 200 m, utiliser un câble à paires torsadées pour une pose sans interférences. In+ In 5 In 6 In 7 In 8 Fig. 7 Raccordement d'un bouton-poussoir Tous les câbles de boutons-poussoirs...
- Page 19 Interface universelle Omnexo Capteur Capteur luminosité 180° Ensoleillement alimen- ϑ tation 1 2 3 8xAWG 26 CUL noir* 4 x AWG 24 gris Boîte de dérivation Boîte de dérivation hors lot hors lot JY (St) Y 2x2x0,8 mmø JY (St) Y 2x2x0,8 mm ø Longueur de câble max.
- Page 20 Interface universelle Omnexo Capteur Capteur vent/lumière/horloge radio lumière/horloge radio 8xAWG CUL noir* 8xAWG CUL noir* Boîte de dérivation Boîte de dérivation hors lot hors lot JY(St)Y 4x2x0,8 mmø JY(St)Y 4x2x0,8 mmø Longueur de câble max. 200 m** Longueur de câble max. 200 m** In+ In 5 In 6 In 7...
- Page 21 Interface universelle Omnexo Capteur Capteur Température intérieure Température extérieure ϑ ϑ JY(St)Y 2x2x0,8 mm ø Longueur de câble max. 200 m** p.ex. 4xAWG 24 C UL noir* Longueur de câble max. 200 m** In+ In 1 In 2 In 3 In 4 In+ In 1 In 2...
- Page 22 Interface universelle Omnexo Capteur vent (type 3H) *Pour･faciliter･les･travaux･de･raccordement, il est également possible d’utiliser le câble 8xAWG 26 C UL noir* de raccordement préconfectionné n° d’art. : 634 082, d’une longueur de 5 m ! Bloc d'alimentation pour chauffage Capteur vent Boîte de dérivation N L1 hors lot...
- Page 23 Interface universelle Omnexo Boîte de dérivation hors lot Messwertgeber (pour prolonger le câble) Wind/Photo (1 Fassade) Luminosité 2 Luminosité 1 Luminosité 3 Boîte de dérivation hors lot JY(St)Y 4x2x0,8 mmø Longueur de câble max. 200 m** In+ In 1 In 2 In 3 In 4 Types de câble recommandés pour une pose à...
- Page 24 Interface universelle Omnexo Capteur de mesure précipitations (infrarouge) W R + - 4xAWG 24C UL NR* Bloc d'alimentation pour capteur de mesure précipitations Boîte de dérivation N L1 hors lot NYM-J 3x1,5 mm H05RR-F4G0,75mm câble de raccordement 230V CA JY (St) Y 2x2x0,8 mmø Longueur de câble max.
- Page 25 Interface universelle Omnexo 6 Tableau LED Aucune tension d'alimentation Tout à l'ARRÊT Procédure de démarrage Tout à l'ARRÊT Chargeur de démarrage actif sans com- Durablement ORANGE munication MODBUS Chargeur de démarrage actif avec com- Clignotement alternatif ORANGE & VERT munication MODBUS (f=0,5Hz) Défaut général (p.
- Page 26 °C Température de stockage °C Humidité ambiante (sans conden- sation) Degré de pollution Numéro d'article Interface universelle AP 2063 849 Interface universelle REG 2063 852 WAREMA Renkhoff SE, Hans-Wilhelm-Renkhoff Strasse 2 97828 Marktheidenfeld, Allemagne Sous réserve de modifications techniques warema_2085639_alhb_fr_v2•2025-05-01...
- Page 27 Interface universelle Omnexo warema_2085639_alhb_fr_v2•2025-05-01 Sous réserve de modifications techniques...
- Page 28 Collez ici l'autocollant portant l'ID de l'interface univer- Notez ici l'emplacement de pose selle Notes au sujet de la mise en service (par exemple, particularités concernant l'emplacement de pose, le câblage, etc.) : WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Strasse 2 http://www.warema.de info@warema.de 97828 Marktheidenfeld/Main Allemagne Sous réserve de modifications techniques...
