Interface universelle Omnexo
4 Raccordement
4.1 Consignes de raccordement
warema_2085639_alhb_fr_v2•2025-05-01
Le raccordement électrique s'effectue selon le plan des connexions situé au
verso (fig. Fig. 6 à la page 17), le raccordement au système de bus et aux
entrées se fait par des bornes à ressort (reportez-vous à la fig. 5). Les câbles
de raccordement sont conçus comme des bornes à vis.
AVERTISSEMENT
Toutes les bornes et tous les raccordements sous tension doivent être
intégralement couverts par le cache du tableau de commande après
l'installation afin d'empêcher tout contact. Le cache du tableau de
commande ne doit pas pouvoir être ouvert sans outil.

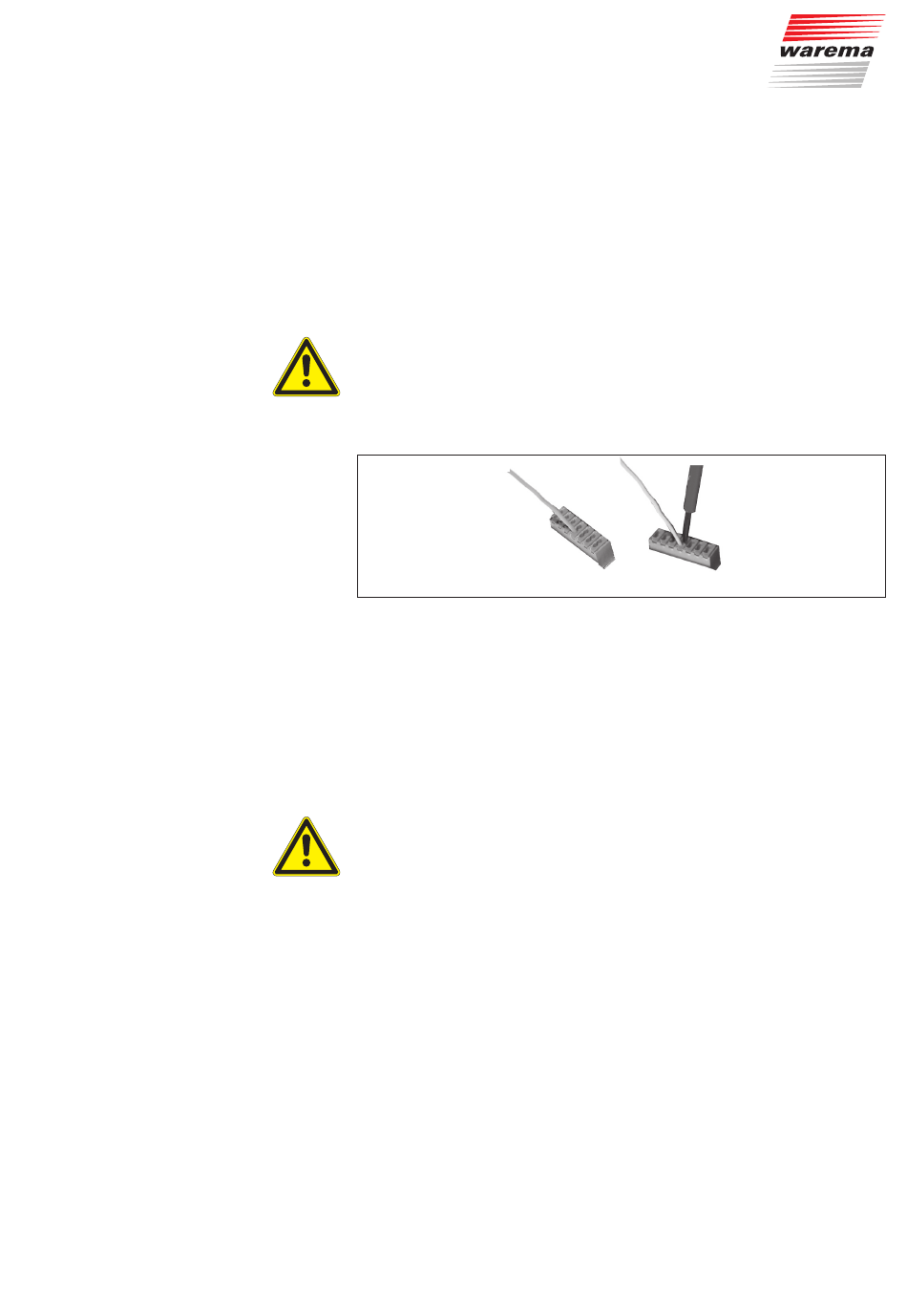

Fig. 5 Branchement et desserrage des liaisons câblées
Dénudage du fil
Enfoncer le fil dans la borne jusqu'à ce que l'isolation du fil pénètre dans la
borne et que le conducteur soit bien maintenu dans la borne (1).
Desserrage de la connexion :
Enfoncer le bouton de déverrouillage correspondant jusqu'en butée à l'aide
d'un tournevis, puis
tirer le conducteur hors de la borne (2).
AVERTISSEMENT
Sur l'installation fixe, vous devez prévoir un sectionneur en amont afin
de pouvoir mettre l'appareil hors tension (commutateur selon la norme
EN 60335-1, article 25.2, par exemple, un disjoncteur de protection).
Utilisez un tournevis de taille 0 et 1 pour le serrage des bornes. N'utilisez
pas de visseuse électrique !
Ne posez pas de câbles 230 V CA entre le rail DIN et la paroi arrière, mais
sur le côté en respectant la plus grande distance possible.
La tension (In+) fournie par l'appareil est exclusivement destinée à alimenter
les capteurs de mesure/boutons-poussoirs.
Les chauffages de capteurs ne doivent pas être alimentés par l'interface
universelle. Utilisez une source de tension séparée.
Les câbles indiqués constituent des recommandations. L'exploitant et l'ins-
tallateur assument l'entière responsabilité du respect des prescriptions du
fournisseur d'énergie et de VDE, selon VDE 0022.
Les indications portées sur le schéma électrique concernant les câbles sont
des sections minimales pour des câbles de cuivre, sans prise en compte de
la longueur du câble et de la chute de tension qui en résulte.
Si vous posez des câbles à l'extérieur, vous devez respecter les prescriptions
applicables de la norme VDE. Ces câbles doivent en outre être conçus pour
un usage à l'extérieur.
1
2
Sous réserve de modifications techniques
15
