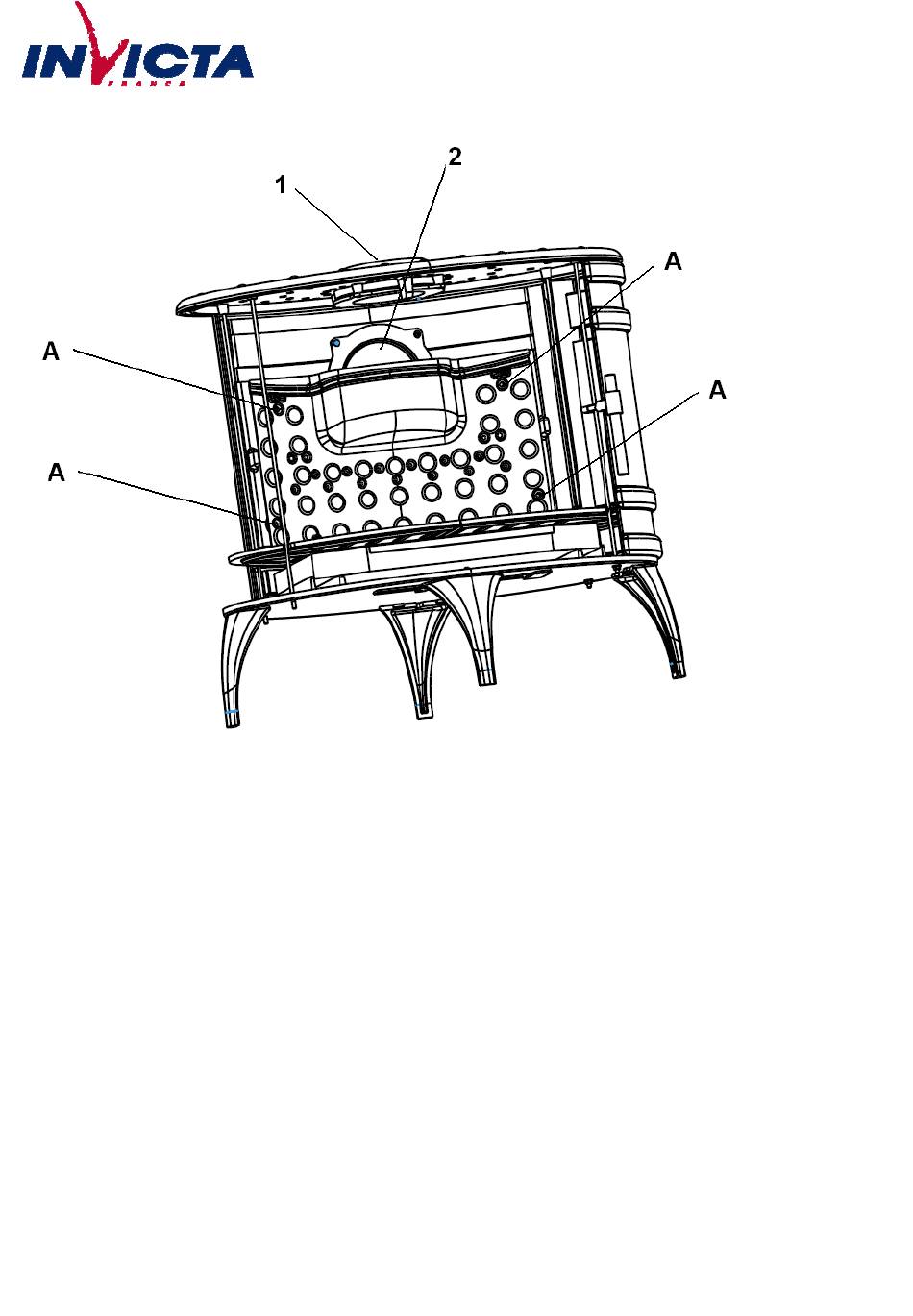

Changement de l'orientation de la buse
1- Buse
2- Tampon intérieur
L'orientation de la buse est en position verticale en sortie d'usine.
Passage en position horizontale :
- Démonter le déflecteur
- Dévisser les 4 vis écrous représentés A sur le schéma ci-dessus
- Démonter la buse 4 vis
- Démonter le tampon intérieur 4 vis écrous
- Remonter la buse en position verticale
- Remonter le tampon intérieur sur le dessus de l'appareil (4 vis)
- Revisser la taque (4 vis écrous A)
- Remonter le déflecteur
Positionner le tampon extérieur (N°44 sur l'éclaté page 4)
XD le 01/12/2017
Poêle MANDOR
Référence : 918044
Page 8/9
