Sommaire des Matières pour Invicta ALCANDE

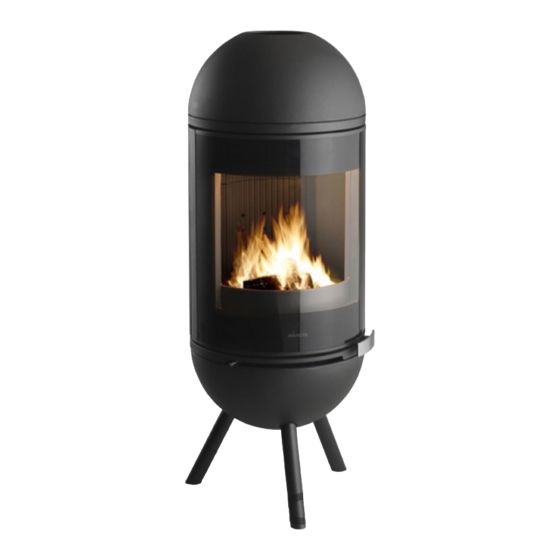

- Page 1 Poêle à bois ALCANDE référence 6109 44 Poêle à bois ALCANDE Référence 6109 44 Page 1 sur 8 Rédacteur : LC, le 13.01.2014...
- Page 2 Poêle à bois ALCANDE référence 6109 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 6 kW...
-
Page 3: Vue De Dessus De L'installation Du Poele
Poêle à bois ALCANDE référence 6109 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. - Page 4 Poêle à bois ALCANDE référence 6109 44 Vue éclatée du corps de chauffe Page 4 sur 8 Rédacteur : LC, le 13.01.2014...
- Page 5 Poêle à bois ALCANDE référence 6109 44 Repère Désignation Référence Vermiculite AI703140A Tringlerie AS610225A Poignée de la porte AS610227A Bouton inox AS610232A Vis épaulée AS610309A Ressort AS750125A Cendrier AT610426A Charnière AT610427A Commande de registre AT610428A Equerre AT610429A Presse verre AT610430A...
- Page 6 Poêle à bois ALCANDE référence 6109 44 Vue éclatée du pied Vue du dessus décoratif Désignation Référence Repère Tirant 185 AS610229A Tube AT610435A Rondelle M12 AV4110120 Vis TH M12x40 AV8402400 Ecrou M12 AV7100120 Socle F612135U Coque trépied F612137B Dessus décoratif F612138B Tampon décoratif...
-
Page 7: Tres Important
Poêle à bois ALCANDE référence 6109 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. -
Page 8: Registre De Reglage D'allure
Poêle à bois ALCANDE référence 6109 44 REGISTRE DE REGLAGE D’ALLURE Situé en façade du poêle, ce registre est utilisé pour moduler l’allure de l’appareil : Position «Allumage » : Position « Puissance nominale » : Position maxi - Poignée en butée Position nominale Passage en «...
