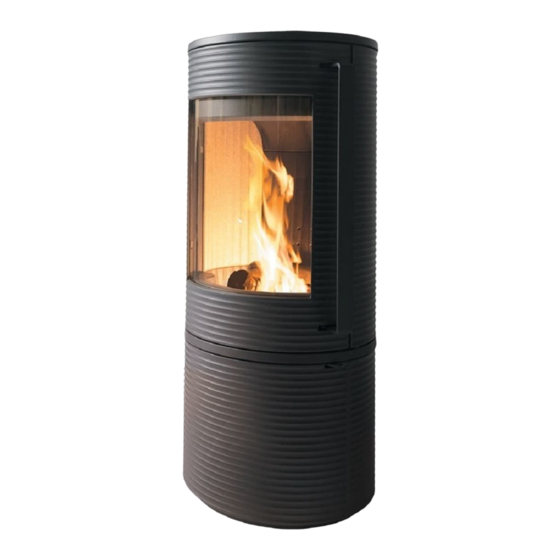

- Page 1 Poêle à bois ALTARA + référence 6103 14 Poêle à bois ALTARA PLUS Référence 6103 14 Rédacteur : XD, le 02/10/2017 Page 1 sur 9...
- Page 2 Poêle à bois ALTARA + référence 6103 14 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 7 kW Rendement 79 %...
-
Page 3: Vue De Dessus De L'installation Du Poele
Poêle à bois ALTARA + référence 6103 14 INSTRUCTIONS POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous. Si les parois avoisinantes sont en matériaux incombustibles et ne se dégradent pas sous l’action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à... - Page 4 Poêle à bois ALTARA + référence 6103 14 Vue éclatée du corps de chauffe Rédacteur : XD, le 02/10/2017 Page 4 sur 9...
- Page 5 Poêle à bois ALTARA + référence 6103 14 Repère Désignation Référence Joint thermocorde porte Ø 12 longueur 2,00 m AI303212 Joint thermocorde vitrage Ø 5 longueur 1,70 m AI303005 Panneau en béton réfractaire AI703161 Tirant AS610119 Charnière AS610120 Excentrique de fermeture AS610125 Entretoise AS610170...
-
Page 6: Tres Important
Poêle à bois ALTARA + référence 6103 14 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle à bois ALTARA + référence 6103 14 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
-
Page 8: Registres De Reglage D'allure
Poêle à bois ALTARA + référence 6103 14 REGISTRES DE REGLAGE D’ALLURE Situé en façade du poêle, le registre d’air primaire est utilisé pour moduler l’allure de l’appareil : Position «Allumage » : Position « Puissance nominale » : Position maxi - Poignée en butée vers la droite , extraite au maximum Position nominale –... - Page 9 Poêle à bois ALTARA + référence 6103 14 Détail commande de registre d’air secondaire : RACCORDEMENT AIR Ce poêle est équipé d’une buse Ø 80 permettant le raccordement de l’appareil à une arrivée d’air frais extérieur. Buse de raccordement Ø 80 Rédacteur : XD, le 02/10/2017 Page 9 sur 9...
