Manuels Connexes pour Invicta Insert 700 GA Grand Angle
Sommaire des Matières pour Invicta Insert 700 GA Grand Angle

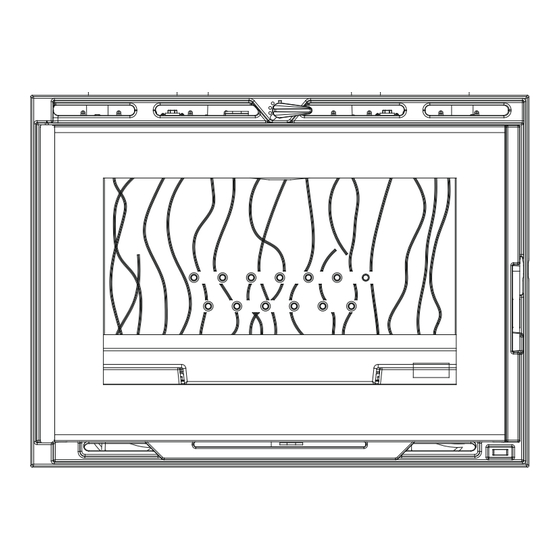

- Page 1 Insert 700 GA Référence : 967443 Insert 700 Grand Angle Référence 9674 43 BP le 11/02/2019 page 1/10...
- Page 2 Fiche technique AN 9674 43 Insert 700 GA Référence : 967443 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 10 kW Rendement...
- Page 3 Insert 700 GA Référence : 967443 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 700 GA Référence : 967443 BP le 11/02/2019 page 4/10...
- Page 5 Insert 700 GA Référence : 967443 Repère DESIGNATION Référence Joint façade Ø 8 longueur 2,50 m AI 303008 Joint vitrage 7x3 mm longueur 1,90 m AI 010080 Laine céramique 115x42x25 AI 701542 Carton céramique 102x35x8 AI 713110 Carton céramique 120x40x2 AI 713155 Carton céramique 95x50x8 AI 713950...
- Page 6 Insert 700 GA Référence : 967443 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 7 Insert 700 GA Référence : 967443 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Insert 700 GA Référence : 967443 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt. Lors de l’emploi de l’insert : ...
- Page 9 Insert 700 GA Référence : 967443 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge BP le 11/02/2019 page 9/10...
- Page 10 Insert 700 GA Référence : 967443 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 967443 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
