Manuels Connexes pour Invicta P968843
Sommaire des Matières pour Invicta P968843

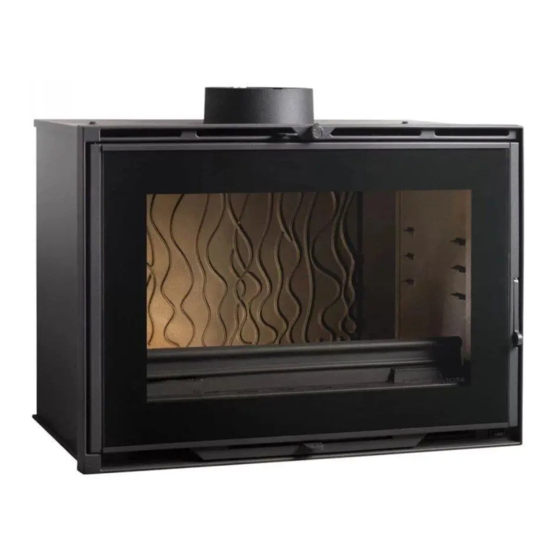

- Page 1 Insert 800 GA Référence : P968843 INSERT 800 Grand Angle Référence P968843 XD le 06/12/2021 page 1/11...
- Page 2 Insert 800 GA Référence : P968843 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 12 kW...
- Page 3 Insert 800 GA Référence : P968843 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 4 Insert 800 GA Référence : P968843 XD le 06/12/2021 page 4/11...
- Page 5 Insert 800 GA Référence : P968843 XD le 06/12/2021 page 5/11...
- Page 6 Insert 800 GA Référence : P968843 Repère DESIGNATION Référence Socle F680100B-B Embase F680878U VAM FHC M6x20 Brut AV8636200 Appareillage + 2 ventilateurs AL401201 Carton céramique AI719264A Laine céramique 115x42x30 AI701542 Carton céramique AI713110A Clips tôle AD162000 Joint de 7x3 longueur 0,5m...
- Page 7 Insert 800 GA Référence : P968843 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Insert 800 GA Référence : P968843 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 9 Insert 800 GA Référence : P968843 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt.
- Page 10 Insert 800 GA Référence : P968843 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 11 Insert 800 GA Référence : P968843 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P968843 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
- Page 12 Insert 700GA Model: P967443 Insert 700 Grand Angle Référence P967443 Page 1 / 19 BP le 07/12/2021...
- Page 13 Fiche technique AN 9674 43 Insert 700GA Model: P967443 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil. Caractéristiques et performances en fonctionnement intermittent suivant EN 13229 : Puissance nominale 10 kW Rendement 77,0 %...
- Page 14 Insert 700GA Model: P967443 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des murs et du sol de la maison situés dans l’environnement de la cheminée à construire à 65K (K = degrés Celsius au-dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après.
- Page 15 Insert 700GA Model: P967443 Page 4 / 19 BP le 07/12/2021...
- Page 16 Insert 700GA Model: P967443 Page 5 / 19 BP le 07/12/2021...
- Page 17 Insert 700GA Model: P967443 Repère DESIGNATION Référence Joint façade Ø 8 longueur 2,50 m AI 303008 Joint vitrage 7x3 mm longueur 1,90 m AI 010080 Laine céramique 115x42x25 AI 701542 Carton céramique 102x35x8 AI 713110 Carton céramique 120x40x2 AI 713155 Carton céramique 95x50x8 AI 713950 Appareillage électrique + 2 Ventilateurs...
- Page 18 Insert 700GA Model: P967443 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre.
- Page 19 Insert 700GA Model: P967443 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir un embrasement satisfaisant du bois : Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans l’atmosphère des effluents nocifs pour...
- Page 20 Insert 700GA Model: P967443 Fonctionnement, branchement et accès aux ventilateurs 119 x 119 x 38 Choix du mode de ventilation : POSITION 0 : Arrêt ou fonctionnement automatique Dans le cas où vous n’utilisez pas votre insert, la soufflerie est à l’arrêt. Lors de l’emploi de l’insert : ...
- Page 21 Insert 700GA Model: P967443 SCHEMA ELECTRIQUE terre neutre INSERT phase RESISTANCE INTERRUPTEUR THERMIQUE VENTILATEUR VENTILATEUR vert jaune bleu rouge Information pour le recyclage/la fin de vie du produit : Veuillez-vous munir des pages « Eclaté » et « Nomenclature » afin de visualiser les numéros et les références des différentes pièces composants le produit.
- Page 22 Insert 700GA Model: P967443 Woodstove insert 700 Wide angle Model : P967443 Page 11 / 19 BP le 07/12/2021...
- Page 23 Insert 700GA Model: P967443 Installation and user guide Please read both the user manual and the general manual which were delivered with the equipment. Characteristics and performance in non-continuous use according to standard EN 13229: Normal Output 10 kW Output 76.0 % Percentage CO2 0.12 %...
- Page 24 Your Invicta stove is not to be used by children or people with mental or physical disabilities, unless supervised and guided by someone responsible for their safety. The stove should not be operated by inexperienced users unless they have read or been given prior instructions.
- Page 25 Wood Stove insert 700 GA model 967443 Page 14 / 19 BP le 07/12/2021...
- Page 26 Wood Stove insert 700 GA model 967443 Item DESCRIPTION Model: Door Seal Ø8, Length 2.50 Metres AI 303008 Glass seal 7x3 mm length 1.9 metres AI 010080 Ceramic wool 115x42x25 AI 701542 Ceramic insulator strip 102x35x8 AI 713110 Ceramic insulator strip 120x40x2 AI 713155 Ceramic insulator strip 95x50x8 AI 713950...
- Page 27 Wood Stove insert 700 GA model 967443 VERY IMPORTANT In addition to this manual, take care to read the “INSTALLATION AND USAGE GUIDE FOR WOOD BURNING STOVES” supplied with the appliance. INSTALLATION GUIDELINES The atmospheric depression in the flue must be between 6 and 12 Pascals. This can be measured with a manometer when the stove is in operation. An air modulator is usually needed to set the airflow to recommended values.
- Page 28 Wood Stove insert 700 GA model 967443 Whichever method is used (normal output or long period), make sure the initial load of wood is properly lit and that the flame is maintained. If necessary, set the regulator to the lighting position to increase airflow and allow the wood to catch. Ensure that flames are present during combustion of the volatile fraction of the wood, to avoid the stove or flue sooting- up and the emission of substances harmful to health or the environment.
- Page 29 Wood Stove insert 700 GA model 967443 Operation, connection and access to ventilators 119 x 119 x 38 Choice of ventilator mode: POSITION 0: Not in operation or automatic mode If you are not using your stove insert, the ventilators will not be in operation. When using the stove insert: ...
- Page 30 Wood Stove insert 700 GA model 967443 WIRING DIAGRAM: Earth Neutral Stove Positi RESISTANC SWITCH THERMAL VENTILATOR VENTILATOR green blue read Page 19 / 19 BP le 07/12/2021...
- Page 31 Wood Stove insert 700 GA model 967443 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P967443 Identifier. Classe d’efficacité énergétique. Energy efficiency class.
