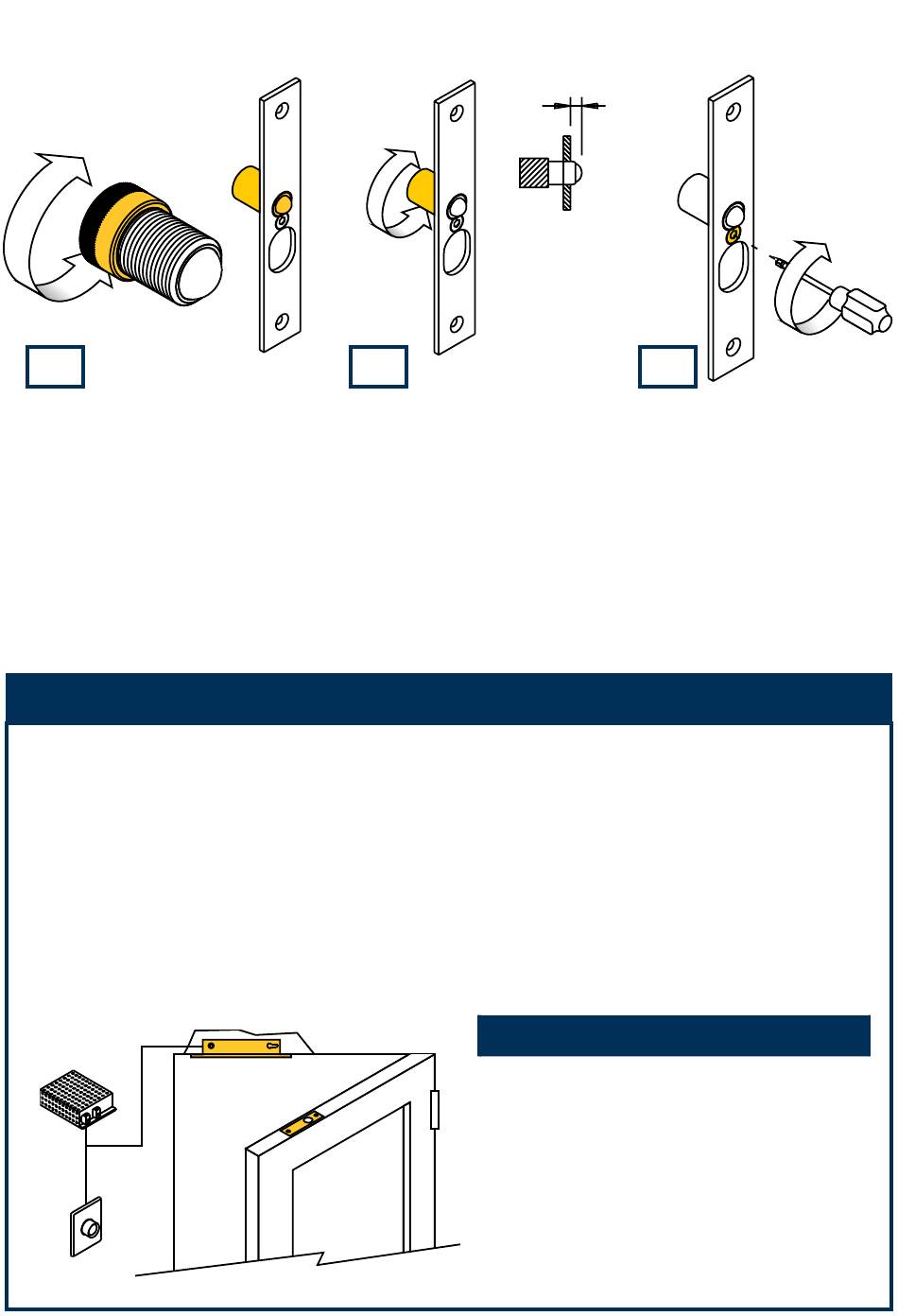

REGLAGE DE LA BILLE ANTI-REBOND (version SA)
1
(1) Régler la puissance de la bille en tournant la bague arrière tout en
maintenant fermement la partie �letée jusqu' à atteindre la puissance de retenue
optimale à la fermeteure du châssis. (2) En véri�ant que la vis de la têtière soit
en position "débloquée" régler le dépassement de la bille en tournant la
bague arrière par rapport à la contre-plaque. (3) Terminé la réglage , bloquer
le �l en tournant la vis sur la têtière de 90° dans le sens horaire.
Remarques
Ne pas utiliser de systèmes de connexion non directs pour le passage
des �ls de raccordement: utiliser un passe-câble (ex. art. 08600).
Installation sur châssis �xe: en cas d'installation sur châssis �xe, l'utili-
sation d'un passe-câble pour les �ls de raccordement n' e st pas necessaire.
En cas d'utilisation de la poignée, l'electro-verrou doit être monté
sur la porte, en utilisant un passe-câble prévu à cet effet.
4
3
2
1
2
Vis "débloquée"
Installation sur châssis �xe
1 Électro-verrou de sécurité
2 Contre-plaque
3 Bouton d' o uverture
4 Alimentateur
5 Passe-câble escamotable
3
90°
