Couleur du �l
Noir
Rouge
Vert
Vert
OU RELAIS 12 Vac
ROUGE
NOIR
VERT
VERT
ATTENTION: pour les CONNEXIONS D'ALIMENTATION ne pas
utiliser des �ls de section inférieure ou de longueur supérieure à:
Section minimale
0,75 mm²
1,5 mm²
2,5 mm²
Pour les autres raccordements électriques ne pas utiliser des �ls
de section inférieure à 0,22 mm².

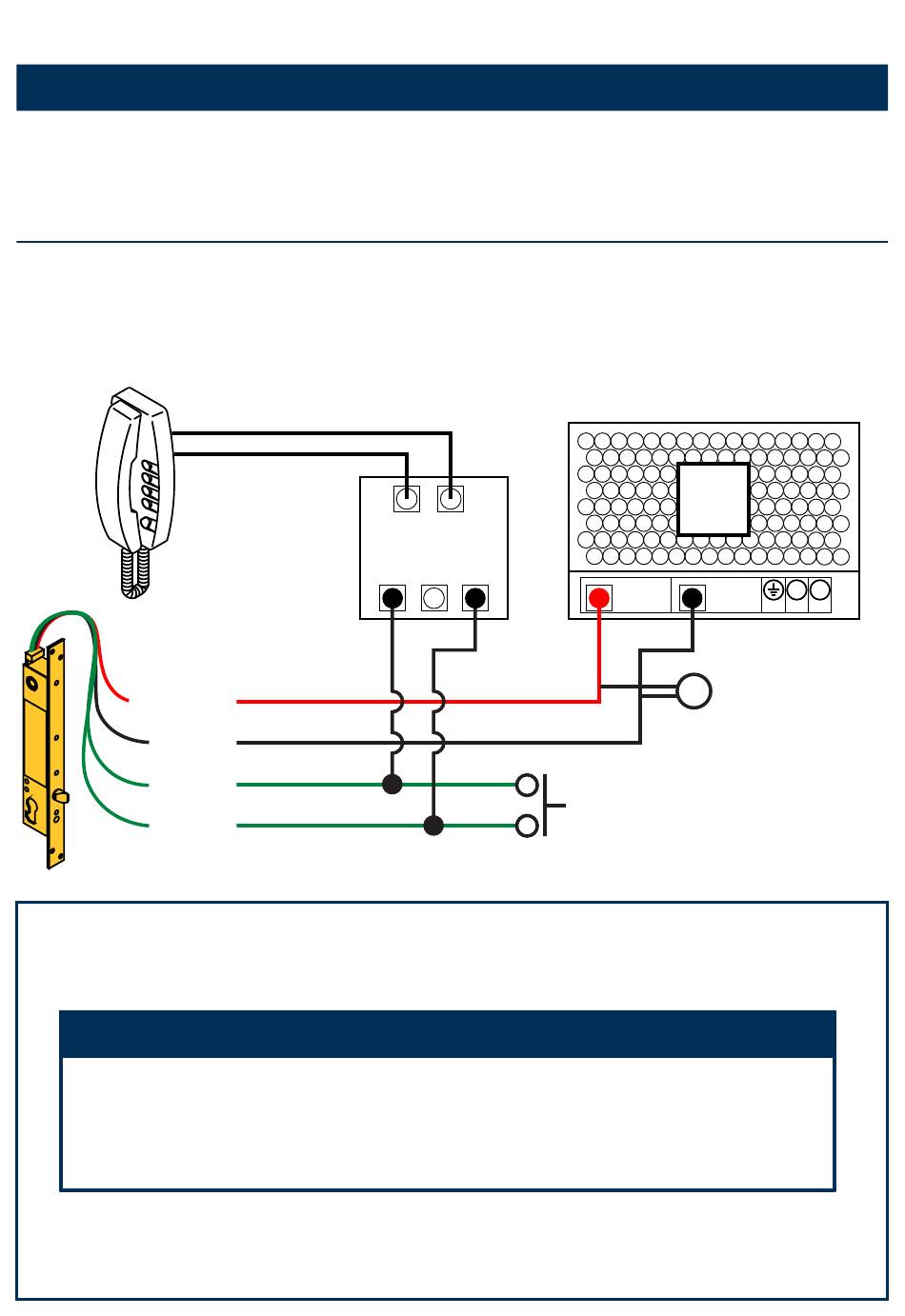

CONNECTIONS
Fonction
Alimentation
(non polarisée)
Ouverture
12 Vac
NO
INTERFACE
INTERPHONE
ART. 05258
Description
Tension : 12 ÷ 24 Vdc
Courant de démarrage : 3 A
Courant (de maintien) : 300 mA
Commande impulsive pour
débloquer le verrou, à partir
d'un contact N.O. sec.
COM
BOUTON N.O.
AU MUR
Longueur maximale
Jusqu' à 5 m
De 5 à 10 m
De 10 à 20 m
ALIMENTATEUR
12/24V
3A DC
N L
+V
-V
VARISTANCE
