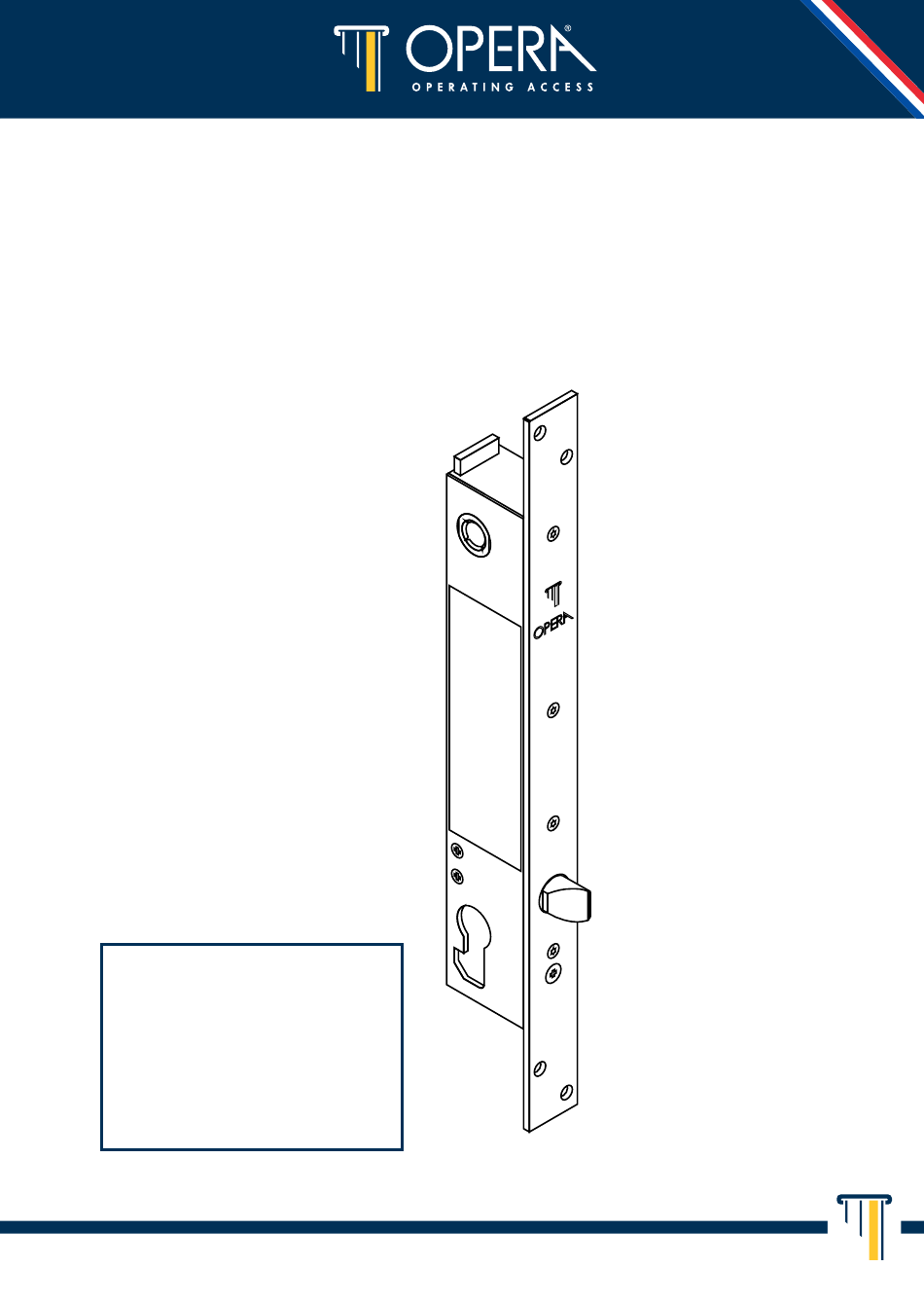

- Page 1 PRIMA BASE SERIE 25910 INSTRUCTIONS D’INSTALLATION PRIMA version CHABBAT Art. 25910C Art. 25918C...
- Page 2 SPECIFICATIONS TECHNIQUES 38/43/ 48/73 20.5 176.5 101.5 25/30/ 35/60 Contre-plaque ELECTRO-VERROU DE SECURITE POUR MONTANT › Têtière et contre-plaque en acier INOX, pêne demi-tour en acier trempé › Versions avec pêne demi-tour ouvert ou fermé en absence d’ a limentation ›...
- Page 3 REVERSIBILITE DU PENE DEMI-TOUR Réversibilité supportée uniquement par les modèles 25910 et 25918 avec des entrées 25-30-35 mm. La version entrée 60 mm. doit nécessairement être commandé en version droite ou gauche. 2 tours max (1) Desserrer la vis de retenue (2) Extraire la languette et retourner à...
- Page 4 CONNECTIONS Couleur du �l Fonction Description Noir Alimentation Tension : 12 ÷ 24 Vdc (non polarisée) Courant de démarrage : 3 A Rouge Courant (de maintien) : 300 mA Vert Ouverture Commande impulsive pour débloquer le verrou, à partir Vert d’un contact N.O.
- Page 5 REGLAGE DE LA BILLE ANTI-REBOND (version SA) 90° Vis “débloquée” (1) Régler la puissance de la bille en tournant la bague arrière tout en maintenant fermement la partie �letée jusqu’ à atteindre la puissance de retenue optimale à la fermeteure du châssis. (2) En véri�ant que la vis de la têtière soit en position “débloquée”...
- Page 6 INSTALLATION ATTENTION : ne pas limer ou trouer le châssis avec l’électro-verrou monté, ni utiliser l’électro-verrou comme gabarit de perçage. Risque de dommages ou de coincements de la mécanique dus à des poussières et/ou copeaux. Ne pas installer la contre-plaque sur le châssis par soudage. Taille de perçage pour les contre-plaques (1) Réaliser les trous pour l’...
- Page 7 Taille de perçage pour les électro-verrous 32.5 (22/27/ 32/60) 176.5 45.5 32.5 (2) Réaliser les trous pour la �xation de l’électro-verrou conformément au schéma correspondant au produit à installer. Installer l’électro-verrou en utilisant des vis adaptées (non fournies) et en faisant attention à...
- Page 8 à la terre est correcte en cas de raccordement au réseau électrique. Il est conseillé d’ é liminer les imballages dans les conteneurs prévus à cet effet. USER MANUAL RoHS OPERA s.r.l. Via Portogallo, 43 41122 Modena (MO) - Italy www.opera-italy.com info@opera-access.it...
