Sommaire des Matières pour Invicta LUNA
- Page 1 Chimeneas Salvador SLU. www.forjas-salvador.com Página 1/9...

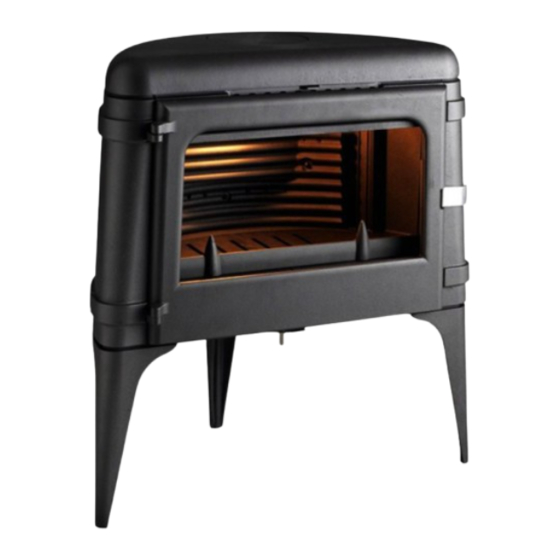

- Page 2 Poêle à bois LUNA référence 6182 41-43-46-47-48 Poêle à bois LUNA Référence 6182 41 VERT Référence 6182 43 NOIR Référence 6182 46 IVOIRE Référence 6182 47 ROUGE Référence 6182 48 BLANC LC le 06/07/2010 Page 1 sur 8 Página 2/9...
- Page 3 AD618241-42-46-47-48 Poêle à bois LUNA référence 6182 41-43-46-47-48 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale...
- Page 4 Poêle à bois LUNA référence 6182 41-43-46-47-48 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 5 Poêle à bois LUNA référence 6182 41-43-46-47-48 LC le 06/07/2010 Page 4 sur 8 Página 5/9...
- Page 6 Poêle à bois LUNA référence 6182 41-43-46-47-48 Repère Désignation Référence Porte FB 610663 Equerre loquet de fermeture AT 610129A Vis tête fraisée héxagonale creuse de 5x16 AV 8635160 Loquet de fermeture FB 610672 Rondelle élastique de 8 AV 4170081 Vis de fixation du loquet de fermeture AS 610308B Excentrique de réglage de fermeture...
- Page 7 Poêle à bois LUNA référence 6182 41-43-46-47-48 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR PÔÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
- Page 8 Poêle à bois LUNA référence 6182 41-43-46-47-48 FIGURE 1 REGISTRE AIR SECONDAIRE FIGURE 2 Position fermée Position d’allure du registre d’allure normale Position d’allumage du registre d’allure (entièrement ouvert) : à n’utiliser que pour les phases d’allumage et de reprise en gardant l’appareil sous surveillance!
- Page 9 Poêle à bois LUNA référence 6182 41-43-46-47-48 MONTAGE DEFLECTEUR - Couper le lien qui maintien le déflecteur a ux grilles - Monter le déflecteur à la vertica le da ns l’a ppa reil - Poser les bossa ges du déflecteur sur la ta que - La isser reposer sur le guide d’a ir l’a va nt du déflecteur...
