Instructions 101141
Voiture de course avec entraînement à hélice
5

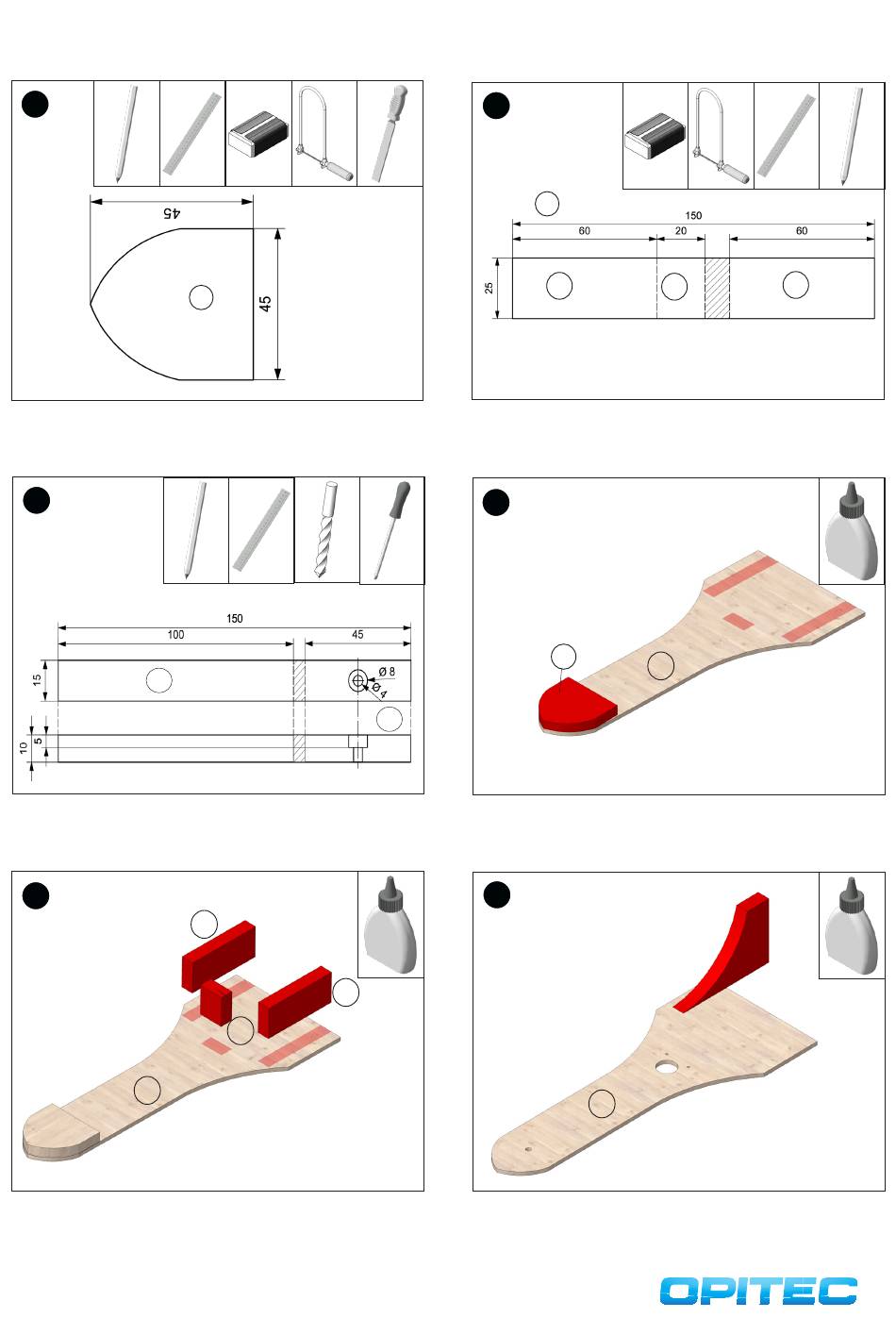

Reporter le pochoir pour l'élément intermédiaire (C) sur le contre-
plaqué (5) et scier avec la scie à chantourner ou scie à découper. Poncer
proprement la découpe à la scie avec la lime et du papier émeri.
7
3b
Raccourcir la latte en bois (3) conformément aux mesures indiquées et
poncer les arêtes de coupe. Percer un trou de 4 mm de diamètre sur la
pièce (45 mm) par le haut. Ensuite, percer un trou borgne d'un diamètre
de 8 mm et 5 mm de profondeur.
9
1a
Coller les lattes (4a/4b) sur la face supérieure à l'endroit indiqué.
3
5
ø4
ø8
4a
4a
4b
6
4
4a
Raccourcir la latte en bois (4) conformément aux mesures prises et
poncer les arêtes de coupe.
8
3a
Comme illustré, coller l'élément intermédiaire (5) sur la paroi frontale de
la pièce 1a.
10
Coller le support de moteur (2) au milieu et à franc bord par rapport à
l' a rête arrière sur la pièce supérieure (1b).
4b
5
1a
1b
4a
