Instructions 101141
Voiture de course avec entraînement à hélice
Liste des matériaux
Moteur R140
Pince en acier à ressort
Interrupteur à bascule
Vis pour panneaux agglomérés
Vis à tête cylindrique
Ecrou
Rondelle d'écartement
Fil de connexion rouge
Cosse
Pale d'hélice
Vis à tête cylindrique
Moyeu d'hélice
1

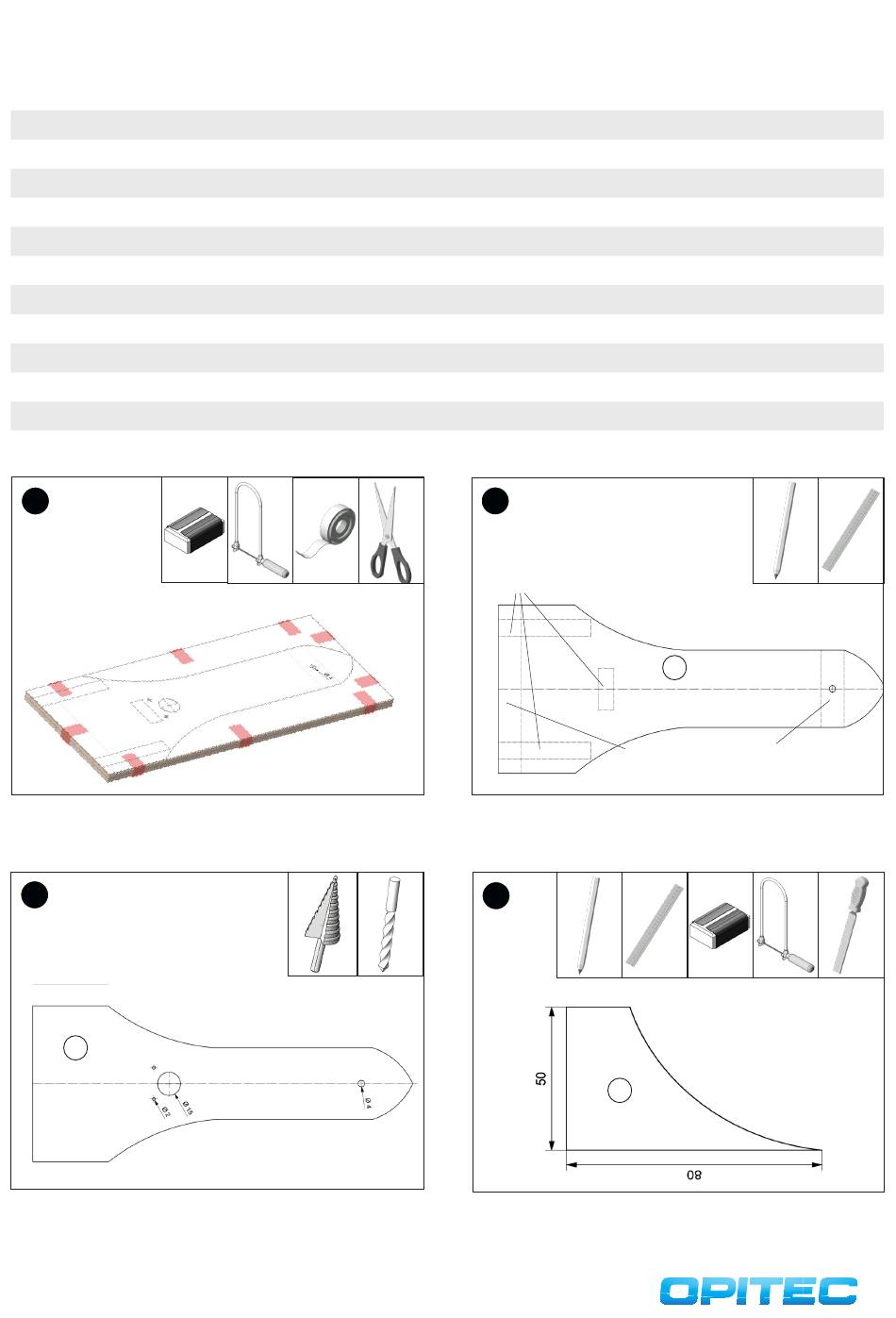

Fixer les plaques de contreplaqué (1) l'une sur l'autre avec du ruban
adhésif. Reporter le pochoir (A) et scier la forme indiquée. Poncer les
découpes.
3
1b
Comme indiqué sur le pochoir, percer la partie supérieure (1b) en
travers avec des trous de ø 2mm, ø 4mm et ø 15 mm.
2
Quantité
Dim. (mm)
1
1
17-22
1
16,3
1
16x3
1
25x4
2
M4
2
9/4,3
1
500
2
3
3
6x2
1
2
Lattes boîte à pile
(face supérieure)
2. Sur l'une des découpes (1) dessiner la position pour les lattes du
support de pile et du support d'essieu.
4
ø2
ø4
ø15
Reporter le pochoir pour le support de moteur (B) sur le contreplaqué
(2) et scier avec la scie à chantourner ou à découper. Poncer propre-
ment la découpe à la scie avec la lime et du papier émeri.
Description
Entraînement
Support de moteur
Interrupteur
Fixation pince en acier à ressort
Vissage paroi frontale
Vissage paroi frontale
Rondelle d'écartement
Câblage
Raccord pile
Hélice
Hélice
Hélice
1a
Lattes pour support d'essieu
(face inférieure)
2
N° pce
11
12
13
14
15
16
17
18
19
20
21
22
