5.10 Alimentation en gaz
Risque d'explosion en raison de la fuite de com-
bustible en présence de sources inflammables.
Précautions: éviter les chocs, les frottements, les
étincelles, la chaleur.
Vérifier la fermeture du robinet d'arrêt du combus-
tible, avant d'effectuer une quelconque interven-
tion sur le brûleur.
L'installation de la ligne d'alimentation en com-
bustible doit être effectuée par le personnel habi-
lité, conformément aux normes et dispositions en
vigueur.
ATTENTION

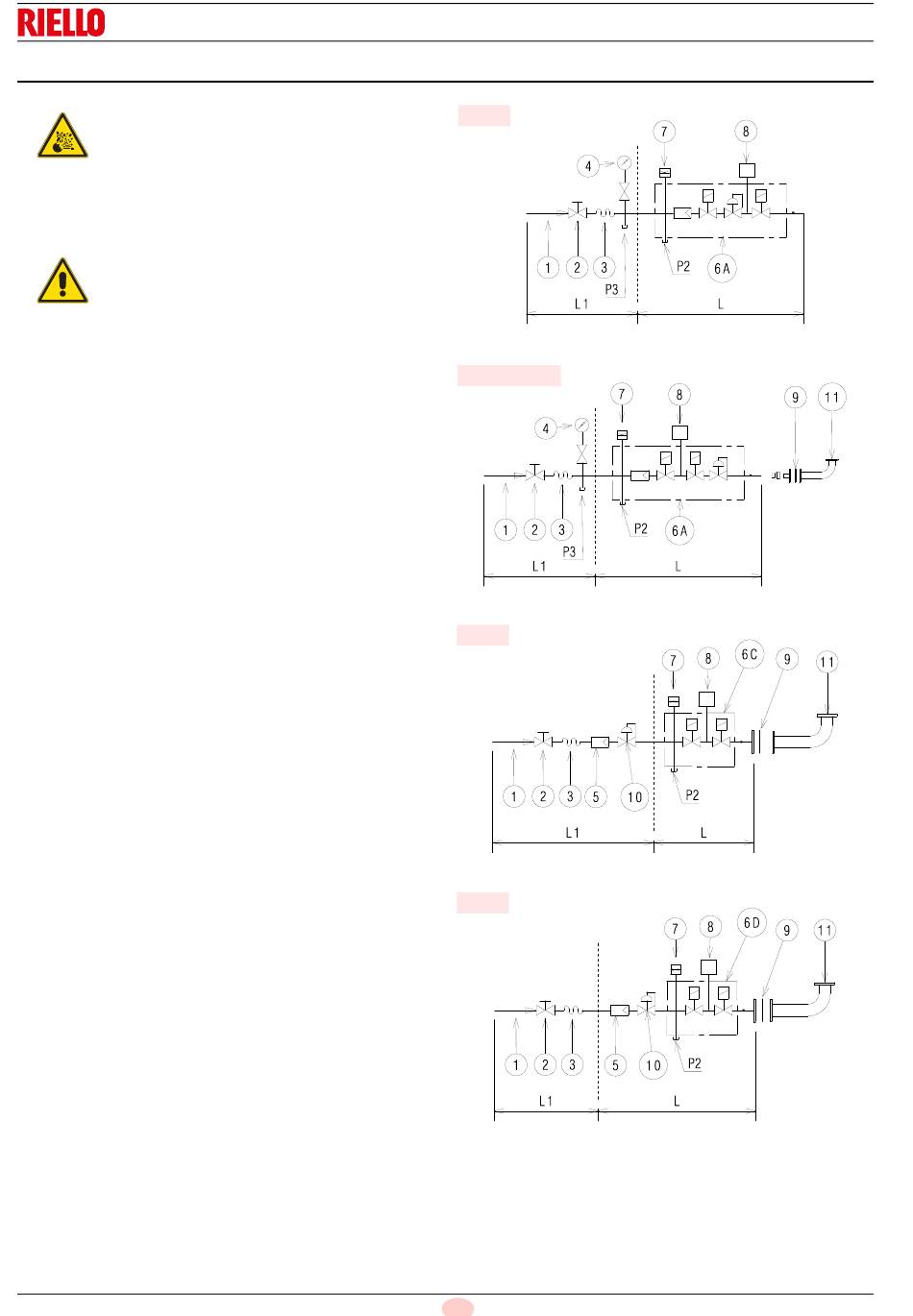

5.10.1 Ligne d'alimentation en gaz
Légende (Fig. 21 - Fig. 22 - Fig. 23 - Fig. 24)
1 Canalisation d'arrivée du gaz
2 Vanne manuelle
3 Joint antivibration
4 Manomètre avec robinet à bouton-poussoir
5 Filtre
6AComprenant:
–filtre
–vanne de fonctionnement
–vanne de sécurité
–régulateur de pression
6CComprenant:
–vanne de sécurité
–vanne de fonctionnement
6DComprenant:
–vanne de sécurité
–vanne de fonctionnement
–régulateur de pression
–filtre
7Pressostat gaz seuil minimum
8Contrôle d'étanchéité, fourni comme accessoire ou intégré, en
fonction du code de la rampe gaz. D'après la norme EN 676, le
contrôle d'étanchéité est obligatoire pour les brûleurs dont la
puissance maximale est supérieure à 1200 kW
9Joint (uniquement pour les versions "bridées")
10Régulateur de pression
11Adaptateur rampe-brûleur, fourni séparément
P2Pression en amont des vannes/du régulateur
P3Pression en amont du filtre
LRampe gaz, fournie séparément
L1À la charge de l'installateur
20068429
Installation
MB
20057264
MBC - VGD
20062223
DMV
20062227
CB
20062228
28 F
Fig. 21
Fig. 22
Fig. 23
Fig. 24
