Mise en service
Modification de la logique
de commande
Pour les applications où la logique de commande
programmée par défaut ne convient pas,
il est possible par paramétrage d'obtenir
la configuration désirée.
Adressage des relais de sorties
Chaque protection de Sepam 1000 comporte
une ou plusieurs sorties. Ces sorties peuvent être
adressées, par paramétrage au clavier,
à n'importe quel relais de sortie.

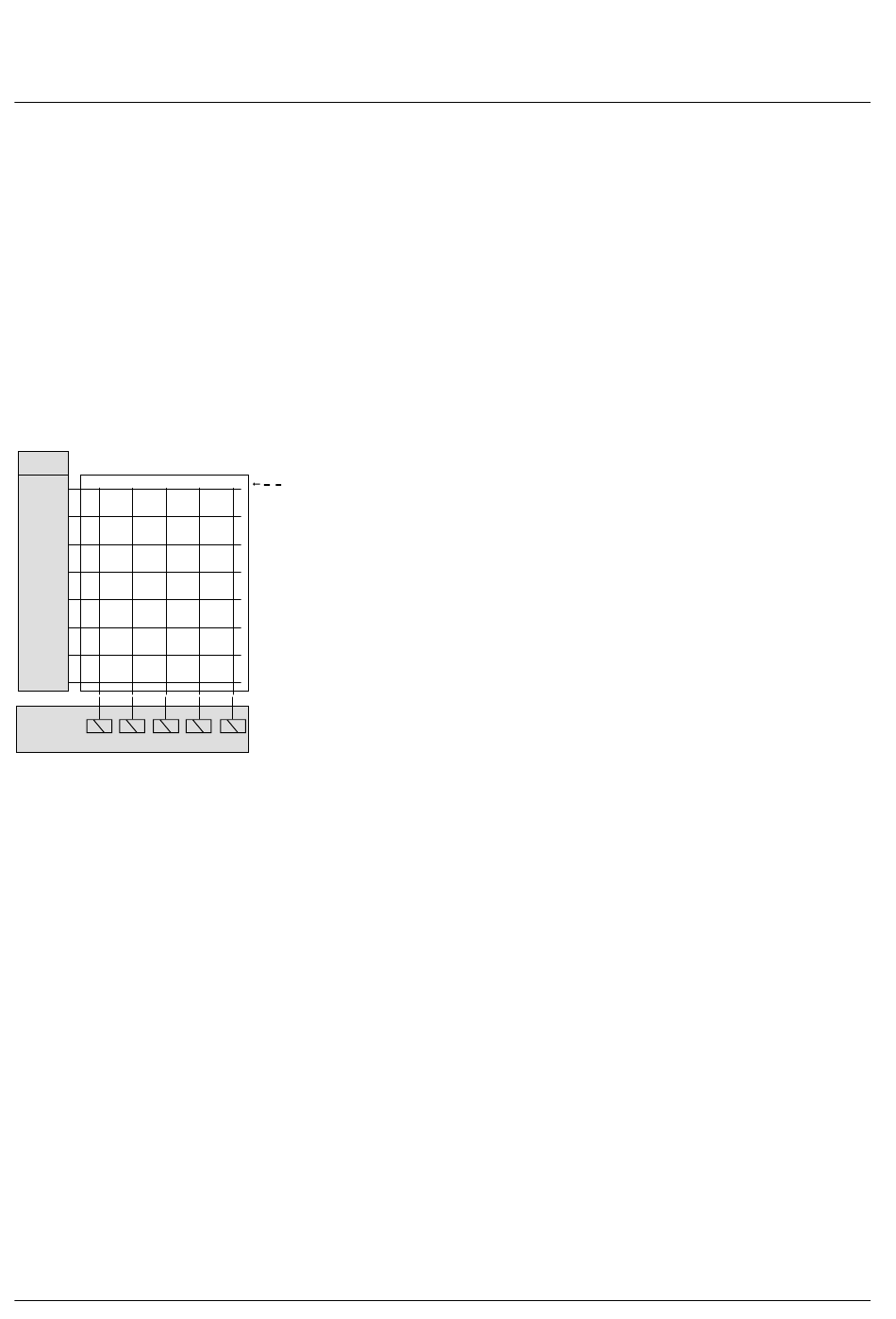

Paramétrer les adressages revient à remplir
la matrice d'adressage représentée ci-dessous :
sorties des
protections
1
0
0
I>©
I>>©
Io>©
Io>>©
etc.
relais de
sortie
TRIP AUX1 AUX2 AUX3 AUX4
Exemple d'adressage : I>© = 10010 signifie que la sortie du
seuil bas de la protection à maximum de courant phase est
adressée aux relais TRIP et AUX3.
22
(suite)
1
0
matrice
d'adressage
Les lignes de la matrice sont constituées des sorties de protections.
A chacune correspond un paramètre dont le libellé est de la forme xxx©.
Exemple : pour le seuil bas de la protection à maximum de courant phase,
le paramètre adressage est I>©.
Les 5 colonnes de la matrice correspondent aux 5 relais de sortie de Sepam.
Une sortie est adressée à un relais si la matrice comporte un 1 à l'intersection
de la ligne et de la colonne correspondante. Sinon, la matrice comporte un 0.
Dans les cas où la carte optionnelle ES1 n'est pas utilisée,
les adressages sur les relais AUX2, AUX3 et AUX4 sont inopérants.
Tous les paramètres d'adressage sont accessibles au clavier dans la boucle
status page *Input/output*. Ils doivent être réglés à la valeur de code
correspondant à l'adressage désiré.
Remarque : l'information chien de garde (WDG©) est une sortie adressable
à n'importe quel relais.
On trouvera ci-après la matrice d'adressage vierge de chaque version
de Sepam 1000. Cette matrice sera complétée en concordance avec le schéma
de l'installation et permettra de générer les codes d'adressages à paramétrer
dans Sepam 1000.
Utilisation / mise en service
