Mise en service
Vérifications à effectuer
avant la mise en service
Ces opérations doivent être effectuées avant
d'appliquer la tension sur Sepam 1000.
Vérifications :
c tension d'alimentation.

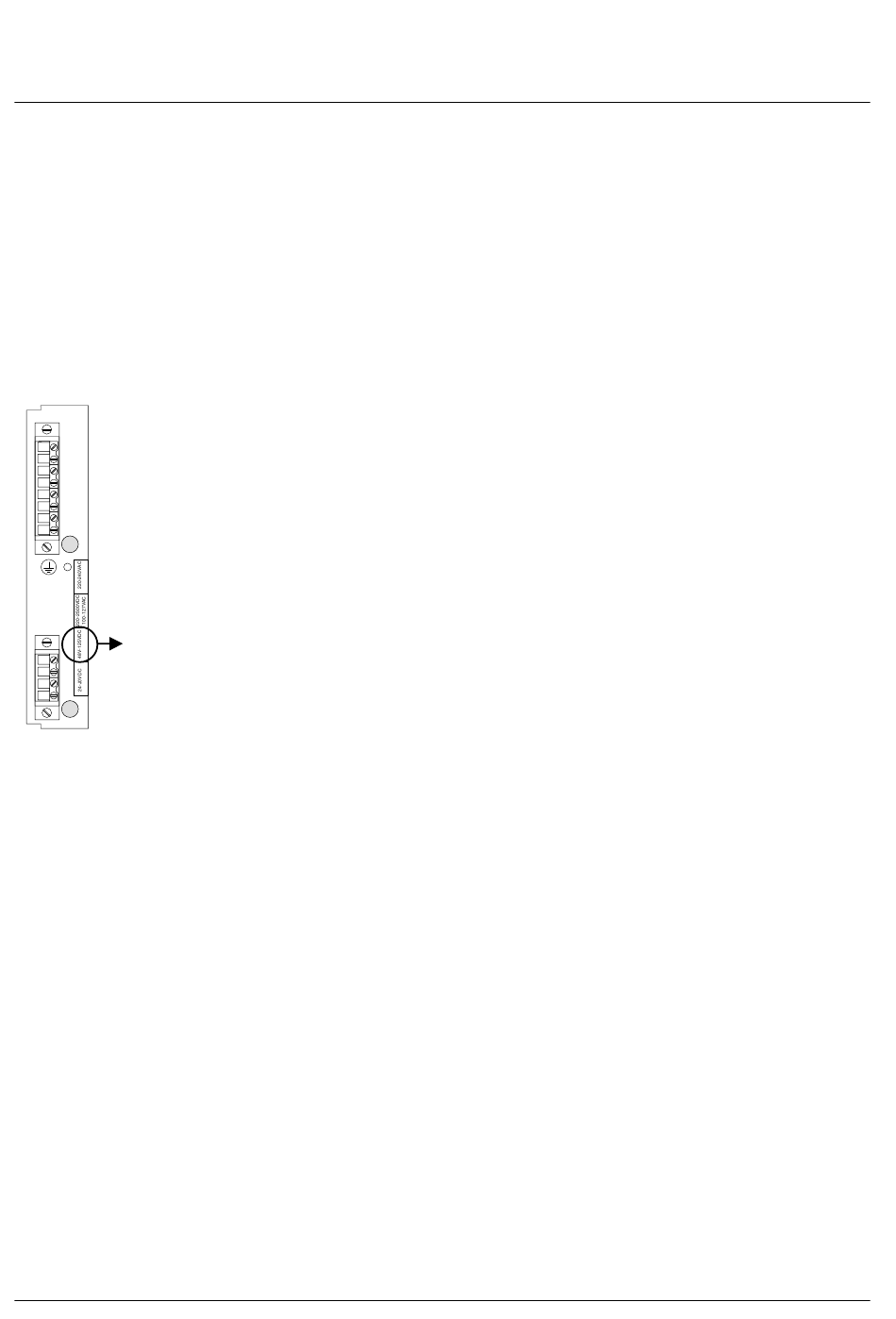

S'assurer que la tension de l'alimentation auxiliaire de
la cellule correspond à la tension de fonctionnement
de Sepam 1000. Elle est indiquée en face arrière,
à côté du connecteur d'alimentation, par un point
dans la case correspondant à la tension,
AS'
8
7
6
5
4
3
2
-
1
+
A
(ex : 48V-125Vcc)
4
3
2
1
B
2
1
c mise à la terre
Vérifier que le chassis de Sepam 1000 est relié
à la terre par l'écrou de masse situé sur la tôle
de Sepam à côté du connecteur d'alimentation.
Vérifier le serrage de la vis.
c connecteur
Vérifier que tous les connecteurs de la face arrière
sont correctement embrochés et que leur verrouillage
par vissage est effectué.
c Vérifier que les micro-interrupteurs qui définissent
une partie des modes de fonctionnement et les
calibrations de Sepam 1000 ont été correctement
positionnés lors de l'installation
Leur positionnement est indiqué page 18.
v entrée courant capteur CSP,
v entrées courant capteurs TC 1 A ou 5 A,
v entrée courant résiduel,
v entrées tension,
v entrée logique.
c Les micro-interrupteurs doivent être
positionnés Sepam hors tension.
c Si les micro-interrupteurs sont mal positionnés,
les mesures fournies par Sepam 1000 seront
erronées et les protections ne déclencheront pas
au seuil voulu.
Utilisation / mise en service
Paramétrage par défaut
Etat des paramètres réglés en usine :
c micro-interrupteurs :
v ils sont positionnés pour alimentation par transformateur de courant
secondaire 5 A,
v mesure de courant résiduel par tore,
v mesure de la tension résiduelle par somme des 3 tensions,
c protections : inhibées,
c logique de commande :
v relais TRIP à accrochage,
v pas de sécurité positive,
v adressage des informations de sortie - déclenchement disjoncteur : relais TRIP
- chien de garde : relais AUX1
- signalisation / sortie sélect. logique : AUX2, AUX3, AUX4.
Mise en service
Mode vérification
L'accès à toutes les informations à des fins de vérification s'effectue sans aucun
risque de modification des paramètres et réglages.
Mode paramétrage
Ce mode est réservé à la mise en service ou à la maintenance, il nécessite l'accès
à la touche P, à l'arrière de Sepam. L'indication P apparaît à droite de l'écran
Message CHECK SETTINGS
La modification d'un paramètre peut dans certains cas entraîner la modification
automatique d'un autre, ou créer une incompatibilité de réglage.
Dans ce cas, le message CHECK SETTINGS apparaît à l'affichage.
Ce message invite l'utilisateur à vérifier les paramètres concernés qui se signalent
en clignotant. Il suffit alors de les régler à la valeur désirée et le clignotement
disparaît. Quand toutes les anomalies de réglages ont disparu,
le message CHECK SETTINGS ne réapparaît plus.
Quelques cas d'apparition de CHECK SETTINGS :
c un changement de réglage de In entraîne la modification du réglage de Ib
et éventuellement Is, I>>. Ceci est lié au fait que les valeurs de ces derniers
paramètres dépendent de In. CHECK SETTINGS apparaît pour prévenir
l'utilisateur de ces modifications de réglages intempestives.
c réglage hors plage : il peut arriver que certains paramètres se trouvent hors
plage de réglages. Dans ce cas, Sepam choisit le réglage autorisé le plus proche
et signale ce choix par le message CHECK SETTINGS.
c réglages incohérents,
exemple : le réglage VT's = U21 est incohérent avec Vnso = 3U.
Sepam signale cette incohérence par le message CHECK SETTINGS.
Conseil
Pour éviter de se trouver en présence du message CHECK SETTINGS,
il est conseillé de régler les paramètres dans l'ordre suivant :
c les paramètres de la boucle status avant ceux de la boucle relay,
c au sein d'une page, faire les réglages dans l'ordre d'apparition des paramètres
après le titre de page.
(1)
.
(1)
à réaliser avant la mise en service.
(2)
manuellement par appui sur la touche P.
(1)
L'ensemble des paramétrages et réglages doit reposer sur l'étude de sélectivité du réseau
Ce mode est retiré automatiquement si aucune touche n'est active pendant environ 2 mn,
(2)
.
17
