Notice de réparation
2
Eau
chaude
3
Outils
nécessaires
Prévoir :
• 2 clés mixtes.
• 1 tournevis cruciforme.
• Seau, serpillière.
www.thermador.fr
4
1
Eau
mitigée
Niveau de
difficulté
Option maintenance
facile.
Tél. 04 74 94 41 33 │ e-mail : thermador@hermador.fr
Parc d'Activités de Chesnes - 80 rue du Ruisseau - CS10710 - 38297 SAINT-QUENTIN-FALLAVIER CEDEX.
Horaires d'ouverture : du lundi au jeudi de 8h15 à 17h (vendredi 16h).
Sous réserve de modifications - Tous droits réservés.
MITIGEURS THERMOSTATIQUES

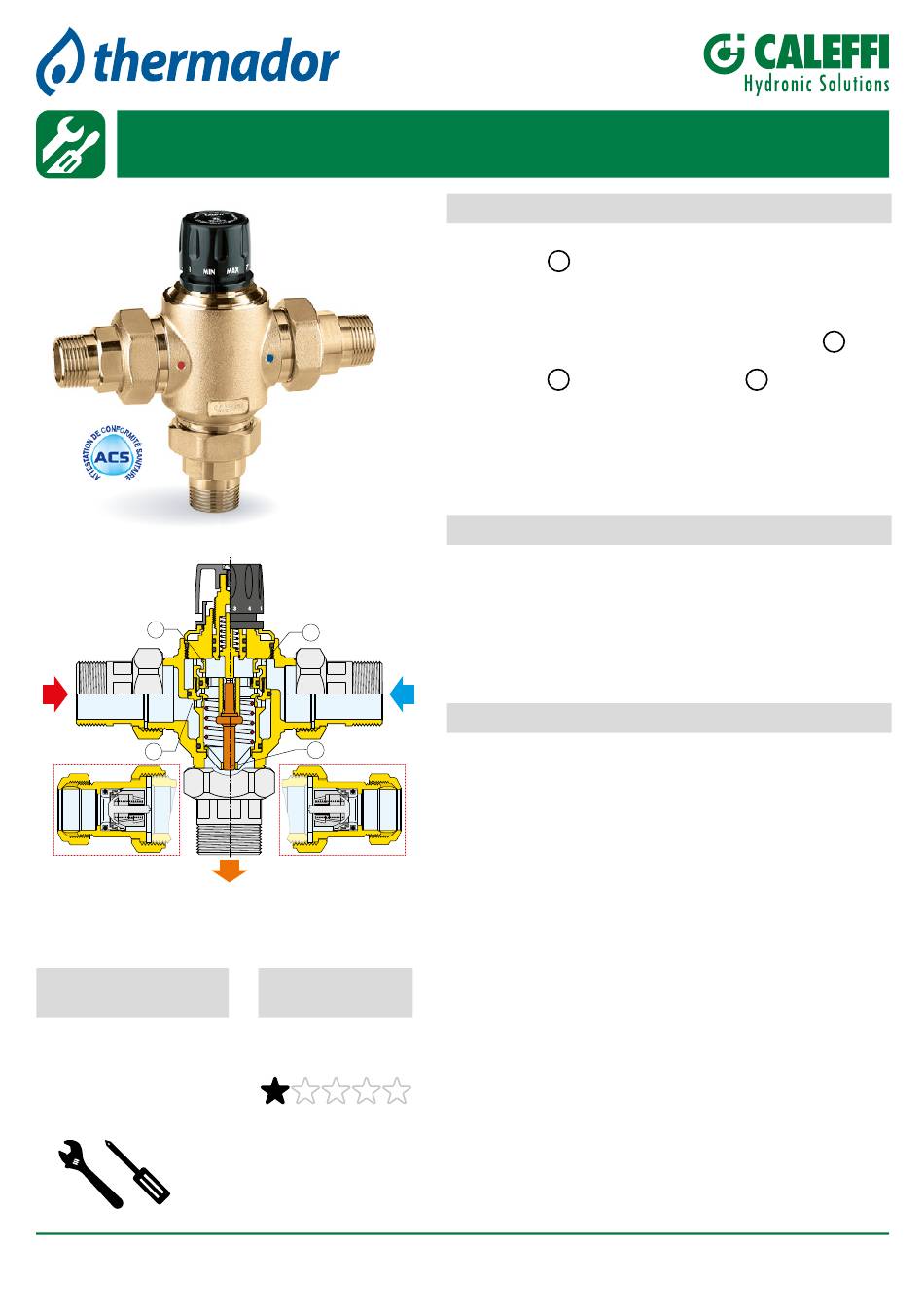

Principe de fonctionnement
L'élément régulateur du mitigeur thermostatique est un
bulbe de cire 1 complètement immergé dans le conduit de
sortie d'eau mitigée, qui par son mouvement de dilatation
et de contraction, règle en permanence la juste proportion
d'eau chaude et d'eau froide à l'entrée.
Les débits d'eau sont réglés au moyen d'un piston 2 qui se
meut dans un cylindre spécial entre le siège de passage de
l'eau chaude 3 et celui de l'eau froide 4 .
Même lorsque la pression chute à cause d'un soutirage
d'eau chaude ou froide en d'autres points de puisage ou
lorsque les températures d'entrée d'eau de mitigeur varient,
le mitigeur règle automatiquement les débits d'eau chaude
et froide afin de rétablir la température réglée.
Avertissements
S'assurer d'avoir lu et compris les instructions suivantes
avant de procéder à l'installation et à l'entretien du dispositif.
ATTENTION ! LE NON-RESPECT DE CES CONSIGNES PEUT
ENTRAÎNER UNE MISE EN DANGER !
Sécurité : Respecter impérativement les consignes de
Eau
sécurité citées sur le document qui accompagne le dispositif.
froide
Précaution
· Le mitigeur thermostatique doit être monté par un monteur
qualifié conformément aux règlements nationaux et (ou)
locaux.
· Si le mitigeur thermostatique n'est pas installé, mis en
service et entretenu correctement suivant les instructions
contenues dans cette notice, il peut ne pas fonctionner
correctement et être dangereux pour l'utilisateur.
· S'assurer de la bonne étanchéité des raccordements.
· Dans la réalisation des raccordements hydrauliques, faire
attention à ne pas forcer mécaniquement sur les raccords
du mitigeurs. Un serrage excessif peut provoquer à terme
une rupture entraînant des fuites et causer des dommages
aux biens et/ou aux personnes.
· Une température d'eau supérieure à 50°C peut provoquer
de graves brûlures. Durant l'installation, la mise en
service et l'entretien du mitigeur thermostatique, mettre
en œuvre les moyens nécessaires pour éviter que de telles
températures ne causent pas de danger aux personnes.
· En cas d'eau très agressive, prévoir un dispositif de
traitement d'eau avant l'entrée d'eau du mitigeur, selon
les normes en vigueurs. En l'absence d'un tel dispositif,
cela pourrait endommagé le mitigeur et ne pas permettre
son fonctionnement correct.
Grands débits - 523
Version 2024/11 - 1
