OPERATION AND INSTALLATION MANUAL
Wood-burning & Smoke Exempt Optional Models
Guide d'utilisation et Mode d'Emploi

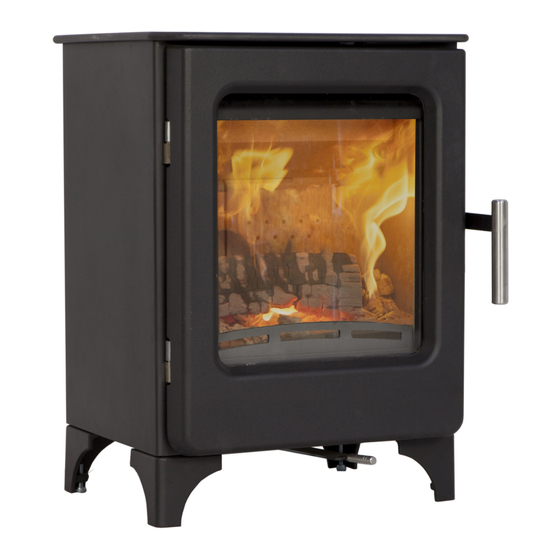

ASHCOTT (SE)
ASHCOTT PEDESTAL (SE)
ASHCOTT LOGSTORE (SE)
(M00561-00-00-00-00)
(M00564-00-00-00-00)
(M00565-00-00-00-00)
1 of 32
ENG/FR
VERSION 3
M00560-00-00-00-00
M00562-00-00-00-00
M00563-00-00-00-00
Publicité
Table des Matières
Manuels Connexes pour Mendip Stoves ASHCOTT
Sommaire des Matières pour Mendip Stoves ASHCOTT
- Page 1 ENG/FR VERSION 3 OPERATION AND INSTALLATION MANUAL Wood-burning & Smoke Exempt Optional Models Guide d’utilisation et Mode d'Emploi M00560-00-00-00-00 ASHCOTT (SE) (M00561-00-00-00-00) M00562-00-00-00-00 ASHCOTT PEDESTAL (SE) (M00564-00-00-00-00) M00563-00-00-00-00 ASHCOTT LOGSTORE (SE) (M00565-00-00-00-00) 1 of 32...
-
Page 2: Pièces Détachées, Vue Éclatées, Assemblage
This manual refers to the stoves listed above, which are tested in accordance with EN 13240. Thank you for purchasing your new stove from Mendip Stoves. Please read this manual carefully to ensure that you get maximum enjoyment and performance from your new stove and to prevent any potential operational problems. Please note that “all local regulations, including those referring to national and European Standards, need to be complied with when... -
Page 3: Health And Safety Precautions
Older properties, especially, may have chimney faults or the cross section may be too large . Mendip Stoves recommend the use of a solid fuel flue lining system for all installation into existing chimneys. All chimney systems must be used in accordance with Building Regulations Approved Document J. - Page 4 If the stove has not been used for some time the flue should be checked for blockages before use. Do not modify the appliance; only use spares authorised by the manufacturer. STOVE PERFORMANCE & TESTING Mendip Stoves, ASHCOTT model is tested in accordance with EN 13240. Output wood fuel Efficiency CO@13% O₂...
- Page 5 Rear to Floor to Floor to Height Width Depth Direct Air Size Diameter Centre Rear Flue Air Intake Intake Flue Collar Exit Stove ASHCOTT 575mm 424mm 370mm 412mm 125mm 128mm 460mm 151mm 100mm ASHCOTT 750mm 424mm 370mm 412mm 125mm 128mm 635mm...
-
Page 6: Combustion Air
The hearth should be able to accommodate the weight of the stove and its chimney if the chimney is not independently supported. The Ashcott stove has been tested and is suitable to be installed on a 12 mm non combustible plate such as 12 mm glass plates . - Page 7 OPERATING YOUR STOVE - AIR CONTROL The air control for the Ashcott model is a single control lever. The Lever operates by moving from left to right . Lever in left position - secondary air fully open...
- Page 8 Check load weights for your model on the table on page 4. Use the glove when operating air controls and door. MENDIP STOVES RECOMMEND THE USE OF A FLUE THERMOSTAT TO CHECK (Fig.2) YOUR STOVE IS NOT OVERHEATING. PLACE FLUE THERMOSTAT DIRECTLY ABOVE COLLAR OF STOVE AND REFER TO TEMPERATURE GAUGE ON PAGE The stove will get very hot during use and due care must therefore be exercised.
- Page 9 Clean Air Act requirements. The ASHCOTT SE stove has been recommended as suitable for use in smoke control areas when burning wood logs. The appliance has been fitted with a modification to fix the air controls at 17% open in its minimum position, alterations should not be attempted.
- Page 10 Mendip Stoves are designed to burn wood. Wood burns more efficiently and cleanly when it is burnt hotter, the typical burn cycle of a wood load is 1hr. Mendip Stoves do not recommend that their stoves are burnt overnight for this reason. As a night time regime we recommend that the fire is loaded when hot and burnt for five minutes with the secondary air control fully open until the new wood has taken and is burning, then close the air control to its operational position.
- Page 11 TROUBLE SHOOTING 1. Fire Will Not Burn - check 3) Soot forms on the window a) the air inlet is not obstructed in any way, a) The firewood may be too wet b) that chimney and flue ways are clear, b) the intake of secondary air may be insufficient c) that a suitable fuel is being used, c) fire not hot enough...
- Page 12 MAINTENANCE Mendip Stoves recommends that your model needs to have the ash removed from the stove at regular intervals (weekly if used daily). Allowing the ash pan to over flow can impede the function of the stove and can cause possible damage to the stove grate and ash pan.
-
Page 13: Pièces Détachées, Vue Éclatées
Votre poêle comprend les 4. Plaque de décor 5. Guide d’utilisation et bon de garantie 6. Briques réfractaires, elles font partie intégrante du poêle, ne pas jeter. 7. Sac absorbant d’humidité ASHCOTT- COMBUSTION CHAMBER/ CHAMBRE DE COMBUSTION INTÉRIEUR 13 of 32... -
Page 14: Montage Et Démontage De L'intérieur
HOW TO REMOVE A VERMICULITE BRICK SET MONTAGE ET DÉMONTAGE DE L’INTÉRIEUR To remove a vermiculite brick set take the following steps Pour enlever un ensemble de briques vermiculites suivez les étapes Remove ashpan and log retainer Enlever le bac cendre et l’arrêt de bûches Place hand through ashpan and lift the cast iron grate up and remove from stove. - Page 15 HOW TO REMOVE A VERMICULITE BRICK SET MONTAGE ET DÉMONTAGE DE L’INTÉRIEUR Remove upper steel baffle by lifting baffle off securing tabs. Slide to rear and push to right. The left side will now come down. Remove baffle. Pour quitter le deflecteur secondaire en acier il faut lever de la plaque de ces anglets de fixation.
-
Page 16: Spare Parts List / Liste Des Pièces Détachées
SPARE PARTS LIST / LISTE DES PIÈCES DÉTACHÉES 16 of 32... - Page 17 INNER CONV PANEL SPACER M10560-11-24-00-00 LEVER ARM - COMBUSTION Levier de combustion M10560-11-28-99-00 LEVER HANDLE Poignée de levier M10560-02-00-00-00 MP ASHCOTT BRICK - FULL SET Jeu de plaques Ashcott M90500-05-01-00-00 CAST GRATE Grille en fonte M10560-04-00-00-00 LOG RETAINER Arrêt Bûches...
-
Page 18: Door Assembly / Assemblage De La Porte
M6 rondelle M10560-01-12-99-00 GLASS CLAMP - LOWER Serre de vitre bas M10560-01-25-01-00 MP Ashcott Glass Clamp Rope Seal - Jointe de serre bas Large Lower DOOR BRACKET COVER couvercle pour support de porte 1 M3X8 PAN HEAD POZI DRIVE SCREW... -
Page 19: Comment Installer Un Piedestal / Magasin De Bois
COMMENT INSTALLER UN PIEDESTAL / MAGASIN DE BOIS Remove the cast iron, fire grate and carefully tilt the Ashcott to lie on it’s rear on a platform of a similar level as the pallet. It is then possible to access the underside heat shield and remove it. - Page 20 20 of 32...
-
Page 21: Consignes Generales De Sante Et De Securite
Ce manuel se réfère aux poêles énumérés ci-dessus. Ils ont été testés conformément à la norme EN 13240. Nous vous remercions d'avoir choisi un nouveau poêle de Mendip Stoves et nous sommes certains que vous en serez enchantés. Lisez ces instructions, elles relatent les principes de base pour assurer l'installation satisfaisante de votre poêle, même si pour répondre à... -
Page 22: Cheminée Et Raccordement Au Poêle À Bois
à-dire, plus de 160 mm x 160 mm. La société Mendip Stoves conseille l'utilisation d'un système de conduit de fumée de combustibles solides pour l'installation dans des cheminées existantes. Tous les systèmes de cheminée doivent être utilisés conformément au Règlement de construction approuvé. -
Page 23: Indices De Performance Et Résultat Des Tests
Il n'y a pas de règles européennes concernant la distance minimale des murs non-inflammables, Mendip Poêles recommande de laisser une distance d'au moins 100 mm à l’arrière et sur les côtés du poêle. Les Modèles ASHCOTT, , prennent l'air de combustion à... -
Page 24: Dimensions Des Poêles Et De Tailles De Raccordement
Sortie Sortie de Prise d'Air Hauteur Larguer Profondeur de la d'Entrée d'Entrée Supérieure Cheminée Cheminée d'Air d'Air à l’Arrière Arrière du Poêle ASHCOTT 575mm 424mm 370mm 412mm 125mm 128mm 460mm 151mm 100mm ASHCOTT 750mm 424mm 370mm 412mm 125mm... -
Page 25: Mis En Service
NE PAS BRÛLER DU CHARBON BRUN. NE PAS BRÛLER DES DÉCHETS DOMESTIQUES, CET APPAREIL N’EST PAS UN INCINERATÉUR MENDIP STOVES conseille l'utilisation d’un THERMOSTAT de cheminée pour vérifier que votre poêle ne surchauffe pas. Mettez le THERMOSTAT DIRECTEMENT AU-DESSUS DU POELE sur le conduit et comparer aux TEMPERATURES de références déclarées dans les tests (page 27). -
Page 26: Comment Allumez Votre Poêle À Bois Mendip
CONTROL D’AIR DU POÊLE A BOIS Le contrôle de l'air pour le modèle Ashcott est un seule levier de commande. Le levier fonctionne en se déplaçant de gauche à droite . -
Page 27: Bois De Chauffage
FONCTIONNEMENT PENDANT LA NUIT Mendip Stoves sont conçus pour brûler du bois. Comme un régime de temps de nuit, nous recommandons que la chamber de combusion est chargé quand il est chaud et brûlé... -
Page 28: Diagnostic Des Problèmes
ATTENTION Correctement installé, exploité et entretenu, votre poêle n’émettra pas de fumées dans l'habitation. Des Fumées occasionnelles lors du décendrage et du ravitaillement en bois peuvent se produire. Cependant, les émissions de fumées persistantes sont potentiellement dangereuses et ne peuvent pas être tolérées. Si les émissions de fumée persistent, suivez ces instructions: a) Ouvrez les portes et les fenêtres pour ventiler la pièce, puis quittez les lieux. -
Page 29: L'entretien Annuel
MAINTENANCE Mendip Stoves recommande de nettoyer régulièrement votre poêle, retirez la cendre (hebdomadaire si l’utilisation est quotidiennement). Utiliser un cendrier rempli par trop de cendre peut entraver le fonctionnement du poêle et peut causer des dommages sur la grille du poêle et sur le cendrier. Pour enlever le bac à cendre, utiliser l'outil et l’accrocher sur le devant du cendrier. - Page 30 30 of 32...
- Page 31 31 of 32...
- Page 32 Part of the Eurostove Group Distribué en France par la société / Distributed in France and Benelux by: Eurostove SAS Centre d’Affaires Rue de L’horlogerie BP 60011 62401 Bethune Cedex Contact@eurostove.fr www.eurostove.fr CODE: M10560-49-00-99-00 ASHCOTT Manual - Version 3 - Jan 2019...
