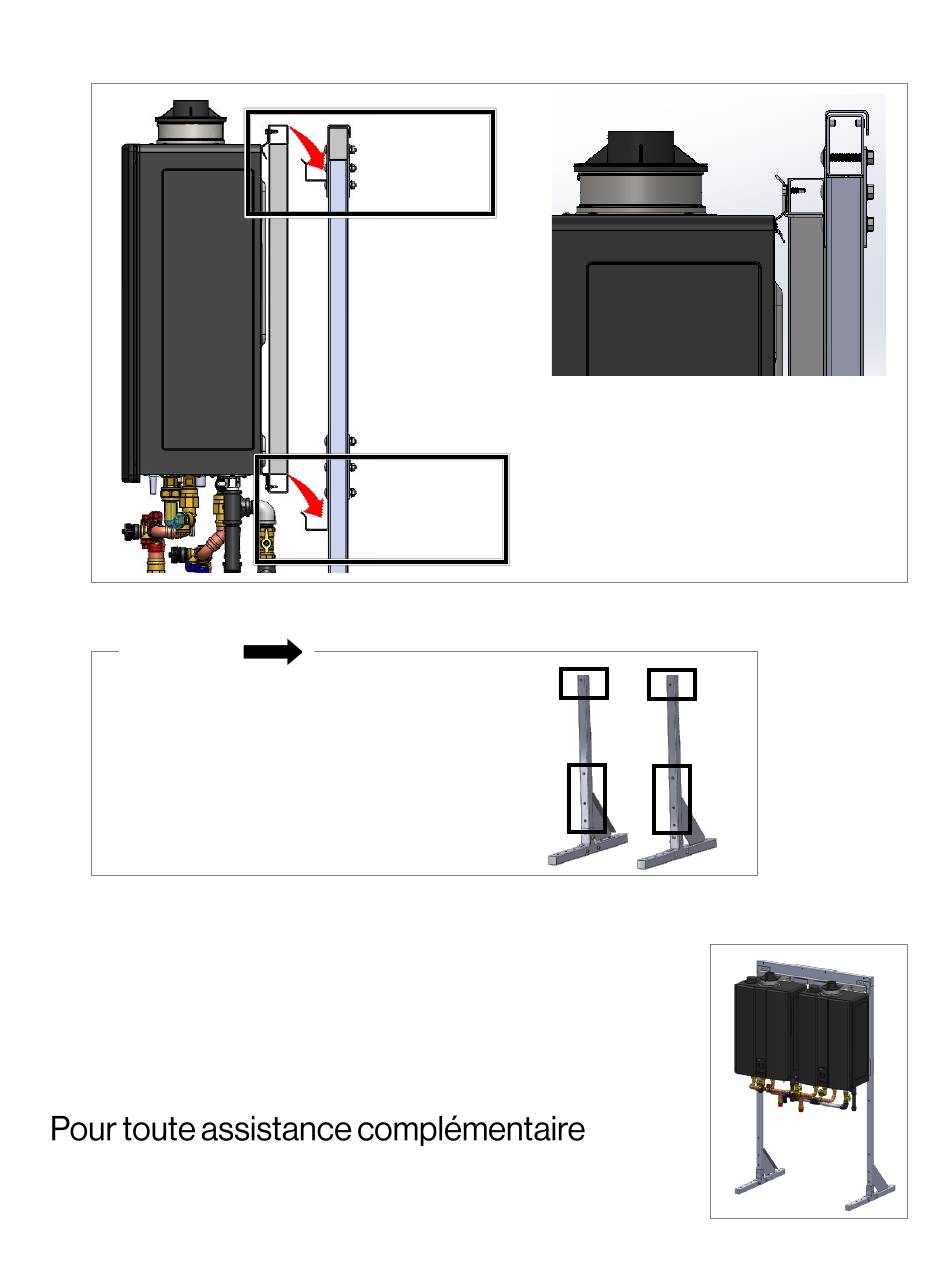

10. Soulevez l'appareil TRX et placez-le sur les supports de fixation supérieur et central (figure 12).
Fig. 12. Accrochez l'appareil TRX au bâti
REMARQUE
Les montants verticaux présentent des écrous
aveugles (filetage 10-24), placés des deux côtés du
bâti, pour permettre l'installation de rails Unistrut, à
prévoir sur site (figure 13). Les rails Unistrut
permettent l'installation des organes et accessoires
de plomberie directement sur le bâti.
Fig. 13. Écrous aveugles sur les montants zerticaux
L'assemblage du bâti est terminé (figure 14).
Pour poursuivre l'installation de l'appareil TRX, par exemple, procéder aux
branchements d'eau, de gaz et d'électricité, consultez le manuel d'installation et
d'utilisation fourni avec celui-ci.
Contactez le service client de Rinnai au: 1-800-621-9419.
Support de
fixation
supérieur
Support de
fixation central
Vue d'ensemble
Fig. 14. Bâti entièrement monté
